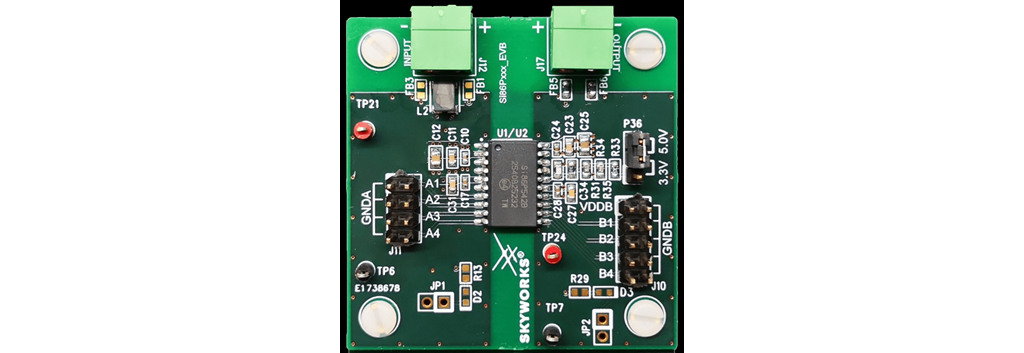

製品概要

Si86Pxファミリーは、デジタルアイソレーターと絶縁DC-DCコンバーターを1パッケージに統合した、絶縁電源内臓アイソレーターです。
従来の「信号用アイソレーター＋二次側用の絶縁DC/DC電源」という構成を、Si86Px 1つでまとめられるため、部品点数削減・基板小型化・設計簡素化に貢献します。
内蔵の絶縁DC‑DCコンバーターにより、一次側からの電源入力のみで、最大0.5 W（ピーク）の絶縁電力を二次側へ供給可能で、
二次側のADCやロジック回路などを外付け電源を用いずに構成できます。

信号絶縁チャネルは2chおよび4ch構成をラインナップし、さらに入力／出力方向の異なる各種バリエーションを用意しているため、SPIや各種制御信号など、多様なインターフェースに対応できます。

産業機器、PLC、モーター制御、インバーターなど、信号絶縁と二次側電源を同時に必要とする幅広い用途に適した製品ファミリーです。

※ 0.5～2.0 Wクラスの電力が必要な場合は、外付けトランスを用いた Si88xx ファミリーをご検討ください。

製品特徴

最大 150 Mbps、低伝搬遅延（Max 15 ns）の高速信号に対応
高CMTI　(Min 100 KV/us)
2/4ch, Default Hi/Low 出力のオプション
内蔵絶縁DC‑DCにより、3.3 / 5.0 V の二次側電源を生成可能（最大0.5 W ピーク）
電源伝送部の過熱を検出し、入力側／出力側いずれの異常に対しても電力伝送を遮断する熱保護機能
タイムアウト機能により、二次側異常やノイズでフィードバックが停止した場合でも、一次側を周期的に停止させ、過熱やデバイス劣化を防止
過電圧保護として、二次側のアクティブクランプ回路により出力電圧の変動を10％以内に制限し、外付け負荷を保護
WB SOIC-16, WB SOIC-20 パッケージ (Creepage 7.6mm)
広い動作温度範囲 (TA=-40～125℃)

各ラインナップ

Input Supply Voltage	Output Supply Voltage	Channels(For/Rev)	Default Output State	Isolation Rating	PKG
3.3 V	3.3 V	2/0, 1/1	High/Low	3.75 kVrms	WB SOIC-16
3.3 ~ 5.0 V	3.3 V	2/0, 1/1	High/Low
5.0 V	3.3/5.0 V	2/0, 1/1	High/Low
3.3 V	3.3 V	4/0, 3/1, 2/2	High/Low		WB SOIC-20
3.3 ~ 5.0 V	3.3 V	4/0, 3/1, 2/2	High/Low
5.0 V	3.3/5.0 V	4/0, 3/1, 2/2	High/Low

アプリケーション例

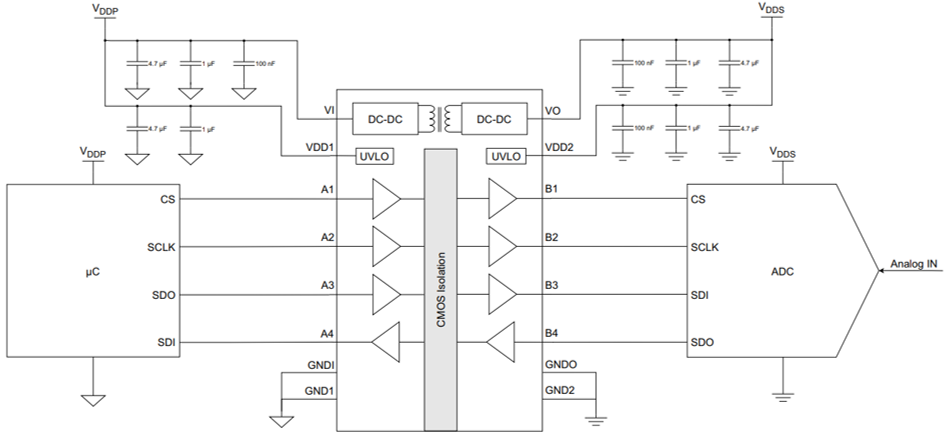

Si86Pxを用いたSPI通信の絶縁構成

本回路例は、Si86Pxを用いてSPI通信の信号絶縁と二次側回路への

電源供給を同時に行う構成例です。

内蔵の絶縁DC‑DCコンバーターにより、二次側のADコンバーターを

外付け電源なしで駆動できます。

対象アプリケーション

・産機オートメーションシステム　
　　-モーター, インバーター
　　-PLCシステム
　　- バッテリーマネジメントシステム(BMS)　
・車載アプリケーション　
　　- HEV(ハイブリッド電気自動車)関連システム　　
　　- CANなど車載通信システムおよび周辺電源回路　　
・信号絶縁　
-デジタル信号絶縁　　
-データ取得システム
