スカイワークス社 発振器(XO/VCXO)ラインアップ一覧

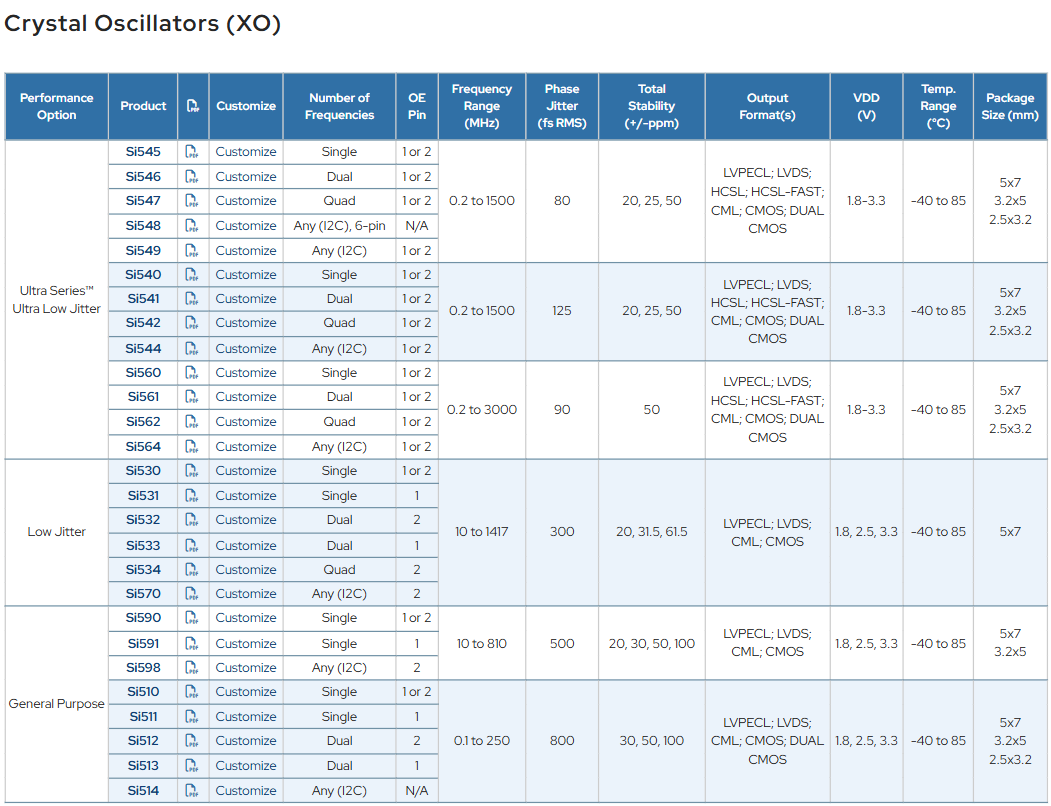

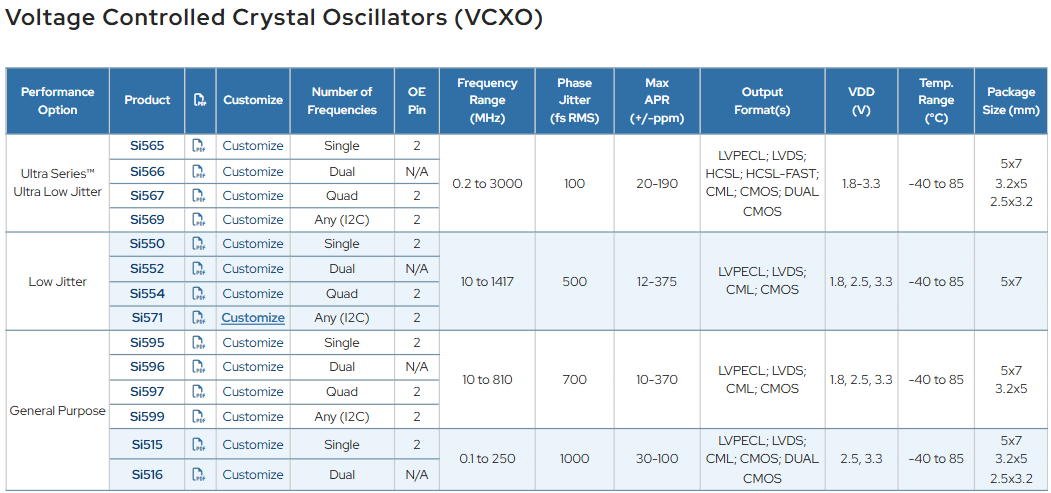

スカイワークス社ウェブサイトに掲載されている発振器ラインアップ一覧表を以下に示します。

スカイワークス社では、水晶発振器（XO）および電圧制御水晶発振器（VCXO）を取り扱っています。
いずれの製品も、Ultra Low Jitter／Low Jitter／General Purpose といったジッター性能別に分類されています。

さらに詳しい製品ラインアップを知りたい場合はスカイワークス社の以下ページをご参照ください。

https://www.skyworksinc.com/Products/Timing-Oscillators

スカイワークス社 水晶発振器の特長

スカイワークス社水晶発振器の最大の特長は、低ジッターおよび低位相雑音です。

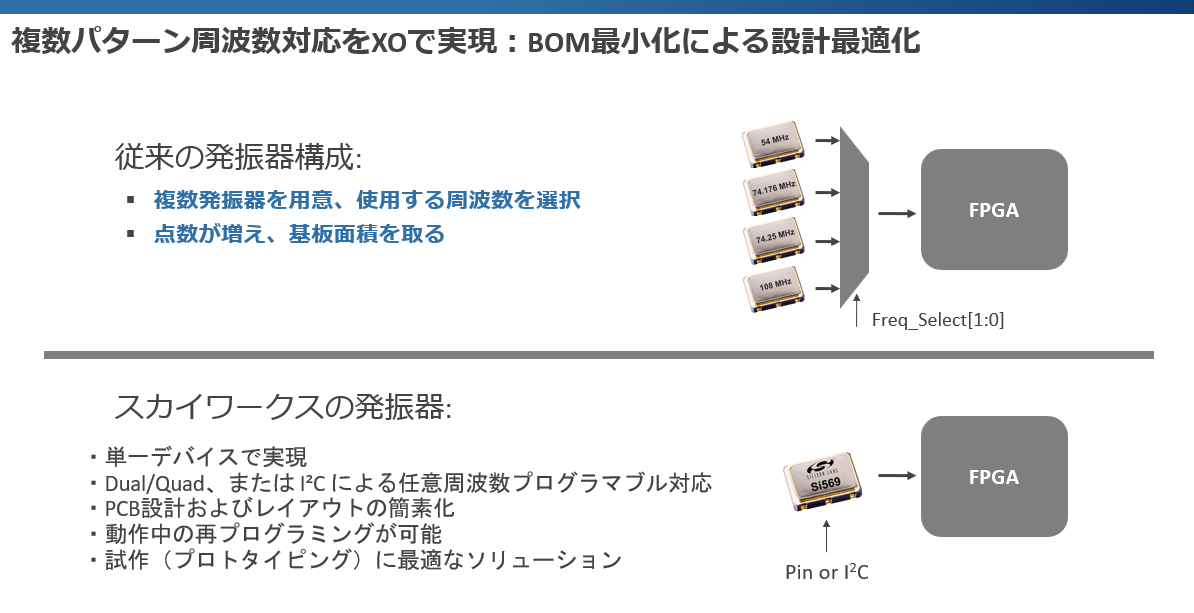

加えて、他社の一般的な発振器とは異なり、内部にPLLを搭載しているため、周波数変更が可能である点も大きな特長です。

表中の Single / Dual / Quad / Any は、それぞれ以下の特長を有しています。

・Single
　1パターンの周波数情報を保持します。
　（一般的な発振器と同様に、電源投入時に固定のデフォルト周波数を出力します。）

・Dual
　2パターンの周波数情報を保持します。
　（例：周波数A ⇔ 周波数B)
　外部ピン(FSピン)への入力電圧High⇔Low切り替えにより、出力周波数を切り替え可能です。

・Quad
　4パターンの周波数情報を保持します。
　(例：周波数A ⇔ 周波数B／C／D)
　外部ピン(FS0, FS1ピン)への入力電圧High⇔Low切り替えにより、出力周波数を切り替え可能です。

・Any
　対応する周波数範囲内であれば、柔軟に周波数変更が可能です。
　I²C経由で周波数を切り替えることができます。

スカイワークス社_位相雑音確認ツール

スカイワークス社の発振器については、データシートに加え、RMSジッターおよび位相雑音を確認できるツールをスカイワークス社のWebサイト上でご利用いただけます。

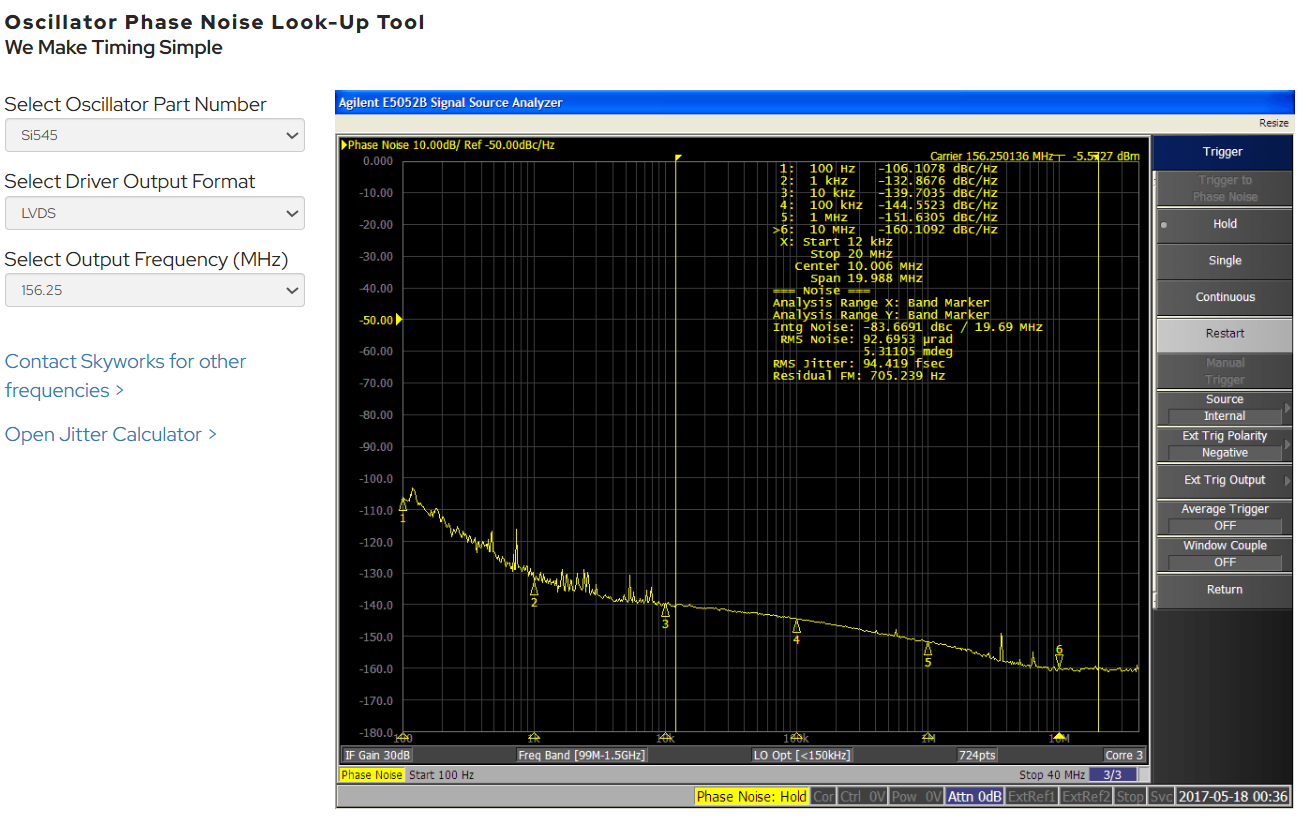

下の画像のように、型番・出力周波数・フォーマットを選択することで、選択条件に応じた位相雑音特性を確認することが可能です。

OSC Phase Noise Look-Up Tool については、以下のリンクよりご確認ください。

https://www.skyworksinc.com/tools/oscillator-phase-noise

まとめ

スカイワークス社の水晶発振器は、低ジッター・低位相雑音といった高い基本性能に加え、
PLL内蔵による周波数可変機能を備え、用途や設計段階に応じた柔軟なクロック設計を可能にします。

Single／Dual／Quad／Anyといった構成により、
固定周波数用途から周波数切替が必要なシステムまで幅広く対応可能です。
さらに、Phase Noise Look-Up Toolを用いることで、設計初期段階から性能確認を行うことができます。

既存発振器からの置き換えや、新規設計のクロック検討において、ぜひご検討ください。
