製品概要

Si88x2x/x4xシリーズは　外付けトランスを使用した絶縁DCDCコンバーター回路を内蔵したアイソレーターです。Si88x2xは2ch　Si88x4xは4chのアイソレーターを内蔵しています。 電源部はオシレーター、2次側の電圧フィードバック用センサ、駆動用FETなど内蔵されており最少の外付け部品で電源を供給可能です。外付けトランスを使うことで2次側に2W~5Wと高い容量で電源を供給できます。効率は最大83%程度あります。3〜5Vの入力に対して同範囲の出力を提供する標準タイプに加え、外付けトランジスタを用いることで入力/出力30Vまでの高電圧に対応可能なタイプもあります。ゲートドライバーの電源など多岐にわたり利用が可能です。

製品特徴

• 絶縁DCDCコンバーター内蔵　ハイスピード(100Mbps)アイソレーター(prop delay 18ns)
• 最少の外付け部品で高効率な2W~5W絶縁電源内蔵　シャットダウン、PWMモジュレーター・クロック可変(200~800KHz)、サイクルスキップ、サーマルプロテクション内蔵
• DCDCのシャットダウン制御（SH,SH_FC端子　Hiでシャットダウン)、ソフトスタート制御で突入電流を制御
• 高電圧制御用に内部電源用端子（VREGA/VREGB）　外部FET駆動用端子（ESW）により最少の外付けで対応可能
• WB SOIC-16,WB SOIC-20,WB SOIC24 パッケージ (Creepage 7.6mm)
• 広い動作温度範囲　ー40 ～ 125 ℃
• 各種認証　UL 1577:5000Vrms / CSA 62368-1(reinforced insulation) / VDE 62368-1適合 , （VDE60747-17 basic 取得中）　AEC-Q100 qualified

絶縁電源

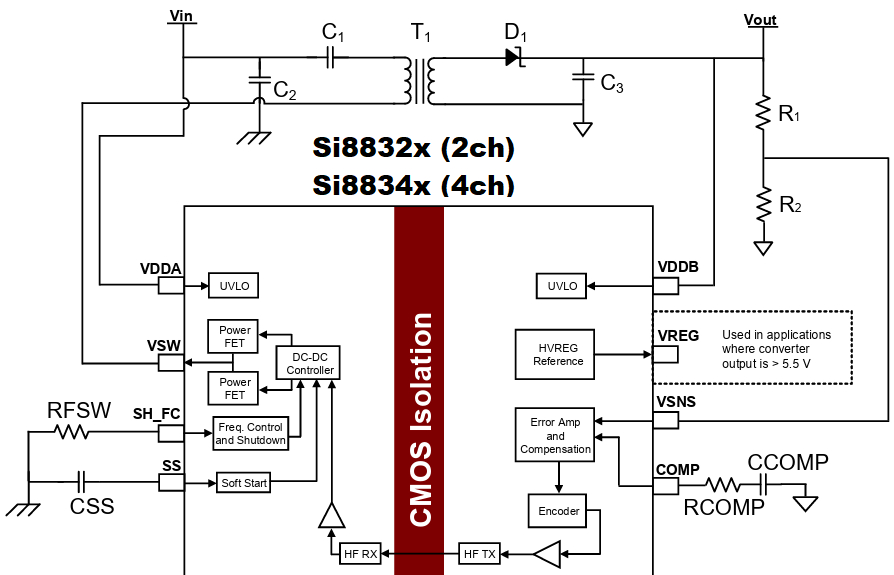

5V入出力 FET内蔵型DCDCコンバーター
2W程度の電力を送れます。

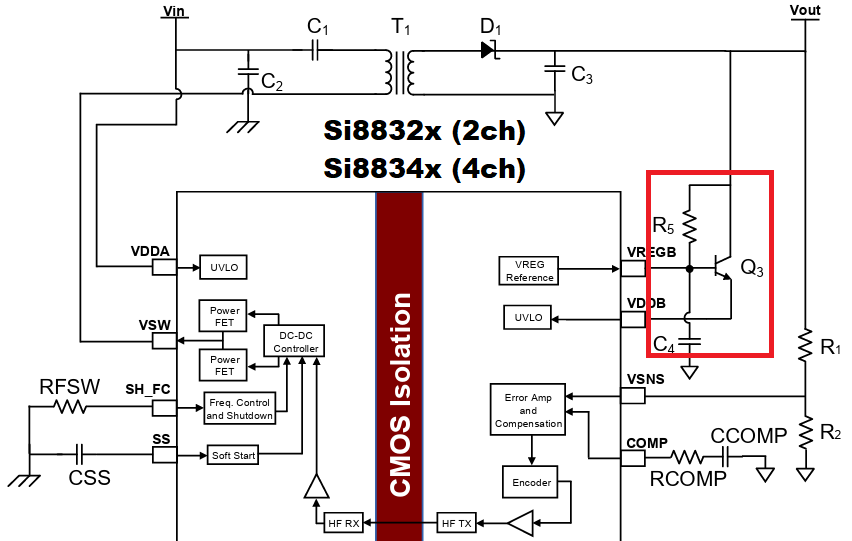

5V入力24V出力の絶縁DCDCコンバーター
外付けトランジスタを1つ追加することで高電圧絶縁電源を構成

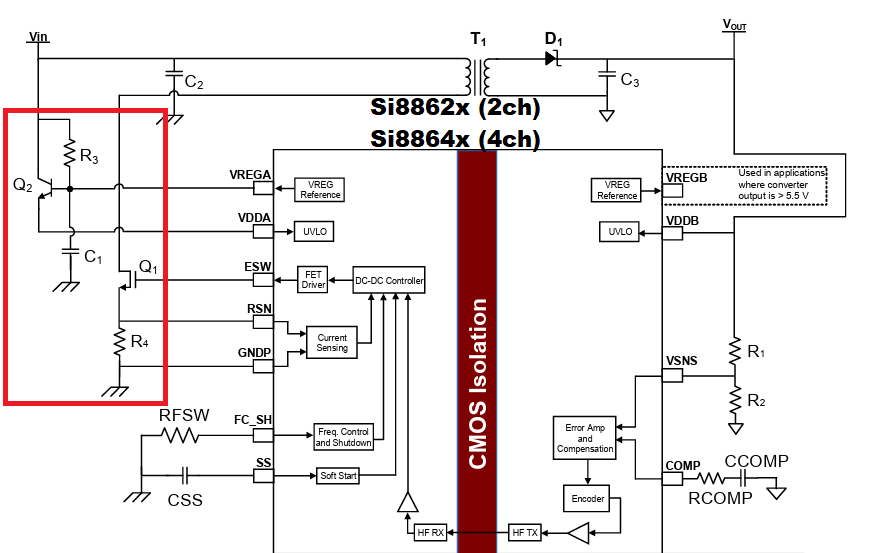

24V入力5V出力の絶縁DCDCコンバーター
入力側の外付けトランジスタで高電圧入力でき、5W程度の電力を2次側に供給できます。

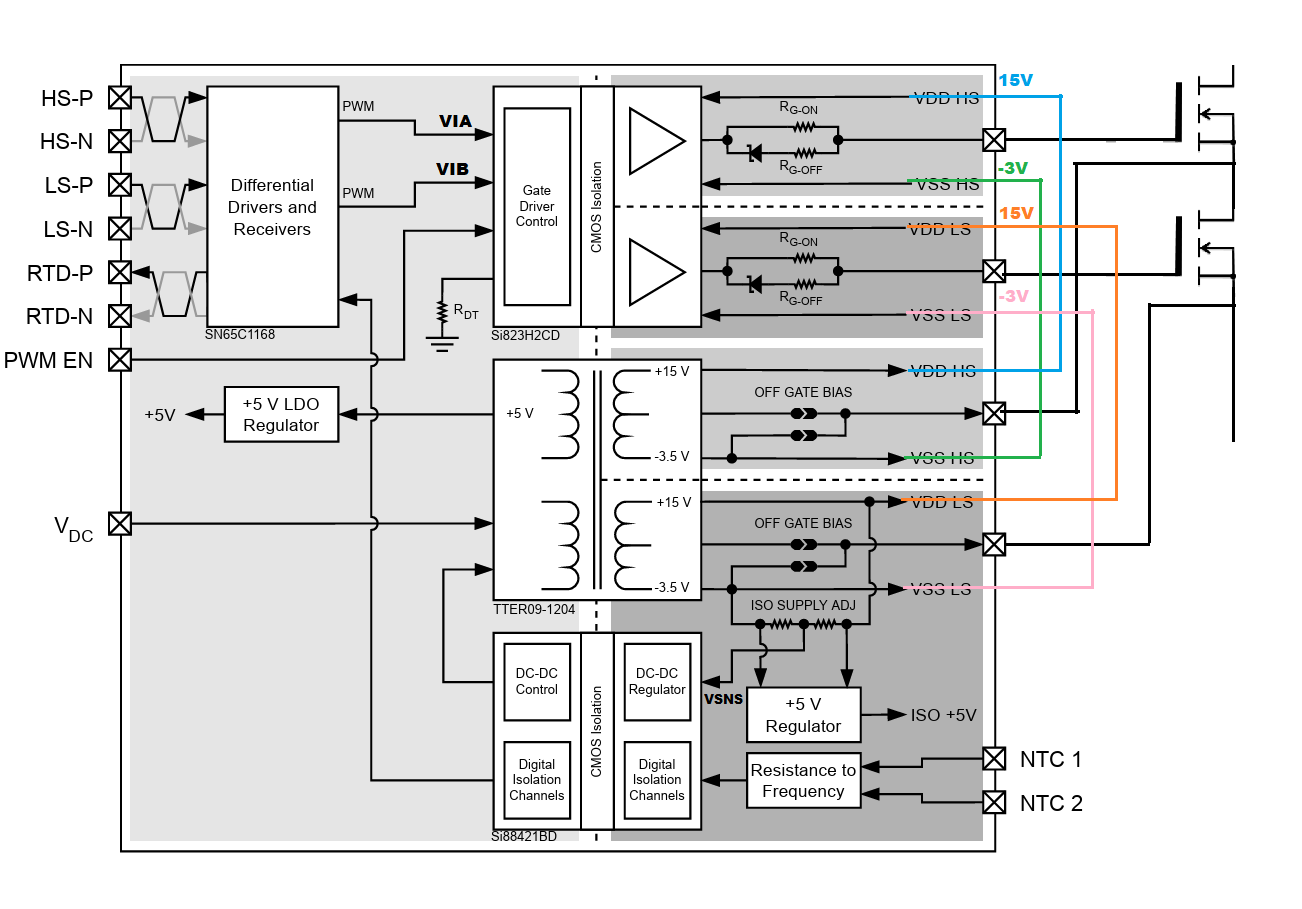

アプリケーション例　(ゲートドライバー用絶縁電源）

絶縁ゲートドライバー,絶縁電源ICとトランス　最少部品による実機での使用例として

ハーブブリッジの回路で絶縁ゲートドライバーSi823Hxの電源を供給する評価ボードの例です。　Si882421BD1つで上下のゲートドライバーの2次側電源と1次側の5V電源を供給しています。
それぞれ正／負電圧でドライブ出来るようにしてあります。　この例ではデバイスの温度をNTCより入力周波数信号に変換して1次側に送る構成になっています。
評価ボードとして利用されている回路でお試し可能です。　
詳しくは　UG475をご確認ください。

評価ボード

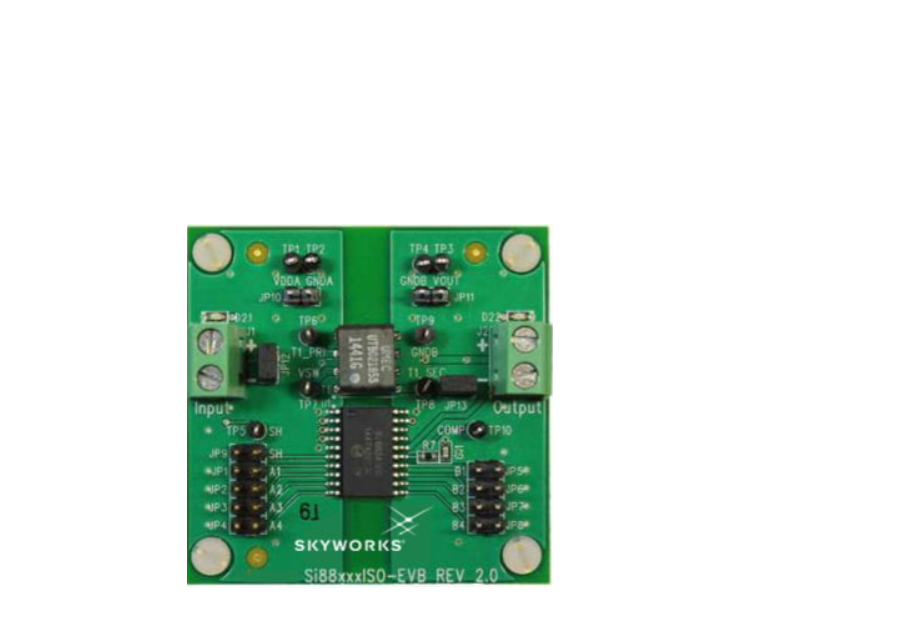

Si88xxiso-kit　
　　Si88241ED搭載　5V入力５V出力タイプの標準の評価ボードです。
　　UG232: Si88xxxISO-EVB User's Guide
　　上記のユーザガイドを参照するなどで基本的な評価をしていただくボードです。

Si88XXXLOWEMC-KIT
　　Si88241を搭載した低EMCのリファレンスボードです。　回路やレイアウトの参考にしてください。
　　UG470: Si88xxx Low EMC EVB
　　 CISPR-25 conducted and radiated エミッションテスト結果の記載もあります。

si886xxiso-kit　
　　Si88621ED-IS を使用した 24V入力 5V出力タイプの絶縁電源評価ボードです。
　　UG524: Si886xx-EVB User Guide　　
　　　　

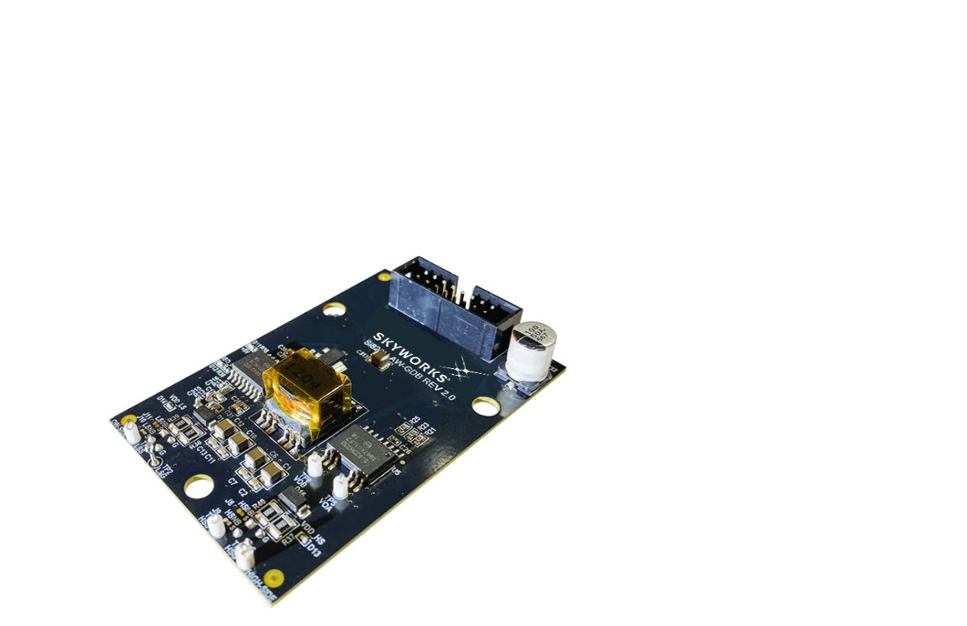

UG475:Si823Hx Gate Driver Board User's Guide
 　　上記、アプリケーション例でご紹介したSi823Hxの評価ボードです。
　　12V電源入力　5V信号入力いただき評価できます。

関連資料

データシート　

　　Si88x2x　Dual Digital Isolators with DC-DC Converter　
　　　　　　　絶縁電源　＋　2ch　Isolators
　　SI88x4x　Quad Digital Isolators with DC-DC Converter
　　　　　　　絶縁電源　＋　4ch　Isolators

アプリケーションノート

　　AN598     AN598: High-Speed Level Shifting Using Si8xxx Isolators
　　　　　　レベルシフターとしての使用について
　　AN892　AN892: Design Guide for Isolated DC/DC Using the Si882xx/883xx
　　　　　　DCDC部のデザインガイド　
　　AN901　AN901: Design Guide for Isolated DC/DC Using the Si884xx, Si886xx, or Si8282/84　　
　　　　　　絶縁DCDCコンバータ　Si884xx,Si886xx （外付けFET使用） Si8282/84(絶縁DCDC+Gate Dr)　に関するアプリケーションノートです。
　　AN1131  AN1131: Design Guide for Reducing Radiated and Conducted Emissions in Isolated Systems Using Skyworks' Isolators
　　　　　　エミッションに関するアプリケーションノート
　　AN1167  AN1167: Safety Considerations for Skyworks Series Capacitive Isolators
　　　　　　Capacitive Isolationの安全に関するアプリケーションノート

White Paper

　Effective Design Techniques for Signal and Power Supply Isolation　　
