高出力電流、低遅延、高CMTI特性を備えた次世代絶縁ゲートドライバー: Si82A~Fx - Skyworks

Si82Ax, Si82Bx, Si82Cx, Si82Dx, Si82Ex, Si82Fx, sel VCD variable current drive,　電流制御ゲートドライバー、電圧制御ゲートドライバー

製品概要

SI82Ax/Bx/Cx/Dx/Ex/Fxは高出力高機能で小型パッケージのゲートドライバーラインナップです。電流能力は1A,6A peakの能力のラインナップがあり　出力はSink/Source別端子/もしくは1端子のラインナップがあります。入力電圧は20Vまで印加可能、CMOSスレッショルドで既存の回路からの置き換えも容易。1ch/2chの製品ラインナップがあり2ch品は出力の上下が同時ONしないロジックOverlap protectionの機能とタイミングを制御するDT(Dead Time）端子を備えています。VIA/VIBとPWM端子で制御できる製品があります。入出力の遅延時間は<30ns、遅延時間の製品は<5nsと非常に良いです。CMTIも> 200kV/usと高く高効率を目指した次世代パワーデバイスのドライバーとして最適です。UVLOは4,8,12,15Vを揃えています。

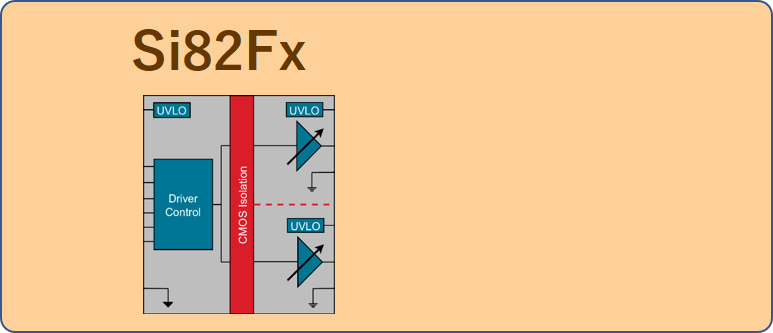

加えて新しい定電流でゲート・ドライブが可能なラインナップSi82Cx/Fxがあります。ゲート急激な電流変化を抑えることができ電流制御用の制限抵抗Rgの必要がありません。Rgを使わない事でミラークランプ回路を出力端子に組み込めミラークランプ入り2chのドライバーにもかかわらずSOIC14(7.5x10.3mm)といったパッケージでシステムの小型化に寄与します。電流量は固定8パターン入力側（SPD端子）から変更可能です。

製品ラインナップ

Single Channel

Dual Channel

Sink・Source分割出力/ 共通出力

1A peak output current

indirect Drive
Value Driver

Si82Dx とSi82Ex
Same Footprints 載せ替え可能

Si82B41x/44x/47xとSi82Cx
Miller Clamp内蔵

6A peak output current

Direct Drive

Value Driver

Si82ExとSi82Fx載せ替えし易いピン配置

Package Options

SSO8, NB SOIC-8

4A peak output current

定電流駆動タイプの新しいゲートドライバー

Performance Driver

2ch Miller Clamp入り小型ゲートドライバー
Package Options

WB SOIC-14, NB SOIC-16
LGA-13(Coming soon)

ピーク電流が1A,6A の電圧駆動タイプのゲードドライバー　と指定の定電流で駆動できる　パフォーマンスドライバー　それぞれ1ch,2chのラインナップを揃えています。Single/Dualそれぞれのラインナップでピン配置がほぼ同じため、制御ピンを工夫すれば載せ替え可能なレイアウト設計が可能です。

また、Si82CxとFxは、内部ゲート抵抗値の可変により出力波形のTr/Tfを調整可能です。(SEL VCD機能)

SEL VCD機能の詳細については別記事(以下URL)を参照ください

【外部入力(SPD)ピンによる出力波形のTr/Tf調整可能！次世代絶縁ゲートドライバー(Si82Fx)のご案内】

製品特徴

入力レンジは3~20Vと高くUVLO内蔵　CMOSスレッショルド　ディグリッチフィルタオプションもありノイズに強い　
出力電源電圧範囲は5~30V, UVLOは4, 8,12,15Vとラインナップ豊富　電圧駆動の6A peak Value Drと定電流駆動のPerformance Dr　2種類の駆動タイプあり
デバイス間、チャネル間のSkewが　＜約5ns(max)と小さい
2ch品では上下同時ONを防ぐ　入力ロジックでのオーバラップ保護に加えDT（デットタイム）機能を備えています。
イネーブル / ディスエーブル　端子
高CMTI　(200KV/us)で高速スイッチングに対応

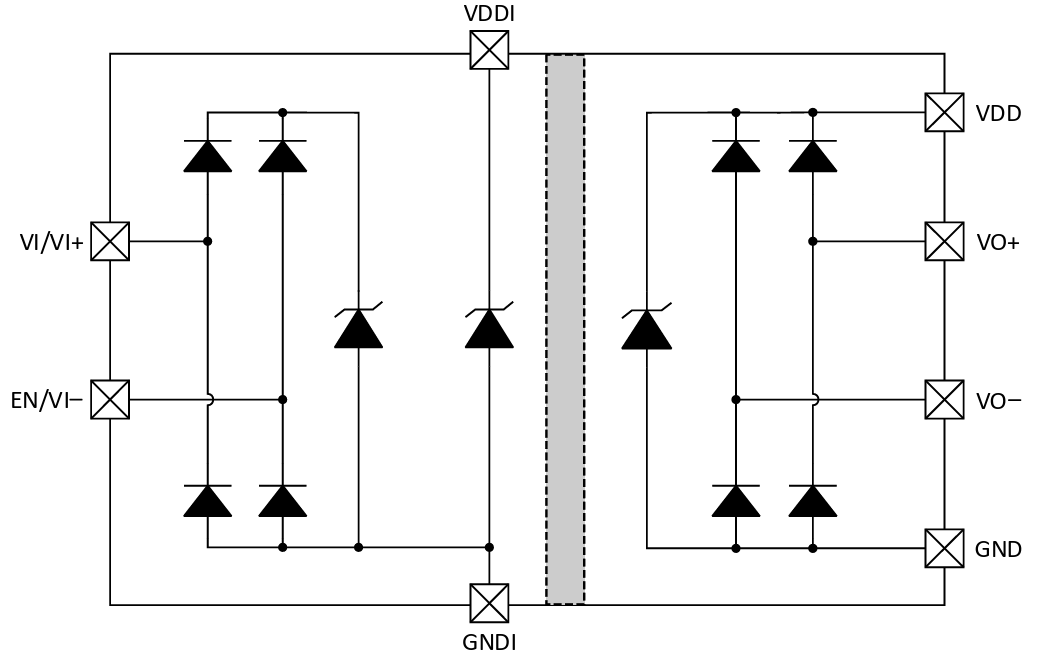

ショートサーキットクランプ：過渡現象でゲートの電圧が高く/低くなり過ぎない様に保護する機能内蔵,
過熱保護回路内蔵（TSD)
シャットダウンクランプ：無電源時にゲートの過渡電流をGNDに逃がす機能内蔵
IEC 60747-17準拠　6KVrms　10KV bioplar surge clear

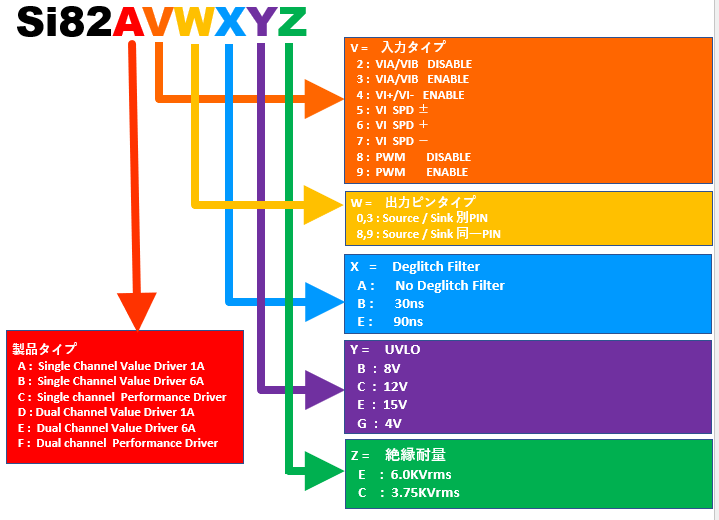

各型番の意味・選び方

製品はA~Fまであり各製品は下記の通りです

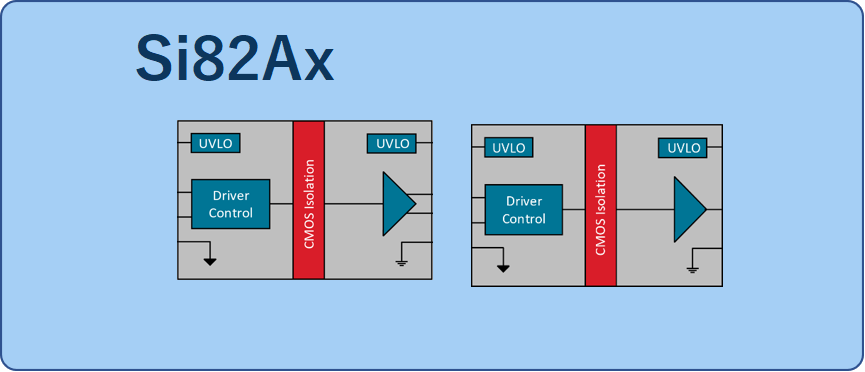

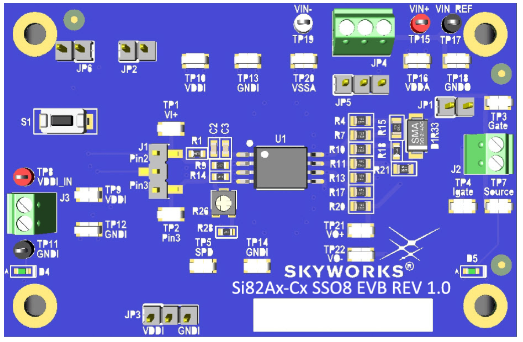

A： 1ch 1A peak Value Driver

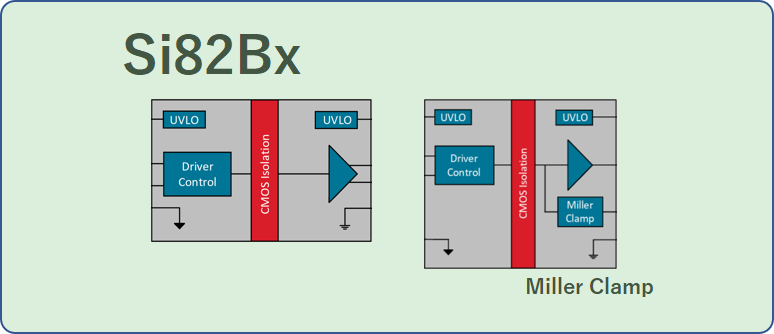

B： 1ch 6A peak Value Driver

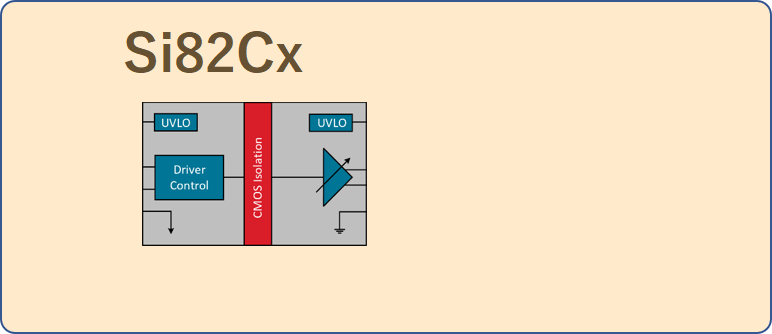

C： 1ch 4A peak Performance Driver

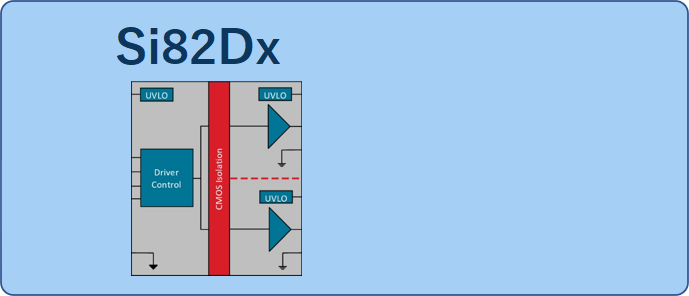

D： 2ch 1A peak Value Driver
E： 2ch 6A peak Value Driver
F： 2ch 4A peak Performance Driver

入力タイプ（VIA/VAB, PWM, V+/V-, SPD+/-入力)
ENABLE　もしくは DISABLE　の選択
出力タイプ　Sink/Source 別端子、同一端子
ディグリッチフィルターの時間
UVLOのオプション
絶縁耐量
などのオプションを選べます。
ーISは産業機向け
ーASは車載向けです。
