電流駆動タイプ ゲートドライバ SiC GaN

製品概要

Si82Fxは定電流でパワートランジスターのゲートをドライブする全く新しいタイプのゲートドライバーです。

電流で駆動することでスイッチングロスを減らし同時にエミッションやオーバーシュートを緩和します。CMTIが高いので高速スイッチングする次世代パワー半導体のドライブにお試しください。定電流でドライブすることでゲート抵抗は要りません。ゲートのドライブ電流は入力側制御端子(SPD+/-)の電圧もしくは抵抗で動的に制御できます。また、ゲート抵抗が無いためミラークランプ端子を出力端子と共用されており、ミラークランプ内蔵で2ch 1パッケージ(SOIC-14)を実現、小型化に寄与します。入力は高耐圧のCMOS入力で高いスレッショルドを設定可能で、加えてグリッチフィルターオプションもあり、高いノイズ耐性を持っています。

製品特徴

  • 高い入力レンジ(3~20V)で 3.3V や5Vの制御に加え15V等のアナログコントローラーにも対応
  • 高いゲート駆動が可能な出力側電源レンジ 5~30V
  • SelVCD(Selectable Variable Current Drive)によりドライブ電流(~4A,8種の固定値)を高精度で動的に変更できます。
  • ゲート抵抗を廃しミラークランプ機能を端子に内蔵
  • 高いCMTI特性(CMTI>200KV/us)
  • 高い絶縁耐量 1500Vrms (UL 1577 1min ), Working Voltage (6VKrms), ±10KV surge耐量
  • 多彩なUVLOオプション(4,8,12,15V) GaNやSiCにも

ブロック図

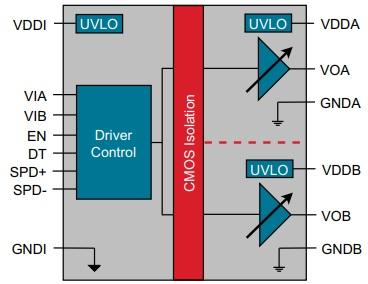

Si82F39x

上下別入力(VIA/VIB) タイプ

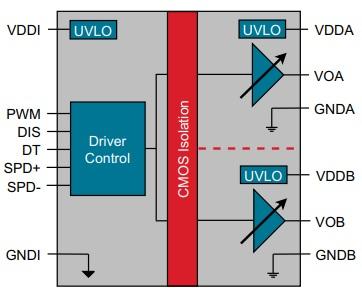

Si82F89x

PWM入力タイプ

能動的なゲート制御

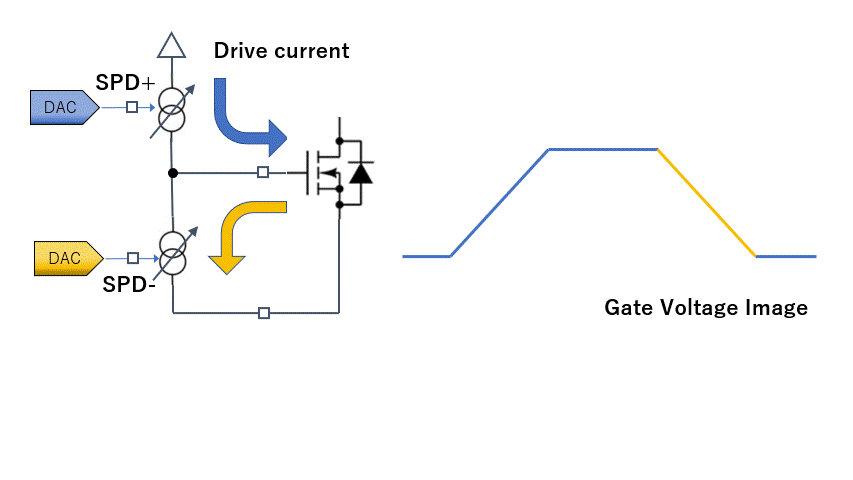

Si82Fx SelVCD機能 ゲート駆動制御イメージ図
入力側SPD+/-端子の電圧または外付けの抵抗によって、ゲートへのソース電流/シンク電流を個別に8つの電流設定で制御できます。
コントローラーなどから能動的にゲートドライバーの設定を切替可能です。
間違って上下ドライバーを駆動しないロジック制御やデッドタイム制御機能など、同時ONに対する対策も内蔵されています。

内部ブロック図 (Si82F39x Device with Universal Configuration and Enable Input)

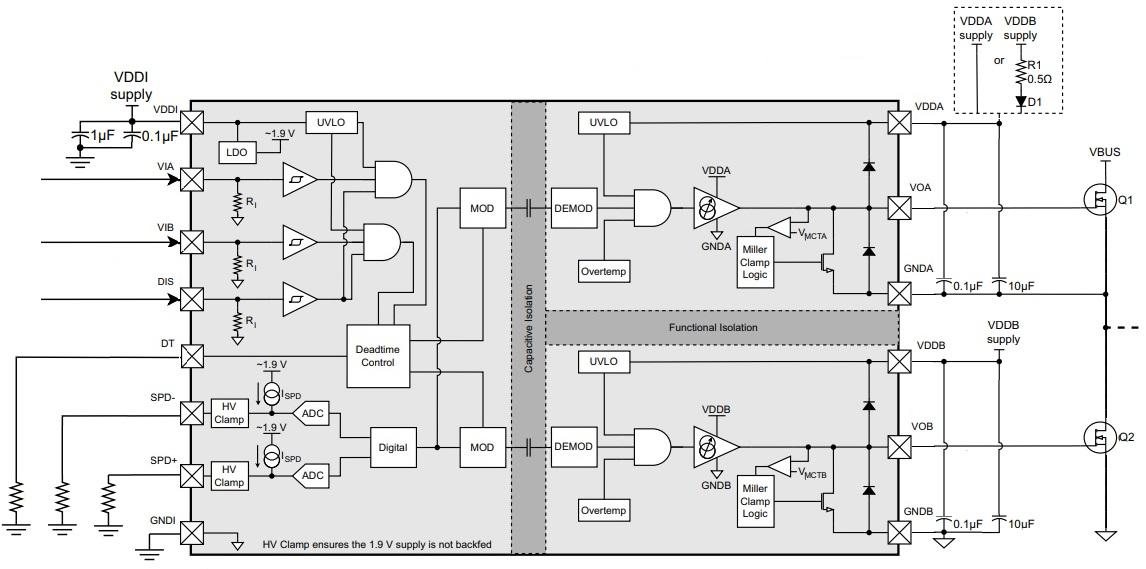

Si82Fx 内部ブロック図 (Si82F39x Device with High-Side/Low-Side Configuration and Disable Input)
最少の外付け部品で構成できます。

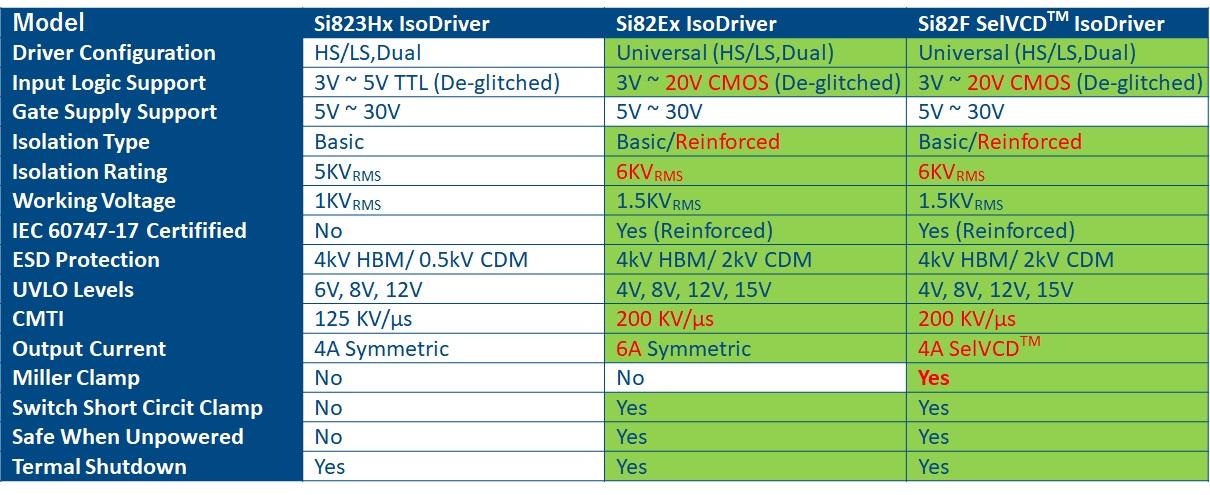

既存製品シリーズとの比較

既存製品シリーズ(Si823Hx)と今回の新製品シリーズ(Si82Ex, Si82Fx)の差分をまとめたのが上記の表です。

Si82Exは、Si82FxのSelVCD(Variable Current Drive)機能を取り除いたシンプルな絶縁ゲートドライバーです。

特に重要なスペックを赤字でハイライトしておりますが、Si82Ex, Si82Fxは、絶縁耐圧も6KVrms、CMTIも200kV/usと高く、UVLOも4Vから15Vとオプションがあり、様々なパワーデバイスに対応します。
また、CMOS入力によりノイズマージンを高く加えてディグリッチフィルターの内蔵オプションもございます。

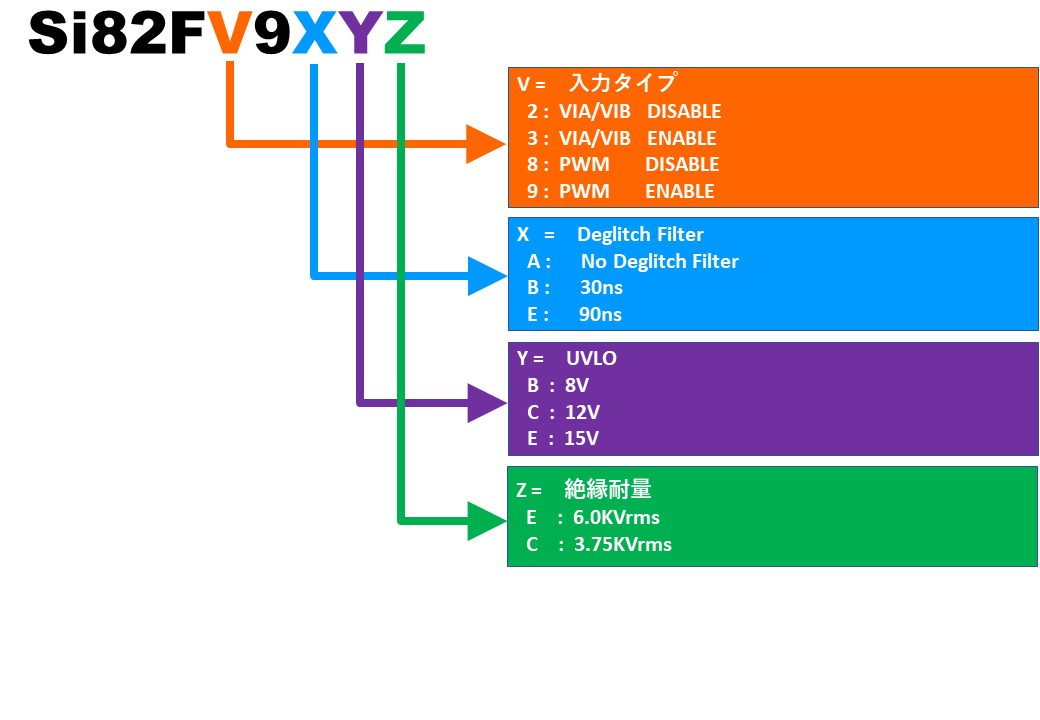

各型番の意味・選び方

入力タイプ(VIA/VAB) またはPWM入力
ENABLE もしくは DISABLE の選択
ディグリッチフィルターの程度
UVLOのオプション
絶縁耐量
などのオプションを選べます。
ーISは産業機向け
ーASは車載向けです。

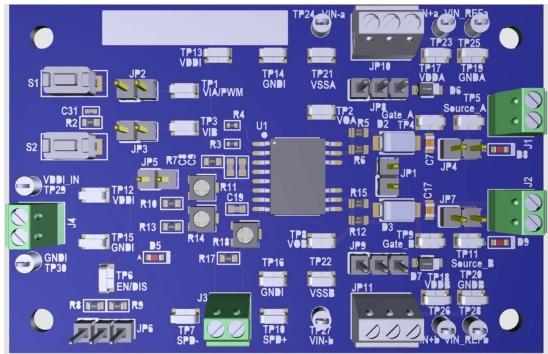

評価ボード

UN521のTable.1に評価ボードのセレクションガイドがあります。ご参照ください。

UG521: Si82Ex-Fx Isolated Gate Driver Evaluation Board User Guide
UG527: Si82Fx Blinky Demo Board User Guide

評価ボード一覧

Si82F39ABE-KIT WB-SOIC14 UVLO:8V   VIA/VIB入力
Si82F39ABE-KIT WB-SOIC14 UVLO:8V   VIA/VIB入力
Si82F39ABC-KIT NB-SOIC14 UVLO:8V   VIA/VIB入力
Si82F19ABB-KIT LGA-13       UVLO:8V   Dual Driver入力
Si82F79AGB-KIT LGA-13       UVLO:5V   High-side/Low-side
Si82F79ABB-KIT LGA-13       UVLO:8V   High-side/Low-side

Si82Fx-Blinky      SI82Fの動作確認基板

関係資料

データシート

Si82Fx Isolated Gate Driver with SelVCD™, Miller Clamp, and Low Channel-to-Channel Skew

アプリケーションノート

AN1390: Dynamic Speed Control of the Si82Fx Performance Driver

AN486:   High-Side Bootstrap Design Using ISODrivers in Power Delivery Systems ブートストラップ回路の使い方
