製品概要

Silicom は 5G/Local5G 向けに様々な DU/CU サーバー、サーバー・アダプター・カードを展開しています。本ページでは、それらの製品の概要と、5G/Local 5G を構成する際に必要な要素を例を挙げて紹介します。

Local 5G トップ

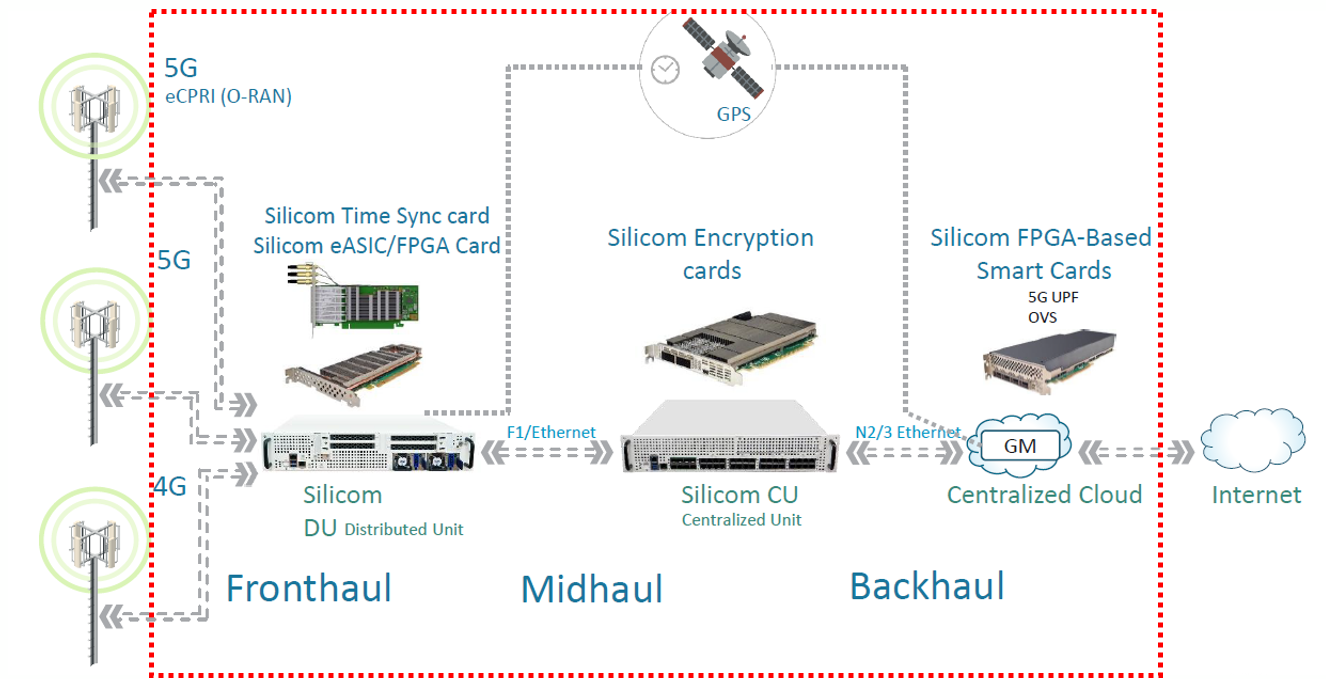

上の図の 赤波線内 は一般的な Local 5G の構成のうち Silicom のサポート範囲を示しています。Silicom は DU/CU サーバー および サーバー・アダプター・カードを提供しています。アプリケーションにより Local 5G の構成パーツは様々です。ネットワークの帯域、RU の収容数、アクセラレーション・カードの必要性などユースケースに合わせて選択する必要があります。

Local 5G 構成例

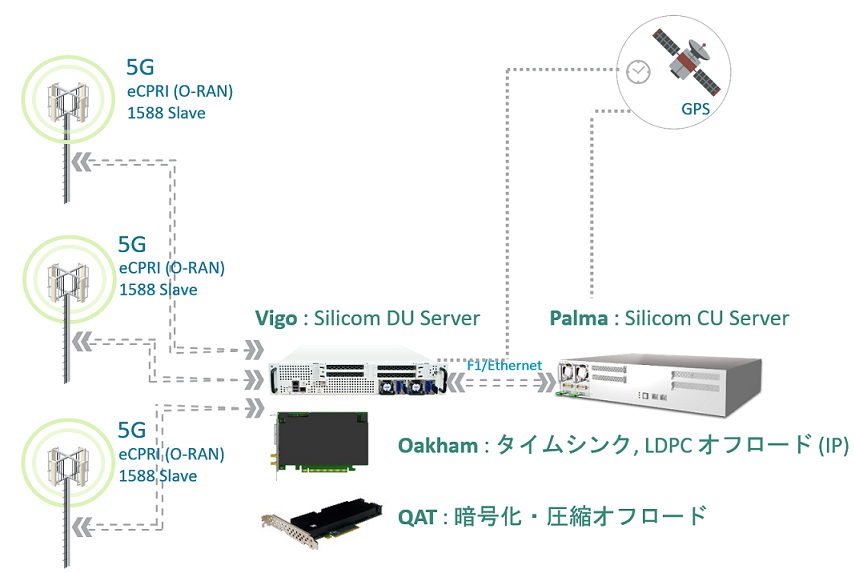

構成例①：アクセラレーション・カードを使用する場合

■ 構成パーツ

・DU サーバー：Vigo

・CU サーバー：Palma

・アクセラレーション + タイムシンク・カード：Oakham

・LDPC オフロード IP：インテル または AccelerComm IP

・暗号化・圧縮オフロードカード：QAT

-> RU 収容数：12 (構成に依存します)

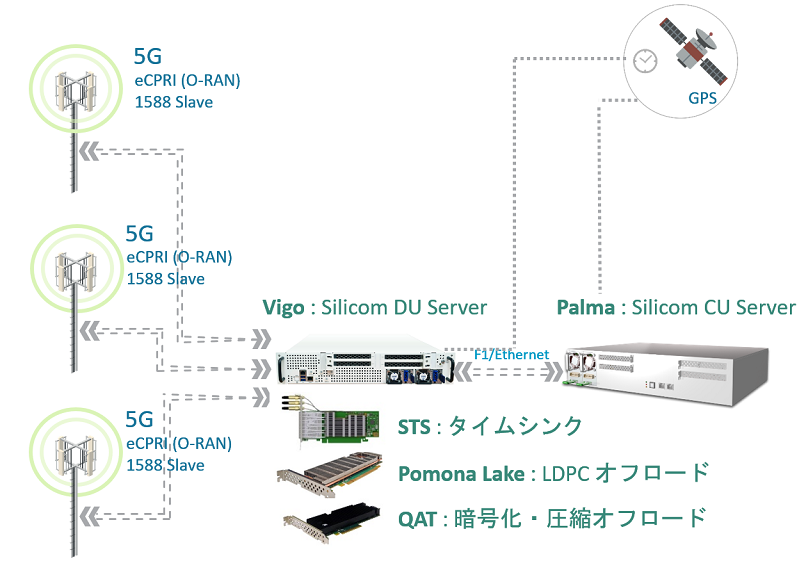

構成例②：アクセラレーション・カードを使用しない場合

■ 構成パーツ

・DU：Vigo

・CU：Palma

・タイムシンク・カード：STS1

・LDPC オフロードカード：Pomona Lake

・暗号化・圧縮オフロードカード：QAT

-> RU 収容数：4 (構成に依存します)

サーバー・アダプター・カード

アクセラレーション・カード

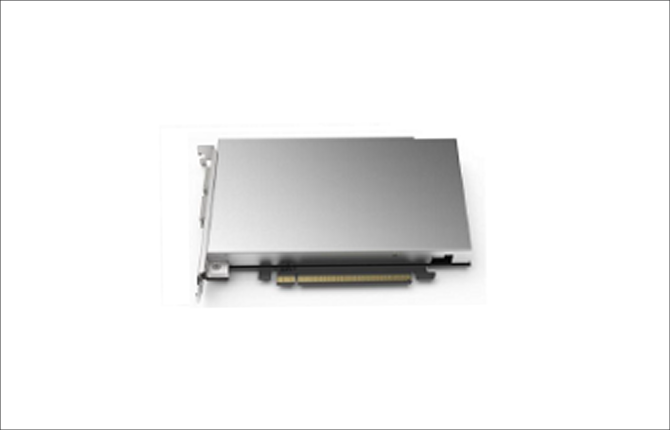

Oxford

・インテル® Arria® 10 GT FPGA ベース

・10G/25G x4 ポートのハイスピード・イーサーネット対応 (2x QSFP28)

・PCIe Gen3 x16 レーン

・9GB の DDR4 メモリー

・フルハイト、ハーフレングス

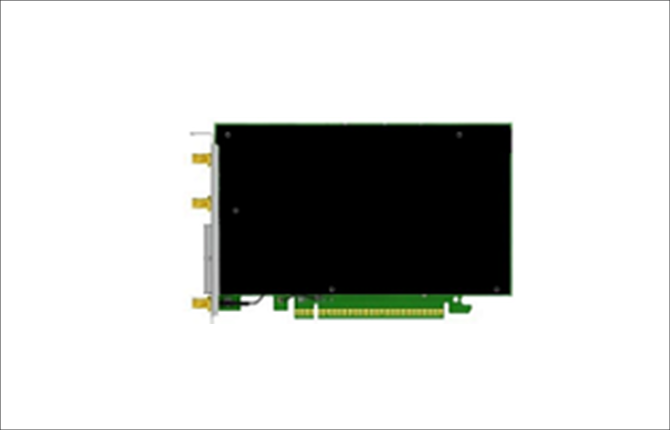

Oakham

・インテル® Arria® 10 GT FPGA ベース

・10G/25G x4 ポートの ハイスピード・イーサーネット対応 (2x QSFP28)

・PCIe Gen3 x16 レーン

・9GB の DDR4 メモリー

・フルハイト、ハーフレングス

・GNSS 対応

・SyncE / 1588 準拠

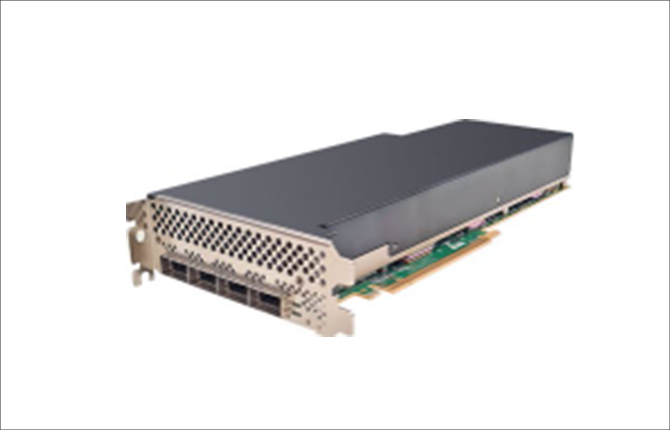

N5010 シリーズ

・インテル® Stratix® 10 DX FPGA ベース

・100G x4 ポートの ハイスピード・イーサーネット対応 (4x QSFP28)

・PCIe Gen4 x16 レーン

・32GB + ECC の DDR4 メモリー

・8GB の HBM

・フルハイト、¾ レングス, デュアルスロット

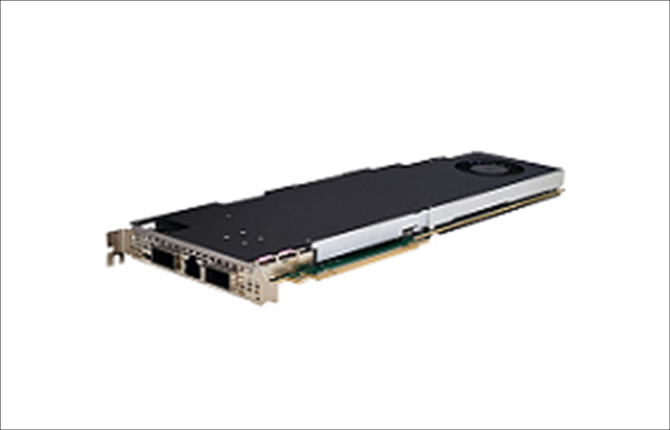

N5110A シリーズ

・インテル® Stratix® 10 MX FPGA, インテル Atom® プロセッサー P5900 ベース

・100G x2 ポートの ハイスピード・イーサーネット対応 (2x QSFP28)

・PCIe Gen3 x16 レーン

・32GB + ECC の DDR4 メモリー

・16GB の HBM

・フルハイト、フルレングス

C5010 シリーズ

・インテル® Stratix® 10 DX FPGA, インテル® Xeon® D プロセッサー 16xx ベース

・25G x2 ポートの ハイスピード・イーサーネット対応 (2x SFP28)

・PCIe Gen4 x8 レーン

・16GB + ECC の DDR4 メモリー (Stratix 10 DX)

・16GB + ECC の DDR4 メモリー (Xeon D)

・ハーフハイト、 ハーフレングス

タイムシンク・カード

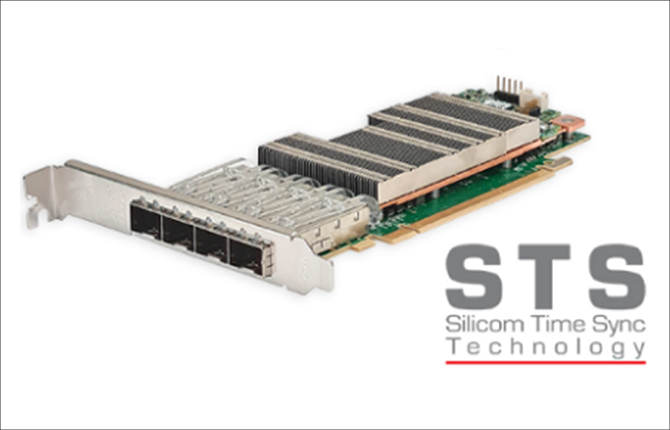

STS1

・インテル® イーサネット・コントローラー E810-CAM1 ベース

・25G/10G x4 ポートの ハイスピード・イーサーネット対応 (4x SFP28)

・PCIe Gen4 x16 レーン

・ハーフハイト、ハーフレングス

・GNSS 非対応

・SyncE/ 1588 準拠

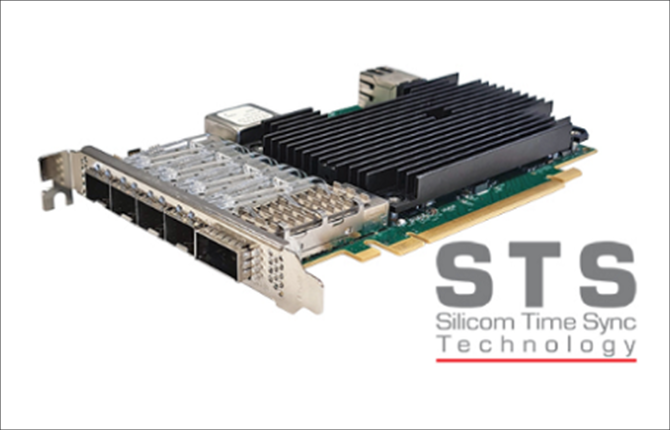

STS2

・インテル® イーサネット・コントローラー E810-CAM2 ベース

・10G/1G x8 ポートの ハイスピード・イーサーネット対応 (1x QSFP or 4x SFP+)

・PCIe Gen4 x8 レーン

・フルハイト、ハーフレングス

・GNSS 対応

・SyncE/ 1588 準拠

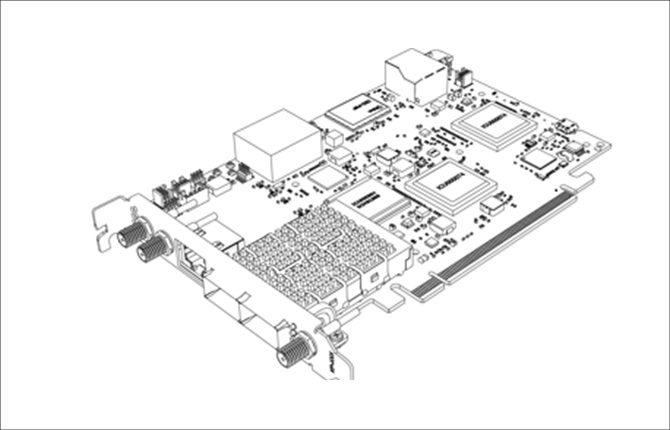

STS3

・インテル® イーサネット・コントローラー E810-CAM1 x2 ベース

・25G/10G x8 ポートの ハイスピード・イーサーネット対応 (2x QSFP28)

・PCIe Gen4 x16 レーン

・フルハイト、ハーフレングス

・GNSS 対応

・SyncE/ 1588 準拠

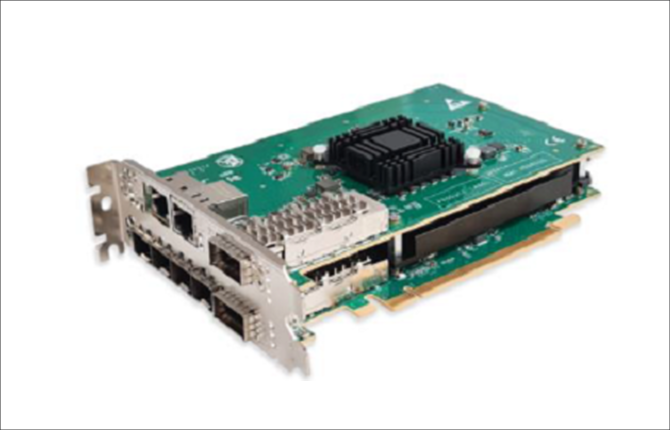

STS4

・インテル® イーサネット・コントローラー E810-CAM1 + インテル® イーサネット・コントローラー E810-CAM2 ベース

・25G x4 ポート, 10G x8 ポートの ハイスピード・イーサーネット対応 (1x QSFP+ or 4x SFP+ or 1x QSFP28)

・PCIe Gen4 x16 レーン

・フルハイト、ハーフレングス、デュアルスロット

・GNSS 対応

・SyncE/ 1588 準拠

Oakham

・インテル® Arria® 10 GT FPGA ベース

・10G/25G x4 ポートの ハイスピード・イーサーネット対応 (2x QSFP28)

・PCIe Gen3 x16 レーン

・4GB の DDR4 メモリー

・フルハイト、ハーフレングス

・GNSS 対応

・SyncE / 1588 準拠

スタンダード NIC カード

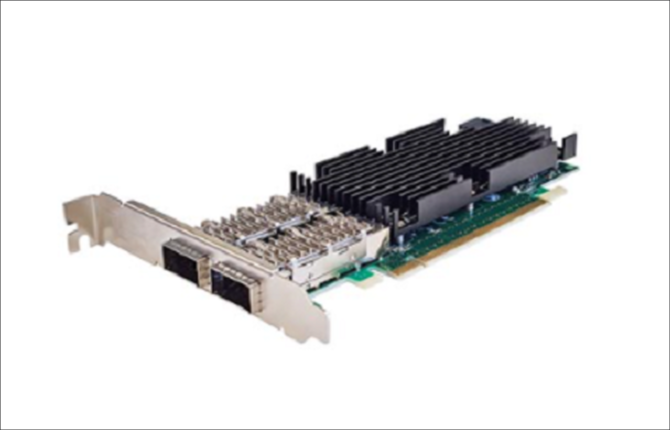

P4CG2I81 シリーズ

・インテル® イーサネット・コントローラー E810-CAM2 ベース

・100G x2 ポートの ハイスピード・イーサーネット対応 (2x QSFP28)

・PCIe Gen 4 x16 レーン

・ハーフハイト、ハーフレングス

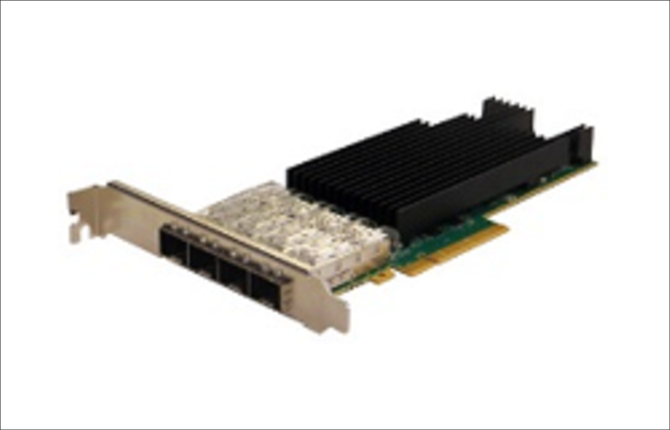

P425G4I81 シリーズ

・インテル® イーサネット・コントローラー E810-CAM1 ベース

・25G x4 ポートの ハイスピード・イーサーネット対応 (4x SFP28)

・PCIe Gen 4 x16 レーン

・ハーフハイト、ハーフレングス

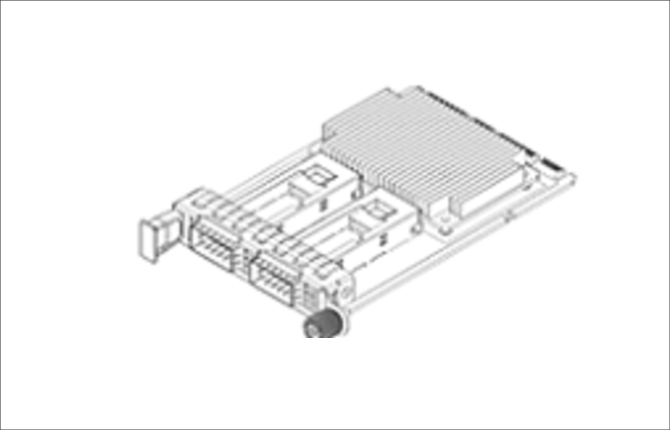

O34CG2i81 シリーズ

・インテル® イーサネット・コントローラー E810-CAM2 ベース

・100G x2 ポートの ハイスピード・イーサーネット対応 (2x QSFP28)

・PCIe Gen 4 x16 レーン

・OCP 3.0

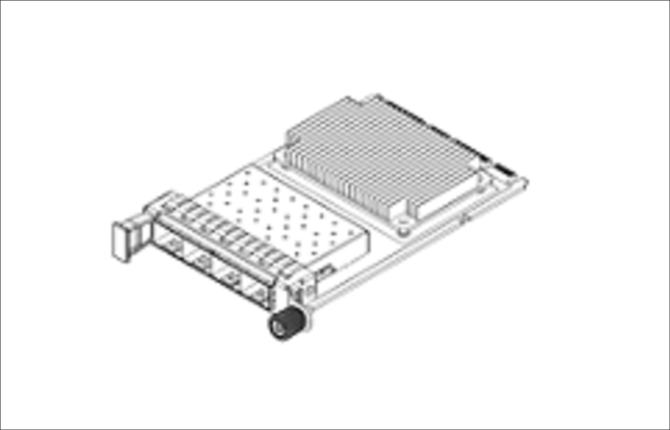

P425G4I81 シリーズ

・インテル® イーサネット・コントローラー E810-CAM1 ベース

・25G x4 ポートの ハイスピード・イーサーネット対応 (4x SFP28)

・PCIe Gen 4 x16 レーン

・OCP 3.0

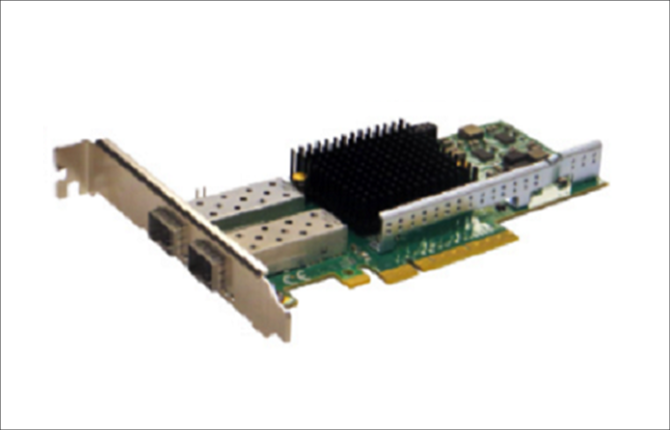

PE325G2I71 シリーズ

・インテル® イーサネット・ネットワーク・アダプター XXV710 ベース

・25G x2 ポートの ハイスピード・イーサーネット対応 (2x QSFP28)

・PCIe Gen 3 x8 レーン

・ハーフハイト、ハーフレングス

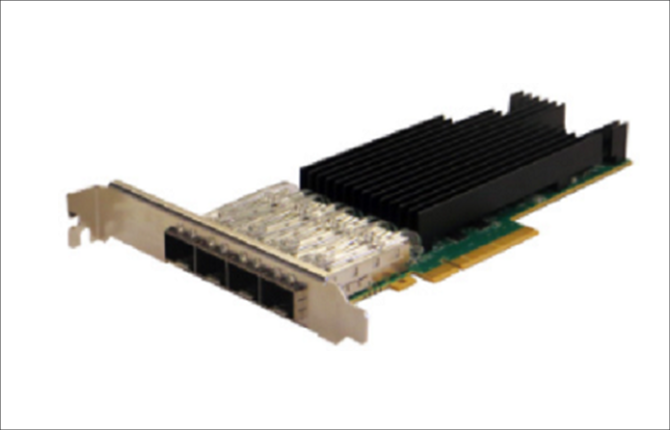

PE325G4I71L シリーズ

・インテル® イーサネット・ネットワーク・アダプター XXV710 ベース

・25G x4 ポートの ハイスピード・イーサーネット対応 (4x SFP28)

・PCIe Gen 3 x8 レーン

・ハーフハイト、ハーフレングス

その他のカード

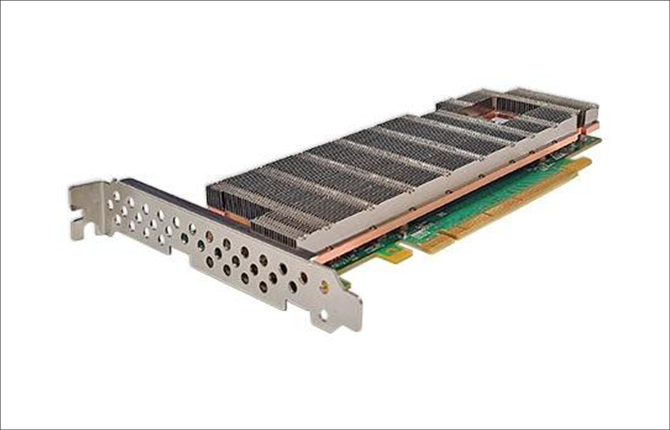

Pomona Lake

・インテル® eASIC™ N3XS ベース

・Turbo (4G), LDPC (5G) FEC オフロード

・ルックアサイド・アクセラレーター

・PCIe Gen 3 x16 レーン

・ハーフハイト, ハーフレングス

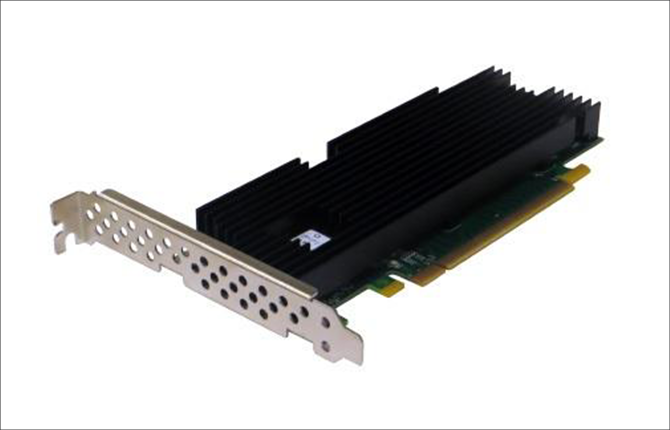

QAT

・インテル® C62x チップセット ベース

・暗号化, 圧縮オフロード (ルックアサイド)

・PCIe Gen3 x8 or PCIe Gen 3 x16 レーン

・ハーフハイト, ハーフレングス

DU/CU サーバー

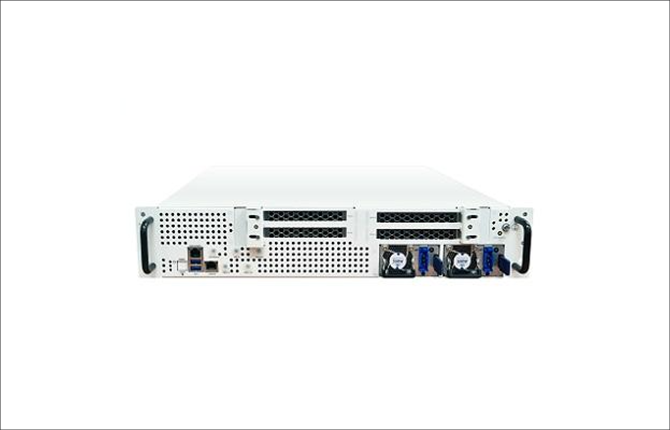

Vigo

・インテル® Xeon® D-2183IT プロセッサー / 16 コア

・4 x 8GB + ECC の DDR4 メモリー

・2U

・PCIe Gen3 x16 レーン x2 スロット (フルハイト、ハーフレングス)

・2 電源ユニット

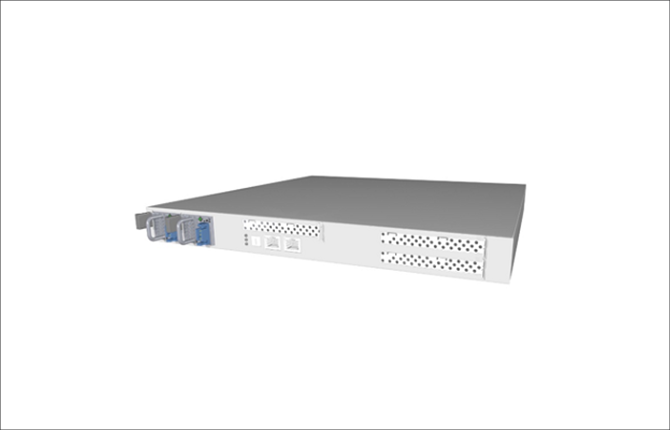

Vigo2

・インテル® Xeon® プロセッサー D / 最大 20 コア

・3 x 8GB/16GB + ECC の DDR4 メモリー

・1U/2U

・PCIe Gen4 x16 レーン x3 スロット (フルハイト、ハーフレングス)

・2 電源ユニット

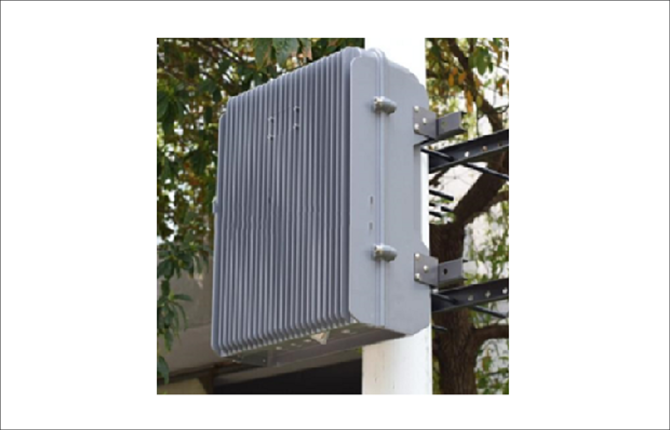

Vigo3

・インテル® Xeon® プロセッサー D / 最大 10 コア

・3 x 8GB/16GB + ECC の DDR4 メモリー

・ポールマウント型

・PCIe : 未搭載

・1 電源ユニット

・屋外向け DU サーバー

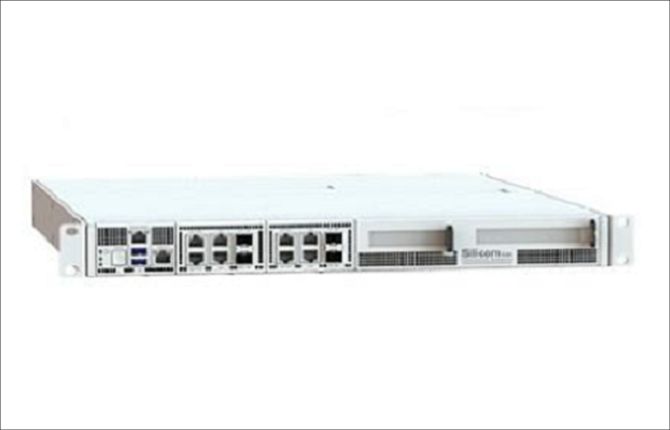

Barcelona

・インテル® Xeon® D-2187NT プロセッサー / 16 コア

・最大 32GB の DDR4 メモリー

・1U

・PCIe Gen3 x16 レーン x2 スロット

・2 電源ユニット

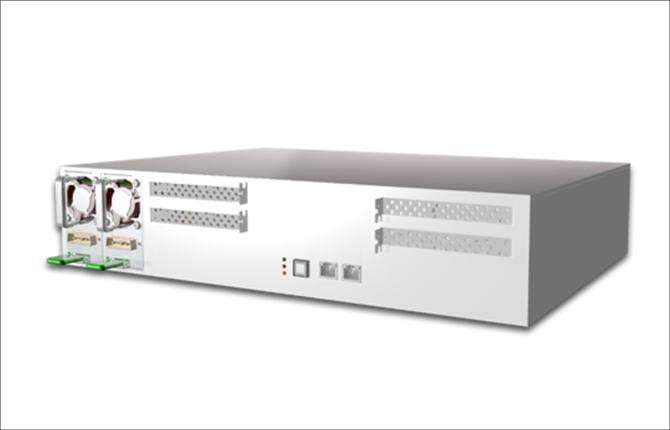

Palma

・インテル® Xeon® スケーラブル・プロセッサー / 最大 36 コア

・8 x 8GB/16GB + ECC の DDR4 メモリー

・1U/2U

・PCIe Gen4 x16 レーン x6 スロット (フルハイト、ハーフレングス)

・2 電源ユニット

お問い合わせ / お見積もり

他にも様々な DU/CU, サーバー・アダプター・カードを取り揃えています。ご興味ある方は、ぜひ以下よりお問い合わせください。また、本製品に関して、お見積もりを希望の方は以下よりお問い合わせください。
