概要

Semtech 社の BlueRiver® は、非圧縮・ゼロレイテンシーで 4K/Ultra HD 映像を標準的なイーサネット上で伝送できる、プロフェッショナル AV（Pro AV）市場向けの AV-over-IP プラットフォームです。

数々のアワードを受賞した BlueRiver は、AV 分配・処理に必要なすべての機能を 1 つのチップ（SoC）に統合し、ソフトウェア定義の API（SDVoE™ API）で制御できる唯一の技術です。従来の AV/KVM エクステンダー、マトリクススイッチャー、ビデオウォールコントローラー、ウィンドウィングプロセッサーを、送信機・受信機と汎用イーサネットスイッチによるシンプルなネットワークに置き換えます。

教育、医療、エンタープライズ、エンターテインメント、eスポーツ、ホスピタリティー、小売、放送、官公庁・防衛など、ゼロレイテンシーの 4K 映像が求められるあらゆる分野で採用されています。

BlueRiver / SDVoE とは

SDVoE（Software Defined Video over Ethernet）とは

BlueRiverは、AV配信や映像処理に必要なすべての機能を、ソフトウェア定義のAPIを備えた1つのSoC（System on Chip）に統合した唯一の技術です。映像・音声・データ・制御の各信号をそれぞれ独立して市販のイーサネットスイッチ経由でルーティングできるため、用途に応じて自由にシステムを構成できます。

その中核となるのがSDVoE APIで、これは数多くのSDVoE対応エンドポイントを単一のシステムレベルで制御し、スイッチング・設定・映像処理を一元的に管理する標準インターフェースです。SDVoEはOSI参照モデルの7層すべてをカバーするフルスタックのソリューションであり、インフラ・伝送・処理・制御までを一気通貫で提供します。
他の方式が部分的な解決策にとどまるのに対し、SDVoEは異なるメーカーのエンドポイント同士が相互運用できる点で大きく優れており、現在では世界中で数百種類の相互運用可能な製品が展開される、最も広く採用された標準技術となっています。

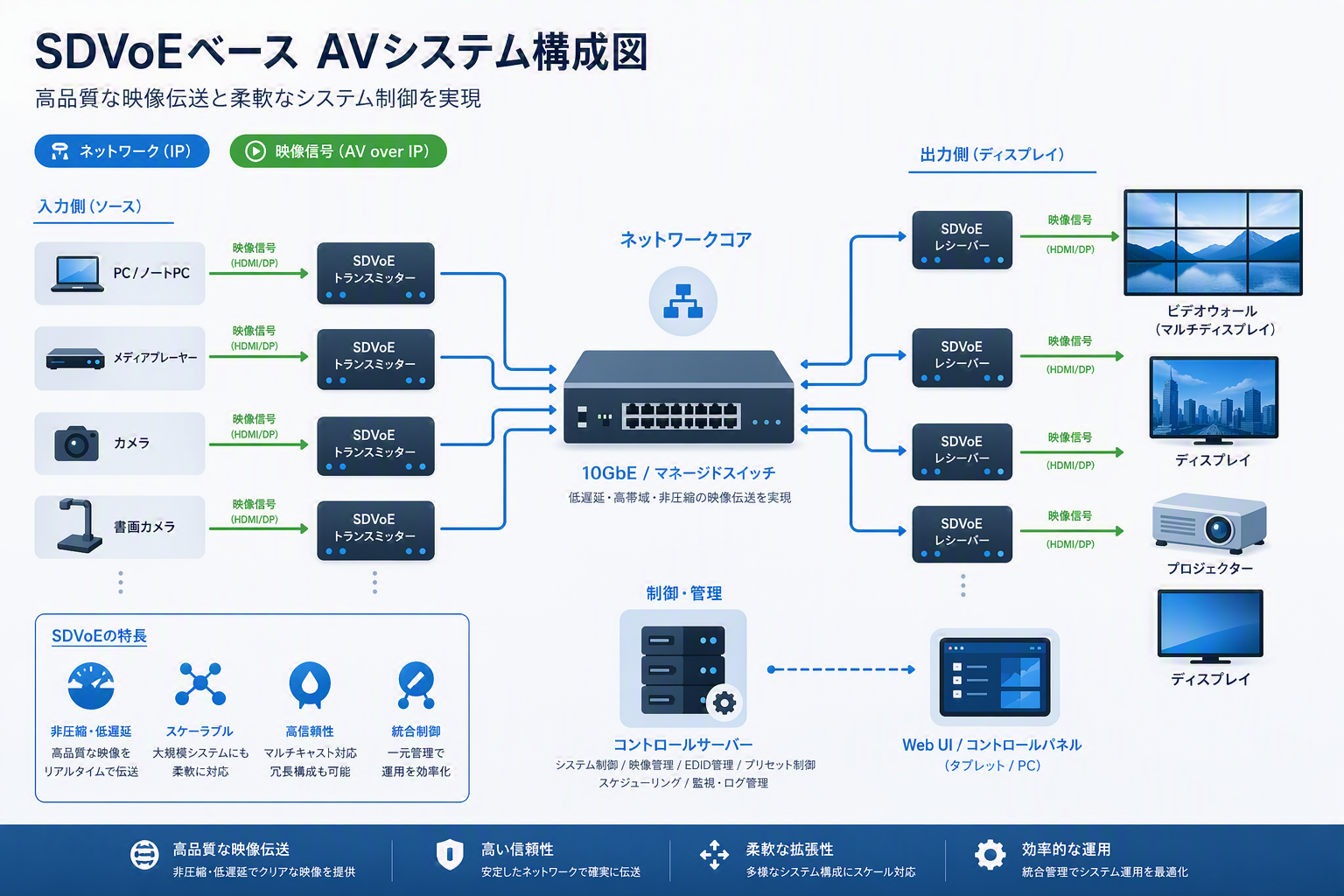

SDVoEベース AVシステム構成図

従来方式の課題

AV マトリクススイッチは高価で拡張性に乏しい固定ハードウェア
スケーラー、マルチビューア、ビデオウォール処理に外付けの専用機器が必要
メーカーごとに独自仕様で、相互運用性がない

BlueRiver による変革

映像処理（スケーリング・合成・ビデオウォール）を各エンドポイントに統合
汎用イーサネットスイッチでマトリクススイッチを置き換え、コストと複雑さを大幅に削減
OSI 7 階層すべてをカバーするフルスタックソリューションで相互運用性を保証

Semtech社の BlueRiver 製品特徴

優れた映像伝送性能

非圧縮・ゼロレイテンシー（0.1 ミリ秒）伝送
HDMI 2.0b 全フォーマット対応（4K/60 8-bit 4:4:4、4K/60 10-bit 4:2:2）
HDR 対応（HDR10 & Dolby Vision）
10G イーサネットによる広帯域伝送

柔軟なシステム構成

汎用イーサネットスイッチをベースにした AV-over-IP 構成
ポイント・ツー・ポイント接続による低コストな HDMI エクステンダー構成にも対応
マルチチャンネルデジタルオーディオの embed/de-embed/伝送
双方向 RS-232、IR、USB 2.0（最大 480Mbps）の伝送

統合された映像処理（AV Processor 搭載モデル）

放送品質のスケーリングエンジン（映像・グラフィック・テキスト最適化）
ソース解像度によらないインスタント・クリーンスイッチング
マルチソース映像合成（マルチビュー、PIP、PAP）
映像分割・クロッピング・ベゼル補正による N×M ビデオウォール

長距離伝送・拡張性

Cat ケーブルで最大 100m、光ファイバー（SFP+）で最大 30km の延長
すべてのエンドポイントが BlueRiver API で統一制御され、相互運用が可能
ファームウェアベースの ASIC により継続的な機能追加に対応

主要製品ラインナップ

BlueRiverは、価格帯や機能の異なる製品を組み合わせることで、各ノードに必要な機能だけを備えた効率的かつ低コストなネットワークを設計できる、幅広いツールキットを提供します。現行のASIC世代では、いずれもAV-over-IPとポイント・ツー・ポイントのAV延長の両方に対応する3製品が中心です。

型番	タイプ	主な特徴	想定用途
AVP1000	エントリーモデル（Tx/Rx/Transceiver）	・BlueRiver の最も低価格な製品・AV-over-IP とポイント・ツー・ポイント両対応・銅線・光ファイバー両対応・True 4K60 / HDMI 2.0b / HDR ・ステレオ／マルチチャンネル音声、IR ・RS-232 ・USB 伝送	・AV マトリクススイッチ / KVM ・低コスト HDMI エクステンダー
AVP2000	映像処理搭載モデル	・AVP1000 の全機能に加え BlueRiver AV Processor を搭載・放送品質のイメージスケーリング・マルチソース映像合成・ビデオウォール処理（クロッピング・ベゼル補正）	・マルチビューア・ビデオウォール・スケーラー
AVP2000T	双方向 HDMI 対応モデル	・AVP2000 の全機能に加え双方向 HDMI に対応・単一の 10G イーサネットリンクで HDMI 入出力を同時伝送	・双方向 AV 伝送が必要なシステム・高度な KVM／コラボレーション

ソフトウェア / 開発環境

BlueRiverプラットフォームは、ハードウェアだけでなく制御・管理のためのソフトウェアも提供します。
BlueRiver AV Manager は、BlueRiver技術を利用するAV配信システムやエンドポイント（SDVoE対応機器を含む）を制御・管理する、導入が容易で直感的なソフトウェアです。メーカーや販売店、ユーザーは、これを無償のベースライン制御ソフトとして自由にカスタマイズし、用途に応じたさまざまなユーザー体験を提供できます。
また、KVMアプリケーション向けには BlueRiver KVM ソフトウェア開発キット（SDK） が用意されており、BlueRiverベースのエンドポイントとSDVoEコントロールサーバーを用いたUSBデバイスのルーティング・接続管理を実装するためのリファレンスモデルとして、ソースコードとコンパイル済みのサンプルを利用できます。

名称	概要
BlueRiver AV Manager	BlueRiver / SDVoE 対応機器の AV 分配システムを制御・管理する直感的なソフトウェア。無償でカスタマイズ可能なベースライン制御ソフトとして提供
BlueRiver KVM SDK	USB デバイスのルーティング・接続を管理する KVM サーバー開発用 SDK。ソースコードとコンパイル済みサンプルを提供

用途例

BlueRiverを採用したシステムや製品は、教育、医療、企業、エンターテインメント、eスポーツ、ホスピタリティー、小売、宗教施設、官公庁、軍事、産業、セキュリティなど、非常に幅広い垂直市場で導入が進んでいます。圧縮による劣化のない、ゼロレイテンシーの4K映像が求められるあらゆる場面で、高解像度の音声・映像を新しい形で配信する手段として活用されています。

Pro AV / 商業施設	エンタープライズ / 制御室	特殊・ミッションクリティカル
・デジタルサイネージ・ビデオウォール（任意サイズ・形状）・ホスピタリティ（ホテル・店舗）・スタジアム・イベント会場・eスポーツ施設・教会・大規模集会施設	・会議室・コラボレーション空間・マルチビューア / マルチビュー表示・KVM ワークステーション・監視・制御室（コントロールルーム）・教育機関（講義室・キャンパス）・医療施設（手術室・画像表示）	・放送・ライブプロダクション・官公庁・防衛・セキュリティ・監視システム・産業用途・指揮統制（C2）システム
高解像度の映像を広いエリアへ柔軟に分配	ネットワーク経由で映像・USB・制御を統合管理	ゼロレイテンシーと高信頼性が求められる現場に最適

BlueRiver 製品選定のポイント

必要な機能レベルで選ぶシンプルな分配・スイッチングのみであれば AVP1000、ビデオウォールやマルチビューなどの映像処理が必要なら AVP2000、双方向 HDMI 伝送が必要なら AVP2000T を選択します。すべて相互運用可能なため、ノードごとに必要な機能だけを組み合わせた最適なネットワークを構築できます。
システム構成（AV-over-IP / ポイント・ツー・ポイント）で選ぶ複数の入出力を柔軟にスイッチングするなら汎用イーサネットスイッチを用いた AV-over-IP 構成、2 点間のシンプルな延長であればポイント・ツー・ポイント構成を選択します。現行の AVP シリーズはいずれも両構成に対応します。
伝送距離・メディアで選ぶラック内や同一フロアであれば Cat ケーブル（最大 100m）、フロア間や建屋間など長距離が必要な場合は光ファイバー（SFP+、最大 30km）を選択します。
映像フォーマット要件で確認する 4K/60 4:4:4 や HDR10／Dolby Vision など、伝送したいコンテンツのフォーマットがサポート範囲に収まることを確認します。BlueRiver は HDMI 2.0b 全フォーマットに対応しています。
既存設計からの移行 AVX100／AVX200T を採用済みの場合、AVP1000／AVP2000T へドロップイン互換で置き換えられ、ファームウェア更新によりネットワーク（AV-over-IP）機能を後付けで解放できます。
