Semtech社ブロードキャスト製品の特長

Semtech社は、30年以上にわたり放送映像分野で業界をリードしてきた実績を持ち、12G UHD-SDIをはじめとする最新の映像伝送規格に対応した高性能IC製品を提供しています。

高解像度・高フレームレート・広色域といった次世代映像技術に対応し、放送機器の高性能化と省電力化を実現します。

主な特長は以下の通りです：

・業界標準への準拠：SMPTE ST 2082-1, ST 2081-1, ST 424, ST 292-1, ST 259など
・設計支援体制：リファレンスデザインや評価ボードを提供
・高信頼性：厳格な製造・検査体制により高品質を保証

製品ラインナップ

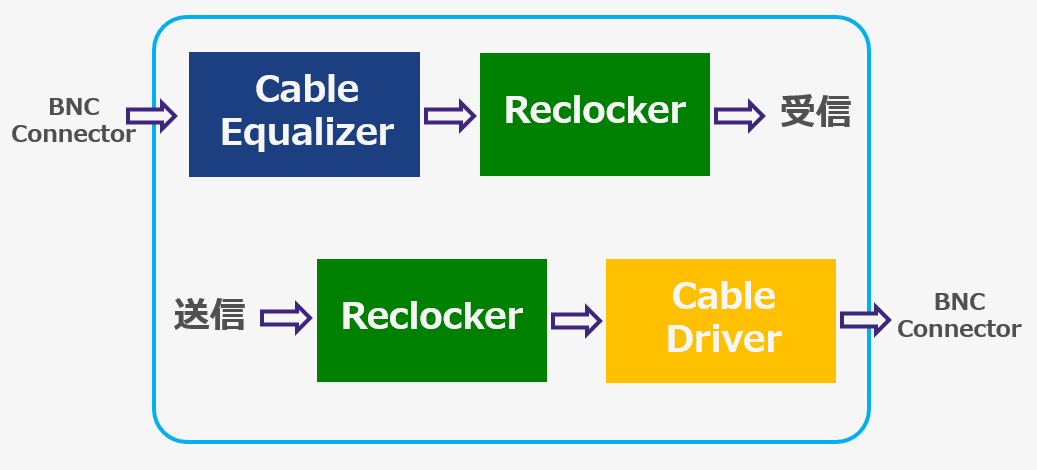

多機能EQ/CD（Configurable Equalizer / Cable Driver）

GS12190

・最大11.88Gbps対応：12G UHD-SDI、6G、3G、HD、SD-SDIに対応
・リクロッキング機能搭載：低ジッター出力を実現
・ケーブルイコライザー & ドライバー両対応：75Ω同軸ケーブルでの伝送に最適
・長距離伝送対応：Belden 1694Aケーブルで最大400m（270Mbps時）
・柔軟な出力制御：プリエンファシス、スイング、スルーレート調整可能
・用途：カメラ、スイッチャー、ルーター、分配器など

データレートに対するケーブル長

データレート	Belden 1694A ケーブル
11.88GB/s	70m
5.94GB/s	80m
2.97GB/s	170m
1.485GB/s	240m
270MB/s	400m

12G対応ケーブル・ドライバー

GS12182

GS12281

・リタイミング機能搭載：内蔵クロックリカバリー機能により信号品質を向上
・広帯域対応：1Mbps〜11.88Gbpsのマルチレート対応
・入力：GS12182 ⇒ 2系統、GS12281 ⇒ 1系統
・デュアル出力：2系統の75Ω出力をサポート
・プリエンファシス & スイング制御：長距離伝送時の損失補償に最適
・低消費電力設計：1.8V動作、コンパクトなQFNパッケージ
・用途：プロフェッショナル映像機器、分配器、ルーターなど
