製品概要

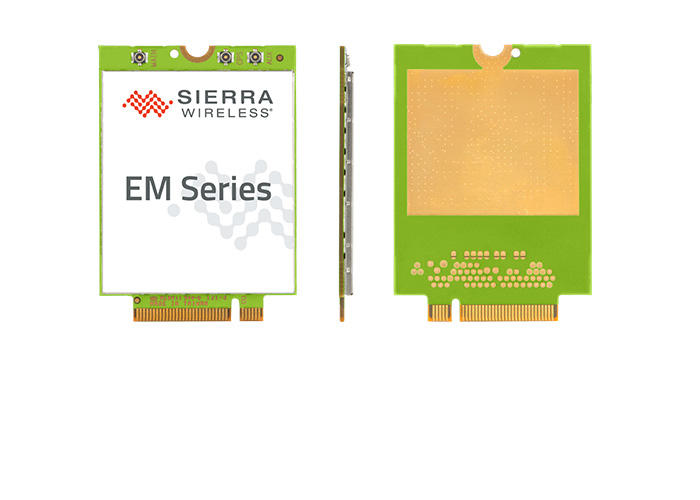

Semtech社のEMシリーズは高速通信可能なLTEモジュールです。本モジュールは、PCI Express M.2フォームファクター対応モジュールです。
EMシリーズ
- ハイスピード LTE CAT-6(7430)/12(7565) 対応
- 取扱い容易 M.2カードタイプ
- 国内マルチキャリア（KDDI,Docomo Softbank)対応
- GNSS対応
- EM7565:グローバル対応, EM7430 APAC対応
- Free FOTA
製品ラインナップ / 製品仕様
| 型式 |
EM7430 |
EM7565 |
EM7690 |
|
|---|---|---|---|---|
| Air Interface |
LTE Cat-6 3G(HSPA+) |
LTE Cat-12 3G(HSPA+) |
LTE Cat-20 3G(HSPA+) |
|
| 寸法（WxDxH[mm] ) |
42 x 30 x 1.5 |
42 x 30 x 1.5 |
52 x 30 x 2.38 |
|
| 電源電圧[V] |
3.1375 - 4.4 |
3.1375 - 4.4 |
TBD |
|
| 消費電力 (peak) | 通信時 |
1000[mA] 以下 |
1500[mA] 以下 |
TBD |
| Sleep時 |
3.3 [mA] 以下 |
3.3 [mA] 以下 |
TBD |
|
| 外部I/F | コネクタ形状 |
75pin M.2カードタイプ |
75pin M.2カードタイプ |
75pin M.2カードタイプ |
| Host I/F |
USB2.0/3.0 |
USB2.0/3.0 |
USB 3.1 |
|
| 通信速度 | アクセス方式 |
FDD-LTE TDD-LTE HSPA+ |
FDD-LTE TDD-LTE HSPA+ |
FDD-LTE TDD-LTE HSPA+ |
| Downlink |
FDD-LTE：300 [Mbps] TDD-LTE：222 [Mbps] HSPA+：42 [Mbps] |
FDD-LTE：600 [Mbps] HSPA+：42 [Mbps] |
LTE：2 [Gbps] HSPA+：42 [Mbps]
|
|
| Uplink |
FDD-LTE：50 [Mbps] TDD-LTE：26 [Mbps] HSPA+：5.76 [Mbps] |
FDD-LTE：150 [Mbps] HSPA+：5.76 [Mbps] |
LTE：211 [Mbps] HSPA+：5.76 [Mbps] |
|
| 国内キャリア |
Docomo/KDDI/Softbank |
Docomo/KDDI/Softbank |
Docomo |
|
| module対応周波数 |
B1 (2100 [MHz]) B3 (1800 [MHz]) B5 (850 [MHz]) B6 (800 [MHz]) B7 (2600 [MHz]) B8 (900 [MHz]) B9 (1800 [MHz]) B18 (850 [MHz]) B19 (850 [MHz]) B21 (1500 [MHz]) B28 (700 [MHz]) B38 (2600 [MHz]) B39 (1900 [MHz]) B40 (2300 [MHz]) B41 (2500 [MHz]) |
B1 (2100 [MHz]) B2 (1900 [MHz]) B3 (1800 [MHz]) B4 (1700 [MHz]) B5 (850 [MHz]) B6 (800 [MHz]) B7 (2600 [MHz]) B8 (900 [MHz]) B9 (1800 [MHz]) B12 (700 [MHz]) B13 (700 [MHz]) B18 (850 [MHz]) B19 (850 [MHz]) B20 (1500 [MHz]) B26 (850 [MHz]) B28 (700 [MHz]) B29 (700 [MHz]) B30 (2300 [MHz]) B32 (1500 [MHz]) B41 (2500 [MHz]) B42 (3500 [MHz]) B43 (3700 [MHz]) B46 (5200 [MHz]) B48 (3600 [MHz]) B66 (1700 [MHz]) |
B1 (2100 [MHz]) B2 (1900 [MHz]) B3 (1800 [MHz]) B4 (1700 [MHz]) B5 (850 [MHz]) B7 (2600 [MHz]) B8 (900 [MHz]) B9 (1800 [MHz]) B12 (700 [MHz]) B13 (700 [MHz]) B14 (700 [MHz]) B18 (850 [MHz]) B19 (850 [MHz]) B20 (1500 [MHz]) B21 (1500 [MHz]) B25 (1900 [MHz]) B26 (850 [MHz]) B28 (700 [MHz]) B29 (700 [MHz]) B30 (2300 [MHz]) B32 (1500 [MHz]) B34 (2100 [MHz]) B38 (2600 [MHz]) B39 (1900 [MHz]) B40 (2300 [MHz]) B41 (2500 [MHz]) B42 (3500 [MHz]) B43 (3700 [MHz]) B46 (5200 [MHz]) B48 (3600 [MHz]) B66 (1700 [MHz]) B71 (600 [MHz]) |
|
| 温度範囲[℃] | 通常動作 |
Class-A: -30 ～ +70 Class-B: -45 ～ +85 |
Class-A: -30 ～ +70 Class-B: -45 ～ +85 |
Class-A: -30 ～ +70 Class-B: -45 ～ +85 |
| 保存環境 |
-40 ～ +85 |
-40 ～ +85 |
-40 ～ +85 |
|
Macnica-Mouserで購入希望の方はこちら
Semtech社製品は、半導体・電子部品の通販サイトであるMacnica-Mouser（マクニカ-マウザー）で購入可能です。
急ぎ製品の購入を希望される方はMacnica-Mouserでご検討ください。
お問い合わせ / お見積もり
本製品に関してご質問、見積もりの希望などありましたら以下より問い合わせください。
