Renesas Electronics 絶縁電源コントローラー製品

製品概要

ルネサス社では絶縁を有するAC/DC電源及びDC/DC電源のソリューションを多数ラインナップしています。

75W未満の汎用/小型電源から、kW級電源を構成する特殊トポロジーを含む、幅広い製品を世界中に提供しています。

また、独自技術であるセロ電圧スイッチング(ZVS)は、あらゆるAC/DC電源製品の小型軽量化/低コスト化を実現し、ソフトスイッチングにより高調波規制対応に最適です。

特長

ルネサス社の主な特長はこちらです。



【高効率】
ルネサスの特許技術、適応型ZVS制御により、スイッチング損失が最小限に抑えられ、高効率と小型化を実現できます。



【低EMI】
ZVS制御により、FET-On時の電流が減少し、EMIノイズが低減されます。



【ユーザー設定可能なZVSタイミング】
異なるパワーMOSFETに対する性能を最適化するため、ZVSタイミングを任意に設定できます。

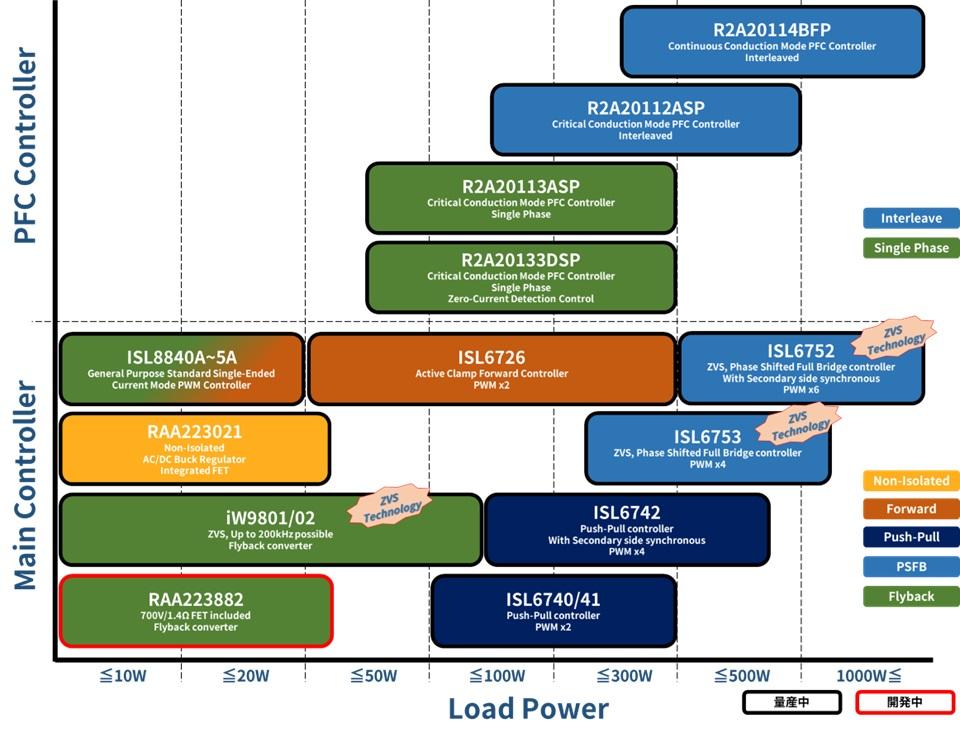

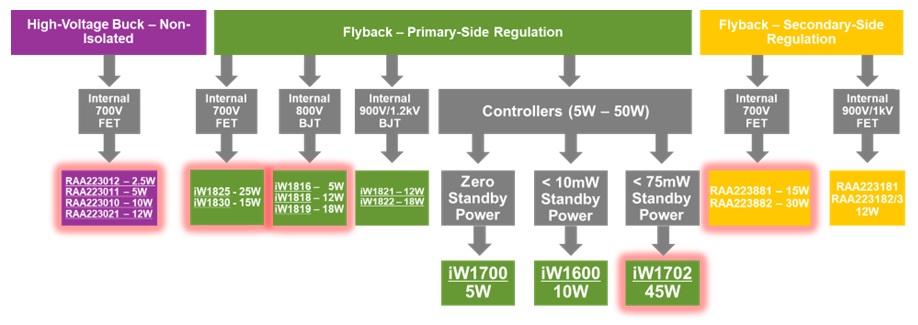

製品ラインナップライン(一部抜粋)

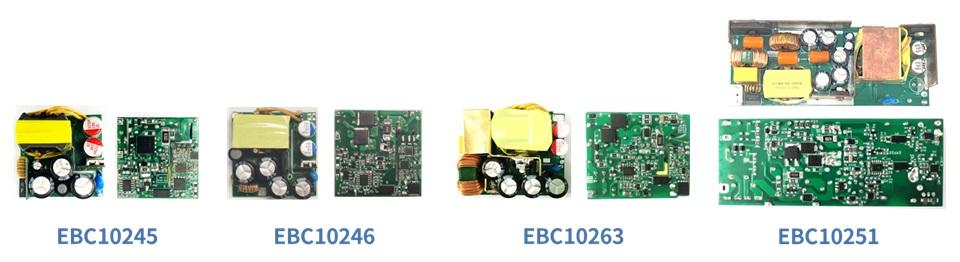

高電力密度ZVSフライバックAC/DC電源リファレンスデザイン

Reference Design No.

Primary Side

Input Voltage Range(AC)

Output Power

Dimensions

Power Density

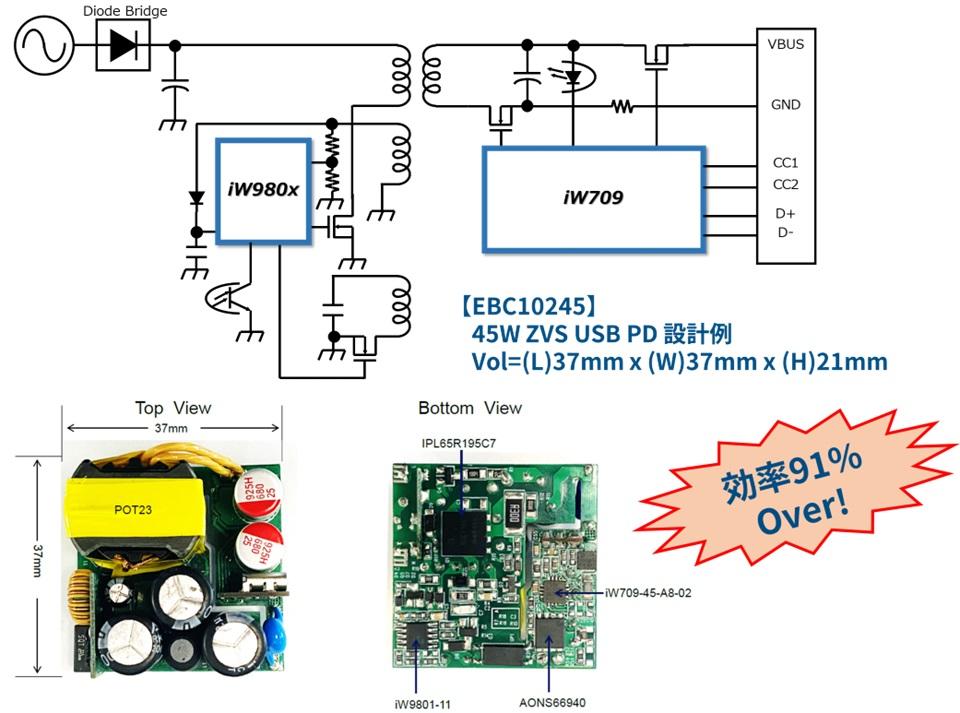

EBC10245

iW9801

90 - 264V

45W

37*37*21mm3

1.6W/cm3

EBC10246

iW9801

90 - 264V

65W

42*42*23mm3

1.6W/cm3

EBC10263

iW9802

90 - 264V

65W

42*50*23mm3

1.4W/cm3

EBC10251

iW9801

90 - 264V

120W

46*116*31mm3

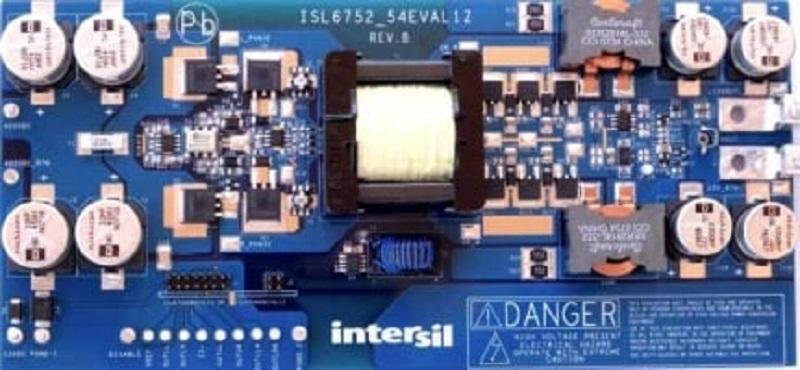

ZVSフルブリッジPWM電源評価ボード

絶対最大定格入力電圧:DC450V

動作入力電圧:DC350V~450V

最大入力電流:2.5A

最大出力電流:50A

出力電流制限値:60A ±5%

出力電圧:12V ±5%
