Renesas Electronics 車載MCU RL78/Fxシリーズ

製品概要

ルネサスエレクトロニクスのRL78/Fxシリーズマイコンは、低消費電力と高性能を兼ね備えた車載用途向けの16ビットのマイクロコントローラーファミリーです。

業界最高レベルの低消費電力を実現しつつ、最大周波数32MHzで動作します(51.2DMIPS)。ROM/RAM共に幅広いラインナップを揃えており、また、多様なパッケージ・ピン数にも対応しています。

通常動作時37.5μA/MHz、 時計動作時0.355μAという低消費電力を実現する事で電力効率の大幅な改善が期待できます。また、高精度(±1%)高速オンチップ・オシレーター、100万回書き換え可能なバックグランドオペレーションデータフラッシュ、温度センサー、マルチ電源インターフェースポートなどを搭載することでシステム全体のコスト低減および小型化に貢献します。

特長

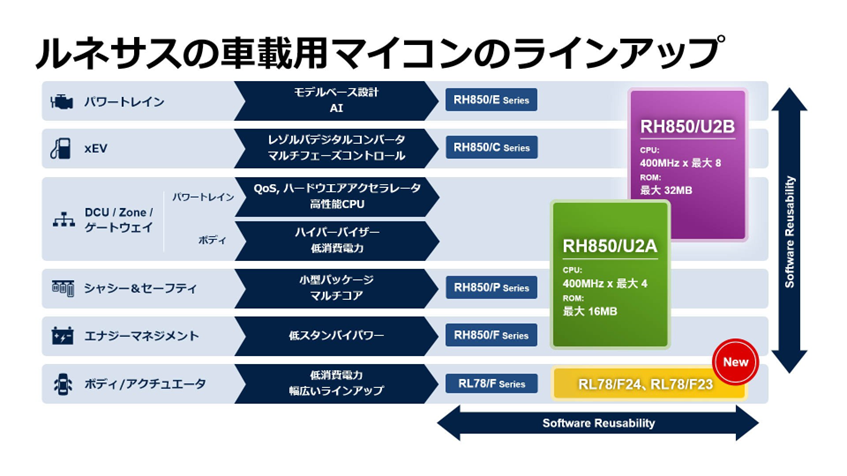

車載システムのボディー制御、アクチュエーター制御向けにRL78ファミリー(Fxシリーズ)がラインナップされています。

RL78/F1xシリーズ(F13/F14/F15)

幅広いポートフォリオによりFlash ROM:8KB~512KB、RAM:4KB~32KBをカバーし、また、パッケージでは20~144ピンをカバーしています。その豊富なラインナップにより、お客様のアプリケーションへの最適なデバイス選択が可能です。

その他、BLDC/FOCモーター制御、CAN、LIN、UART、CSI、I2C インターフェースなどを搭載しています。各デバイスはラインナップ内でのハードウェアとソフトウェアの互換性があり、シームレスなデバイス変更が可能です。

また、動作周囲温度はMax150℃(RL78/F15はMax125℃)まで対応し、AEC-Q100の認定もあります。そしてSNOOZEモード、HALTモード、STOPモードの3つのモードにより、RL78/Fxシリーズの大きな特長である超低消費電力を実現します。

各製品のリンクはこちら

RL78/F2xシリーズ(F23/F24)

RL78/F23、F24は次世代のRL78シリーズ製品という位置づけで、RL78/F1xシリーズの特長である低消費電力を継承しつつ、RL78/F13、F14とピンコンパチブルであり、RL78/F1xとハードウェア、ソフトウェアにおいて高い互換性を保っているためソフトウェアの再利用が可能です。
また、ISO 26262に準拠して設計されており、ASIL Bを実現する機能安全サポートを提供します。さらに、セキュリティにおいてはEVITA-Lightをサポートし、AES暗号モジュールは最大256bitのキー長を処理することができ、セキュアブートと認証をサポートします。

その他、BLDC(FOC)モーター制御およびDC/DC制御システムの演算性能をさらに向上させるために複雑な三角関数などのさまざまな演算処理をサポートする独自のアプリケーションアクセラレーターIP(AAU:Application Accelerator Unit)を搭載しています。
また、ADコンバーターでは12bit変換に対応しており、高速通信対応としてCAN-FDにも対応しています。

各製品のリンクはこちら
