Renesas Electronics GreenFET™ Load Switch

製品概要

GreenFET™ Load Switch は、ルネサス社のロードスイッチです。

USB VBUS保護をはじめとして様々なアプリケーション上のデバイス、バッテリーの保護および堅牢性の向上が期待できます。

また、電源バスラインのカットオフによるシステムの省電力化が可能です。

特長

  • 逆電流防止機能、逆電圧保護機能、フォルト/PG出力、出力放電機能、過電流保護機能、スルーレート制御機能などのオプション機能を備えた製品が充実
  • 小型パッケージ、低ON抵抗、中耐圧製品、Power MUX対応品などの特徴的なスペックの製品をラインアップ

用途別のおすすめ製品

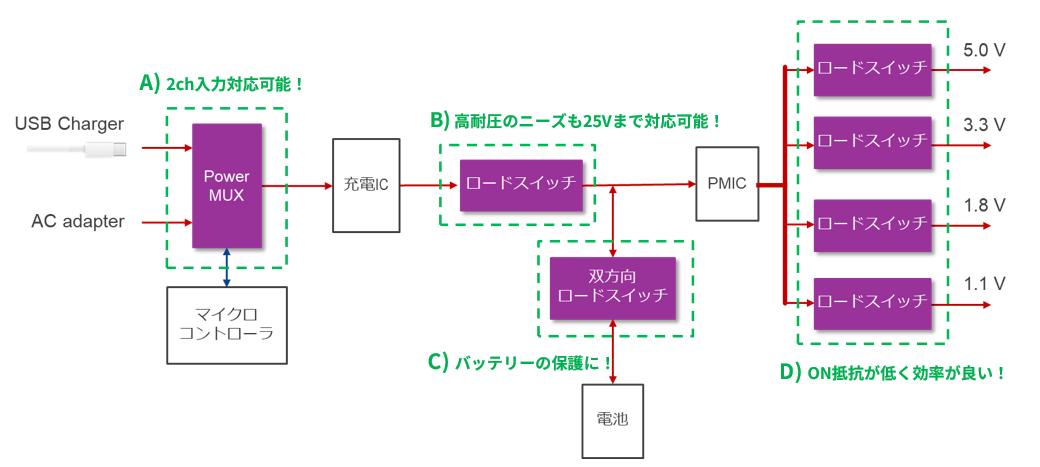

ロードスイッチ、Power MUXを用いたブロック例

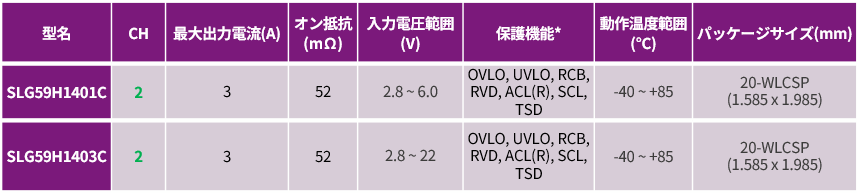

A)Power MUX

2電源の切り替えが可能な製品。Power MUXを使用することで2入力電源の切り替えを1チップで実現。

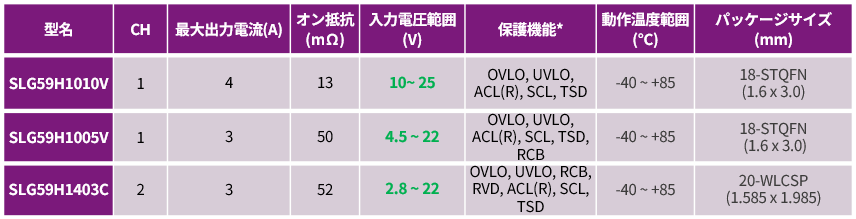

B)高耐圧製品

20V以上の耐圧製品。USB PDへも使用可能な製品。

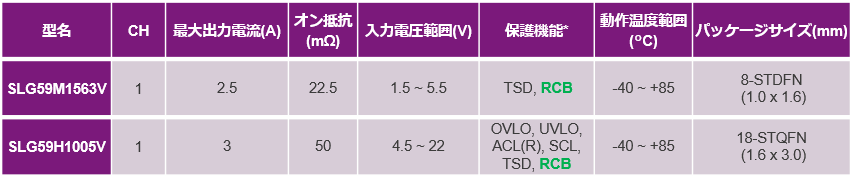

C)逆電流防止機能付き製品

逆接続FET内蔵で常時逆流防止機能を実現した製品。バッテリー側や入力側への逆流を防止。

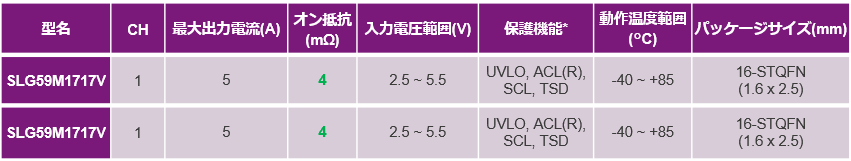

D)低ON抵抗製品

定番の5Vシリーズで低ON抵抗を実現した製品。低損失で発熱、バッテリーの利用時間延長に貢献。

* :​
ACL(R) - External resistor-adjustable Active Current Limit​
SCL - Internally Fixed Short-circuit Current Limit​
RVD – Reverse-voltage Detection​
RCB – Reverse-current Blocking​
TSD – Overtemperature protection (Thermal Shutdown)​
UVLO – Undervoltage Protection​
OVLO – Overvoltage protection​
