ルネサス社の通信インターフェイスICの歴史は1970年代にさかのぼり、高速通信・低消費・高ESD耐圧など多様な特徴を持つラインアップを有し、現在でもマーケットリーダーとして活躍しています。
製品概要
ルネサス社のRS-232およびRS-485/422製品は、トランシーバー・レシーバーなどの産業機器間の通信のインターフェイスを担うICです。
| 項目 | RS-232 | RS-422 | RS-485 |
| 伝送信号 | シングルエンド | 差動 | 差動 |
| 接続台数 | 1:1 | 1:N | N:M |
| ドライバ最大接続数 | 1 | 1 | 32 |
| レシーバ最大接続数 | 1 | 10 | 32 |
| 最大ケーブル長 | 15m程度 | 1220m(4000ft) | 1220m(4000ft) |
| 伝送速度 | Max.19.8kbps | Max. 10Mbps @15.2m/Min. ≦90kbps @1200m | |
特長
- 強化されたESD保護を備えたIEC61000
- 高耐久フォルトプロテクト：過電圧保護（OVP）
- 高速トランシーバー
- 低電圧・低電力
- 低コストのトランシーバー
- マルチプロトコル
製品仕様
製品タイプ
■ベーシック
・基本機能：ノード数-最大32、フェイルセーフ-Open
・ESD保護：Human Body Modelで規定
■ESD保護＆フル機能
・ESD保護：IEC61000-4-2（静電気放電イミュニティ試験）で規定
・フル機能：ノード数–最大256、フル・フェイルセーフ–Open, Short, Idle Bus、ホットプラグ
■ESD保護＆高速、フル機能
・40Mbps データレート、IEC61000-4-2 ESD保護、フル機能
・アプリケーション：低遅延や高スループットが要求されるロボット、制御、データ収集
■±60V 過電圧保護
・±60V 過電圧保護（Power Down時やVCC・GND端子がフローティング状態でもOVP動作）、フル機能
・広範囲のコモンモード電圧⇒長距離ネットワークやノイズの多い環境でのコモンモード電圧の上昇に対応
■マイクロパワー
・電源電圧：1.8V～3.6V、自己消費電流：105uA @1.8V
・RS-485規格に完全準拠ではないが、300mを超える距離でも堅牢な差動通信
■4ch Tx & Rx
・4ch 内蔵
・単方向伝送
・3.0V～5.5V 電源電圧、フル機能
■デュアルプロトコル
・RS-232とRS-485を1パッケージに内蔵

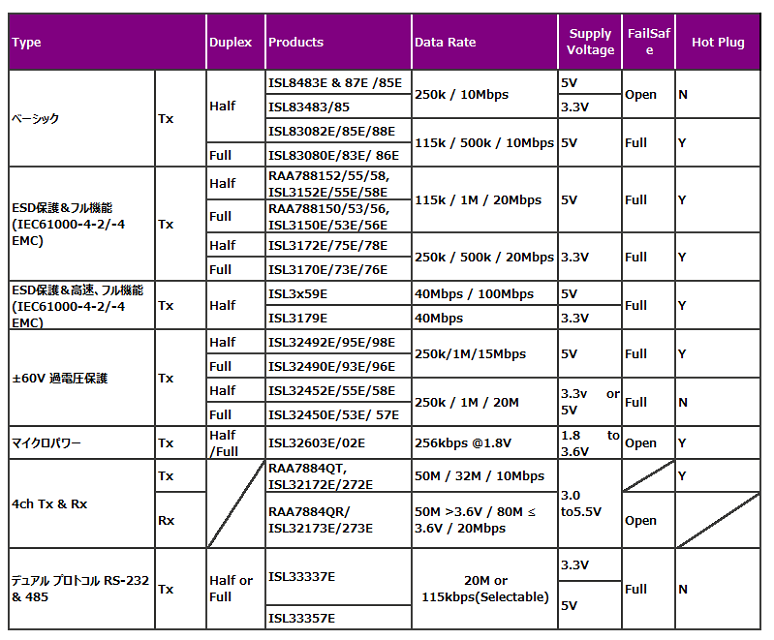

ラインアップ表
