System-on-modules (SOMs) は、小型で統合されたシングルボードコンピューターです。
reflex ces では、豊富な FPGA 経験と知識を組み合わせて、お客様のニーズに完全に合わせたモジュールを作成しました。
これらの SOMs は、多くの組み込みアプリケーションで使用できます。
reflex ces では、Altera® FPGA ベースの system-on-modules を提供しています。FPGAs（フィールドプログラマブルゲートアレイ）は、高容量のロジックとメモリーストレージを
提供しながら、組み込みソリューションに適したモジュールサイズを維持します。
ここで紹介するすべてのモジュールは、SoC (system-on-chip) FPGA で開発されています。
SOM（システムオンモジュール）の製品ラインナップ
reflex ces社のSOM（システムオンモジュール）は、搭載するFPGAの種類によって3種類・5製品がラインナップされています。

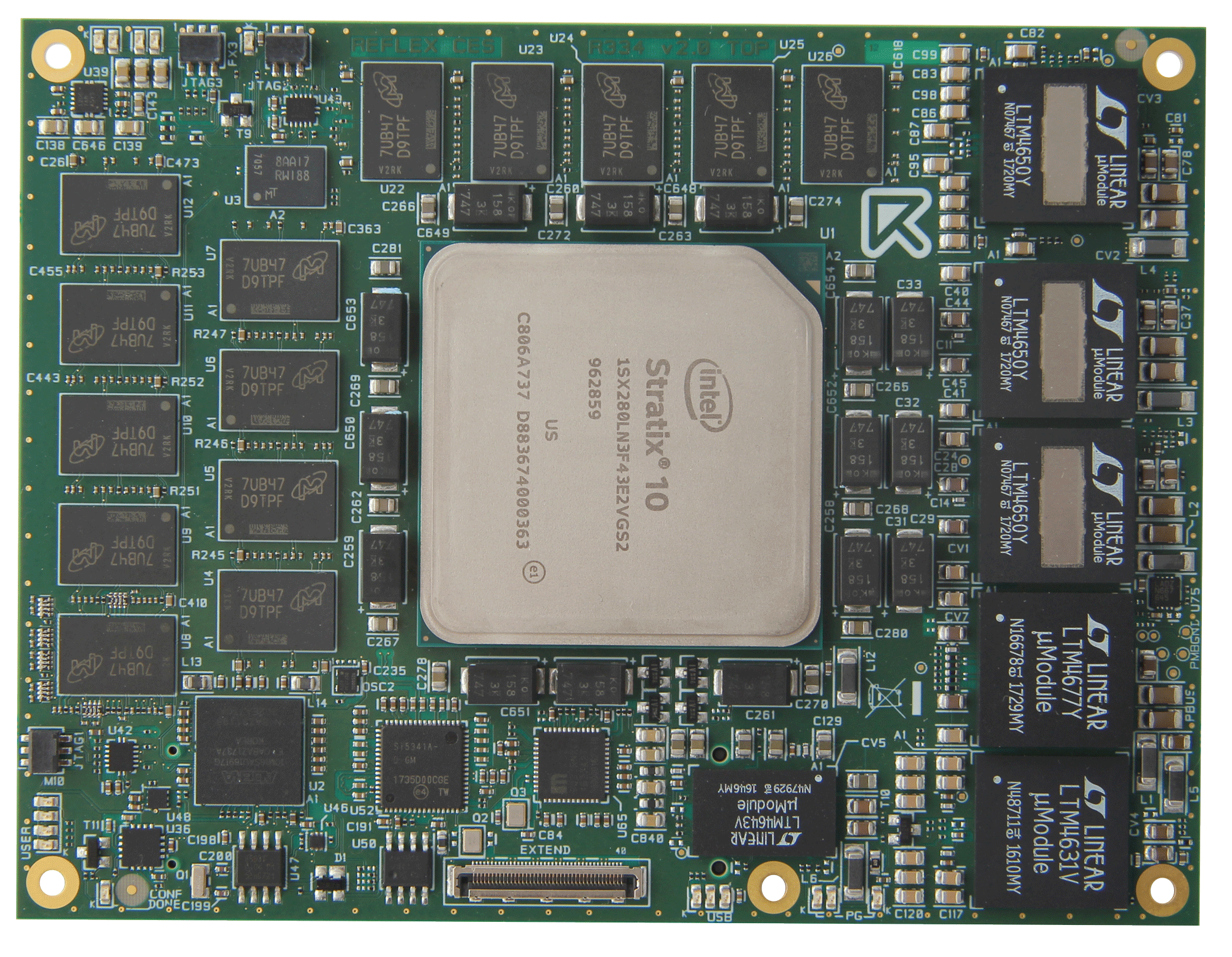

Altera®のAgilex™ 7 を搭載したAres SOM、Stratix® 10 SoCを搭載したCOMXpress SOM、Arria® 10 SoCを搭載したAchilles SOMの3種です。
以下のテーブルは各SOMの仕様概要です。
|
Agilex™ 7 F-Series SoC搭載SOM |
Stratix® 10 SoC搭載SOM |
Arria® 10 SoC搭載SOM |
|||
|
名称 |
Ares SoM |
COMXpress SoM |
Achilles SoM(V5 Indus) |
Achilles SoM(V5 Lite) |
|
|
|
|
|
|||
|
FPGA型番 |
AGFB012R24C2I2V (RXCAGF012PR24-SOM00I) |
AGFB027R24C2I1VC (RXCAGF027PR24-SOM00I) |
1SX280LN3F43I2VG |
10AS066H2F34I1HG |
10AS027H3F34E2SG |
|
Memory (DDR4) |
3 banks DDR4, 24 GByte total: HPS= 1 bank DDR4 x72bit bus, 8GByte, @2666MT/s FPGA= 2 banks DDR4 x72bit bus, 8GByte each, @2666MT/s |
4x memory banks on board DDR4: 3x banks on FPGA, 16GB + ECC, x72bit, @2400MT/s 1x bank mutual HPS/ FPGA, 8GB + ECC, x72bit, @2400MT/s / @1866MT/s (if HPS is used) |
32bit wide bank for FPGA 4GByte @2400MT/s 32bit wide bank for HPS 3GByte @2400MT/s |
32bit wide bank for FPGA 4GByte @2133MT/s 32bit wide bank for HPS 3GByte @2133MT/s |
|
|
Communication Interfaces |
|||||
|
Board Dimensions |
107mm x 85mm (4.2 x 3.4 inches) |
Length : 125mm (4.92inches) Width : 95mm (3.74 inches) Height (without heatsink) : 11.91mm (with 5mm Standoffs) 14.91mm (with 8mm Standoffs) |
83.1 x 95 mm (3.3 x 3.8 inches) |
||
|
carrier board |
Ares carrier board |
COMXpress PCIe carrier board |
Achilles PCIe carrier board |
||
|
URL |
https://www.reflexces.com/modules/intel-agilex-7-f-series-soc/ares-som |
https://www.reflexces.com/modules/intel-stratix-10-soc/comxpress-som |
https://www.reflexces.com/modules/intel-arria-10-soc/achilles-som |
||
お問い合わせ
各製品に関してご不明点などありましたら、弊社までお問い合わせください。
