製品概要
BLDC モーターに最適な駆動を提供するためには、検出するパラメーターが多数で適切な多相 PWM 波形を生成するために必要な複雑なアルゴリズムが必要となります。
実際のアプリケーションでは、電源電圧は、小型バッテリー動作の約 8V から、家庭用電化製品などの整流および力率補正された主電源の最大 400V までの範囲になります。モーターは逆転できる必要がある場合があり、センサーが内蔵されている場合とそうでない場合があり、ユーザーは、モーター制御特性を変更する可能性のあるフィールド更新機能を機器に期待することが増えています。
Qorvo社のインテリジェントモーターコントローラーIC Power Application Controllers® (PAC)のPAC5xxxシリーズはドライブおよび制御機能をすべて統合しています。これらは、2.5MSPS 12 ビット ADC を備えた 128kB のフラッシュと 32kB の SRAM メモリーを備えた 150MHz で動作する Arm® Cortex®-M4F または 1MSPS 10 ビット ADC を備えた 50MHz の 32kB のフラッシュと 8kB の SRAM を備えた -M0 バリアントのいずれかをベースにしています。(図1)

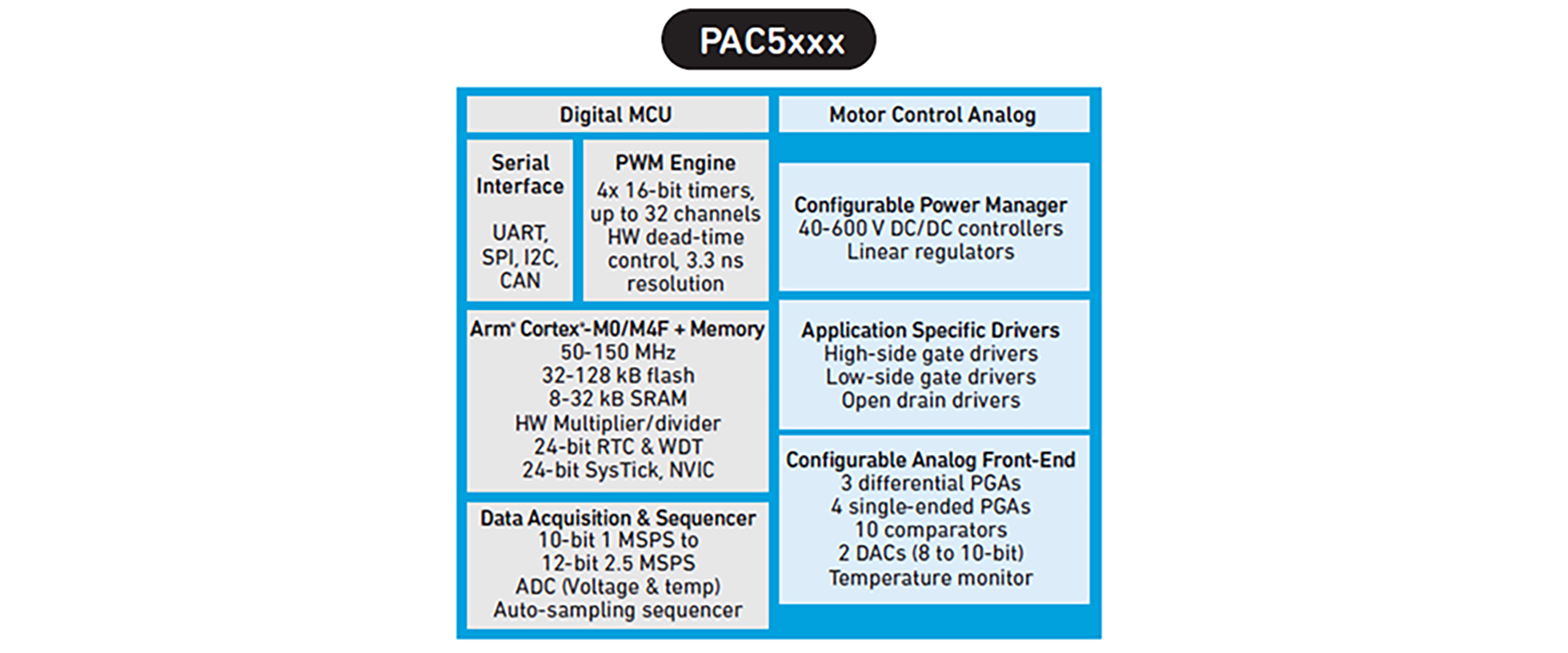

図1:QorvoのPAC5 series BLDC controller functions
Qorvo社のインテリジェントモーターコントローラー Power Application Controllers® (PAC)シリーズは、任意の BLDC モーター制御アプリケーション向けに複数のセンサーと通信インターフェースを統合しており、特定のモーターに対して細かい分解能で「自動調整」モードで PWM を構成、更新し、最適化する機能を備えています。
高いピーク電流定格を備えた三相ゲートドライバーは、市場で初めて最大 600V のハイサイド電圧定格と統合されています。基板スペースと BOM コストを最小限に抑えるために、内部リニアレギュレーターとスイッチングレギュレーターも組み込まれています。
コンフィギュラブル・アナログ・フロント・エンド (CAFE) は、差動プログラマブル・ゲイン・アンプ、シングルエンド・プログラマブル・ゲイン・アンプ、コンパレーター、デジタル・アナログ・コンバーター、プログラマブルで相互接続可能な信号サンプリング用I/O、フィードバック増幅、複数のアナログ入力信号のセンサー・モニタリングなどで構成されます。
製品ラインアップ (PACファミリー)
Qorvo社のインテリジェントモーターコントローラー Power Application Controllers® (PAC)のPAC5xxxシリーズを使用することによって、PCB スペースを大幅に節約でき、競合ソリューションに比べて BOM を 30% 削減できます。また、高性能 MCU により、設計者は安全基準、診断、自己チェック機能などの他の付加価値機能を追加し、ツールの信頼性と品質を向上させることができます。 ユーザーは、より軽量でコンパクトで信頼性が高く、バッテリー寿命が長いツールの恩恵を受けます。
ブラシレス DC モーターの効率は、家電製品、電動工具、幅広い産業用および民生用用途など、小型、軽量、制御性、高トルクも求められる用途にとって理想的な選択肢となっています。これまで、高度な制御と駆動の複雑さとコストがBLDCモーターの普及の障壁となっていましたが、Qorvo社のPACシリーズは、統合された汎用性の高いコスト効率の高いソリューションです。包括的なサポートが利用できるため、超高性能 BLDC モーターコントローラーの実装が産業市場および民生市場の幅広いアプリケーションで迅速かつ簡単になり、設計プロセスのリスクが軽減され、市場投入までの時間短縮を実現します。
詳細の製品仕様などをご覧になりたい方は、以下のメーカーページをご参照ください。また、弊社より提案も可能ですので、その際は、ぜひお問い合わせください。
Qorvo インテリジェントモーターコントローラー製品一覧ページ
種別 | 型番 | データシート | 電源トポロジー |
600V モーターコントーラー (BLDC/PMSM/AC Induction) |
PAC5256 | 600V AC/DCフライバック | |
PAC5556A | 600V 降圧 | ||
PAC5250 | 600V AC/DCフライバック | ||
PAC5210 | 600V AC/DCフライバック | ||
160V モーターコントーラー (BLDC/PMSM) |
PAC5532 | 160V降圧 | |
PAC5232 | 160V降圧 | ||
70V モーターコントーラー (BLDC/PMSM) |
PAC5523A | 70V降圧/SEPIC | |
PAC5524 | 70V降圧/SEPIC | ||
PAC5223 | 70V降圧 | ||
PAC5225 | 70V降圧 | ||
40V - 52V モーターコントーラー (BLDC/PMSM) |
PAC5285 | チャージポンプ | |
PAC5526 | 48Vチャージポンプ | ||
PAC5527 | 48Vチャージポンプ | ||
PAC5222 | 44V降圧/SEPIC |
採用アプリケーション
主な採用アプリ―ションとしては電動工具や園芸工具に加えて、ブラシ付き DC モーターから BLDC に切り替わりつつある次世代システムには、白物家電、HVAC システム、自動車、航空宇宙、防衛および医療機器などがあります。(図2)

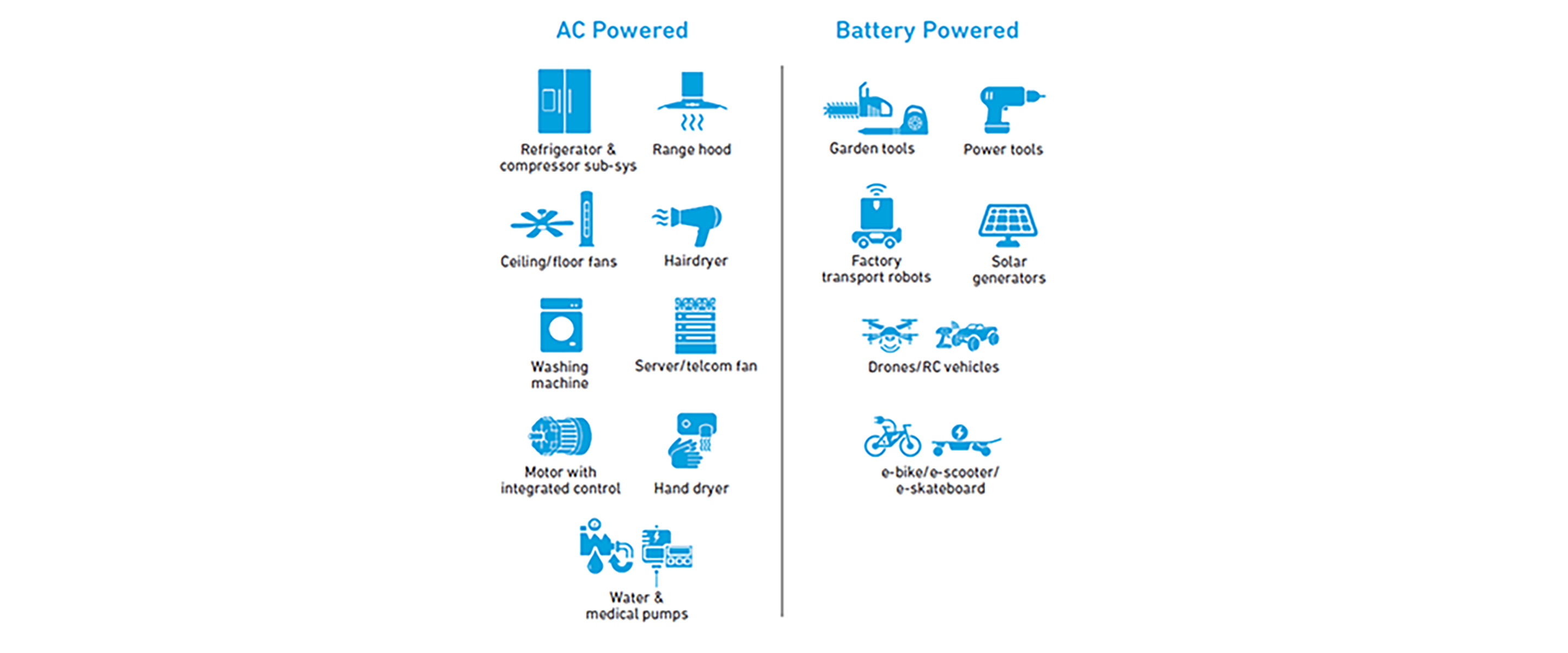

図2:主な採用アプリケーション
