製品概要

Power Integrations のゲートドライバーは、IGBT および SiC MOSFET を駆動するためのゲートドライバー製品群です。高電圧・高出力の電力変換回路において、パワーデバイスを安全かつ確実にオン/オフするために必要な機能を備えています。これらのゲートドライバー製品は、ガルバニック絶縁、各種保護機能、絶縁 DC/DC 電源など、パワーデバイス駆動に必要な機能を統合しており、産業機器、エネルギー分野、交通インフラ向けの電力変換装置で使用されています。

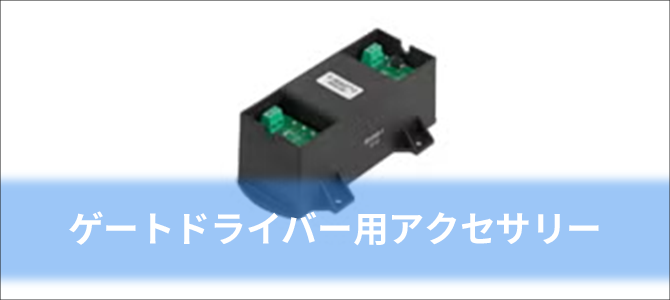

Power Integrationsでは、開発フェーズや設計方針に応じて選択できるよう、ゲートドライバー IC、ドライバーコア、完成基板 (Plug & Play) といった複数の製品形態を提供しています。これにより、評価・立ち上げ用途から自社設計を前提とした量産設計まで、用途に応じた製品選定が可能です。また、対応アクセサリーとして、ゲートドライバー製品と組み合わせて使用可能な絶縁 DC/DC コンバーターや接続ケーブルもメーカーより提供されています。

ゲートドライバー製品の選び方

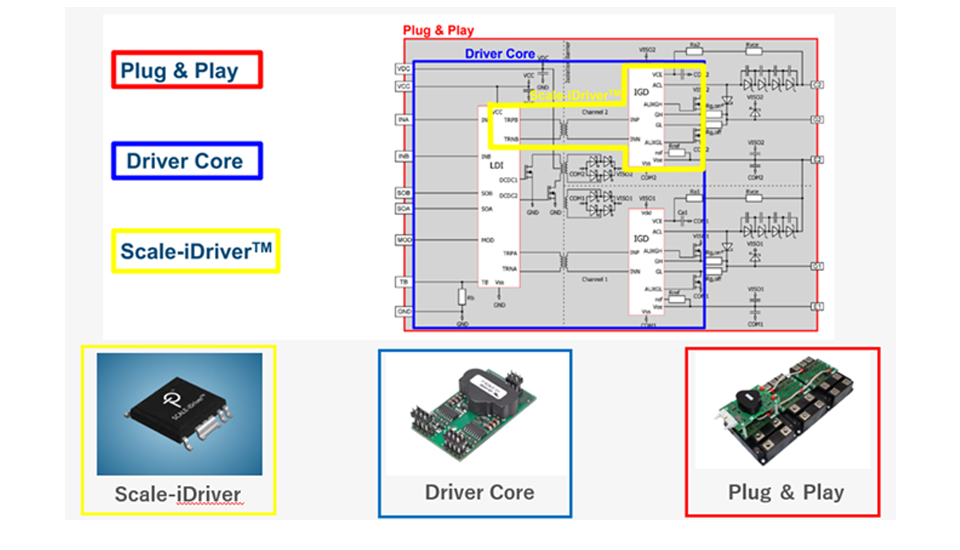

Power Integrations のゲートドライバー製品は、ゲートドライバー回りの回路をどこまで自社で設計するかという考え方の違いによって選択します。回路設計をすべて自社でおこなうのか、ある程度まとまった機能を持つ製品を使って設計を簡略化するのか、あるいはゲートードライバー回りの設計そのものを既製の完成基板で代用するのか、その違いが、各製品群の位置づけです。

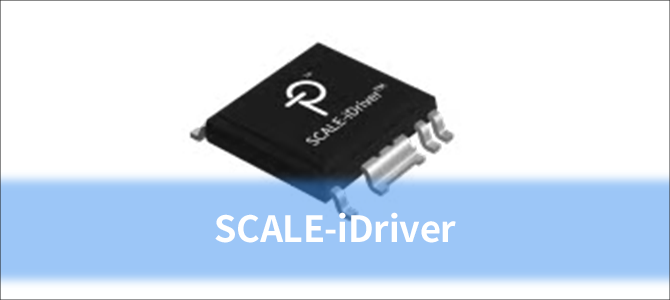

■ ゲートドライバー IC (SCALE‑iDriver)
ゲートドライバー IC単体の製品で、ゲート抵抗や保護回路、絶縁電源などを含めたゲートドライバー回りの回路を 0 から自社で設計する場合に用いられます。回路構成やゲート条件を細かく最適化したい、ゲートドライバー回路も含めて自社設計として管理したいといった設計方針に適しています。

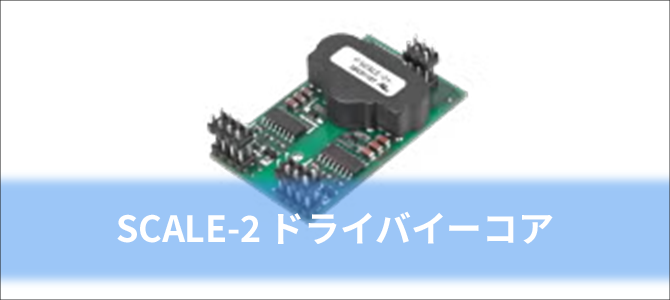

■ ドライバーコア (Driver Core)
ゲートドライバー IC に加えて、ガルバニック絶縁や保護機能、絶縁 DC/DC 電源などの基本機能を内蔵した製品です。ゲートドライバー回りの回路を一から作ることは避けつつ、周辺回路や実装方法については自社で設計したい場合に適しており、回路設計の一部を既製品で置き換えるという考え方の製品群です。

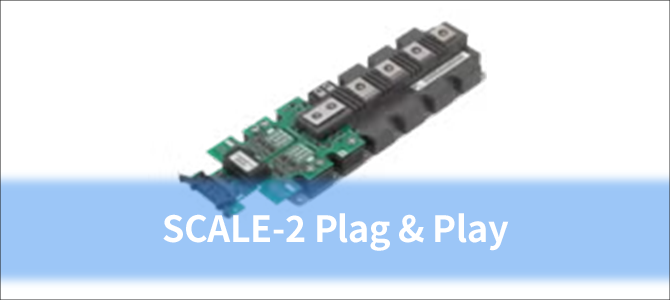

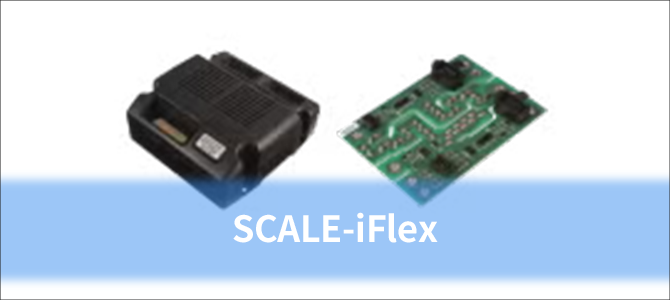

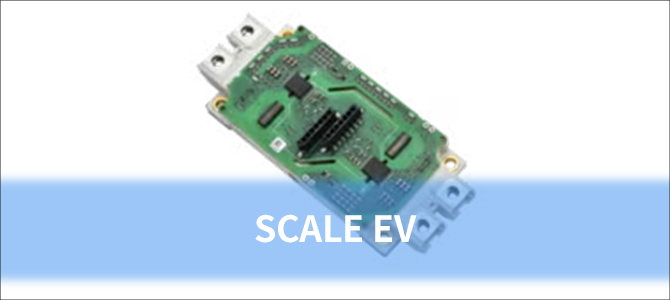

■ 完成基板 (Plug & Play)
ゲート抵抗や保護回路を含めて実装済みのゲートドライバー基板で、対応するパワーモジュール向けに設計・検証されています。ゲートドライバー回りの回路そのものを自社で設計するのではなく、メーカーで設計・検証された構成をそのまま採用することで、ゲートドライバー回りの設計工数や設計リスクをまとめて削減したい場合に適しています。
