初の 1700V GaN スイッチング電源用 IC、DC 1000V 入力で 90% の効率を実現
業界初の 1700V 窒化ガリウム (GaN) スイッチを、InnoMux-2 IC ファミリーの新しい製品としてリリースしました。これにより、GaN 技術を用いたアプリケーション領域が大きく広がります。 InnoMux-2 デバイスにより、最大 3つの出力を個別に制御する、ワンコンバーター型のフライバック電源の設計が可能になります。
Power Integrations の PowiGaN 技術による 1700V 定格の実現は、GaN パワー エレクトロニクスの発展における重要な分岐点であり、GaN デバイスが、3相メーターや、自動車用充電器およびソーラーインバーターの補助電源などの産業用の用途において、高価なシリコンカーバイド (SiC) トランジスターに取って代わることを可能にしました。 この新しい IC は、公称電圧 DC1000V の電源に容易に対応し、最大 100W で 90% の効率を実現します。
1700V InnoMux-2 IC は、Power Integrations による 4 つの先駆的な革新技術の利点を組み合わせたものです。
・1700V PowiGaN スイッチ：業界をリードする、窒化ガリウムの電圧定格
・InnoMux-2 の多出力機能：後段のレギュレーターなしで個別に出力を制御
・FluxLink レギュレーション：フォトカプラーを用いない絶縁バリアー間の通信
・ワンチップ ゼロ電圧スイッチング：アクティブクランプなしでスイッチング損失を最小化
InnoMux-2 デバイスにより、システム技術者は、電源アーキテクチャーを再検討し、DC-DC ステージを主電源システムへと取り込むことができます。 各出力は 1% 以内の正確さで制御され、InnoMux-2 コントローラーは軽負荷の給電を管理し、ダミー抵抗が必要ではなくなることから、無負荷時待機電力を削減します。
以下の評価キットが注文できるようになりました。

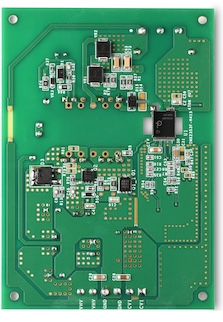

RDK-1053 – 2つの出力を個別に制御できる 60W フライバック コンバーター
・最大負荷時の効率は 90%
・DC 70V～ DC 1000V の入力
・5V / 2.5A および 24V / 2A の出力。各出力とも ±1% の正確さで制御
・保護回路用フォトカプラを必要としない出力電圧保護
詳細については、以下のページをご覧ください。
・InnoMux2-EP データ シート
・PI Expert – 仕様を即座に試作可能な設計に変換するオンライン設計ツール
