製品概要

Parade Technologies社のPCI Express® (PCIe®) Gen6 デバイスは、PAM4 変調方式による最大 64GT/s の PCIe Gen6 までをサポートします。

製品の主な特長

PAM4 変調方式による最大 64GT/s の PCIe Gen6 までをサポート
PCIe の各種省電力状態をサポート
最大 18dB までのプログラマブルイコライザーを搭載

製品ラインアップ

PS8596

PS8596 は、双方向 16レーン対応の PCIe リニアリドライバーで、PAM4 変調方式による最大 64GT/s の PCIe Gen6 までをサポートします。基板配線やケーブルによる信号損失を補償するためのプログラマブルイコライザーを内蔵しており、優れたリニア特性を維持することで、PCIe リンクトレーニング時の信号の透明性を確保し、信号品質 (SI) を保ちます。また、入力信号がしきい値を下回った際に出力をコモンモード電圧に切り替える「自動スキルチ機能」を搭載しており、不要な信号の再送出を防止します。

省電力機能も充実しており、PCIe の各種省電力モード（L0s、L1、さらに深い省電力状態であるL1.1、L1.2）に完全対応しています。これらのモードへの遷移は、システムと接続された CLKREQB ピンを通じて制御されます。さらに、チャンネル単位の電力管理機構により、アイドル状態のレーンは自動的に低消費電力モードに移行し、有効な信号を検出すると即座に復帰します。設定は、SMBus/I²C によるプログラミング、または外部 EEPROM からのロードに対応しています。高いリニア性、高度なイコライゼーション、きめ細かな電力管理機能を兼ね備えた PS8596 は、サーバーやデータセンターなどの PCIe Gen6 プラットフォームにおける、高帯域・低消費電力アプリケーションに最適です。

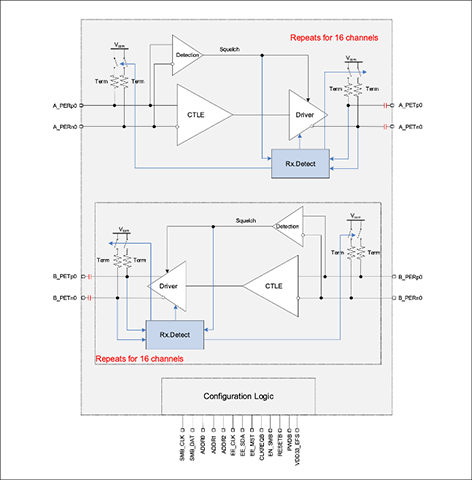

■特長＆ブロック図

・2.5GT/s、5.0GT/s、8.0GT/s、16.0GT/s、32.0GT/s および 64GT/s (PAM4)
での PCIe 動作をサポート
・すべてのリンク分割 (bifurcation) 構成に対応した 16本の双方向レーン
・PCIe リンクトレーニングおよび電力管理をサポート
・PCIe の各種省電力状態をサポート
　　- L1 および L0s：スタンバイモード
　　- L1.1 および L1.2：スリープモード
・自動スキルチ機能を内蔵
・最大 18dB までのプログラマブルイコライザーを搭載
・超低レイテンシーで CXL3.0 をサポート
・送信側に AC 結合コンデンサーを内蔵
・SMBus/I²C による設定および外部 EEPROM による設定をサポート
・単一の 2.5V 電源で動作
・ESD 耐性：4KV (HBM)、2KV (CDM)
・8.9mm × 22.8mm の 354 ボール BGA パッケージ
・Intel PCIe 6.0 標準のボールマップとピン互換

■対象アプリケーション

・サーバー
・データセンター
・ワークステーション
・ストレージ機器

PS8598

PS8598 は、双方向 8レーン対応の PCIe リニアリドライバーで、PAM4 変調方式による最大 64GT/s の PCIe Gen6 までをサポートします。基板配線やケーブルによる信号損失を補償するためのプログラマブルイコライザーを内蔵しており、優れたリニア特性を維持することで、PCIe リンクトレーニング時の信号の透明性を確保し、信号品質 (SI) を保ちます。また、入力信号がしきい値を下回った際に出力をコモンモード電圧に切り替える「自動スキルチ機能」を搭載しており、不要な信号の再送出を防止します。低消費電力設計により、ヒートシンクが不要となり、システム設計の簡素化と部品コスト (BoM) の削減に貢献します。

省電力機能も充実しており、PCIe の各種省電力モード（L0s、L1、さらに深い省電力状態であるL1.1、L1.2）に完全対応しています。これらのモードへの遷移は、システムと接続された CLKREQB ピンを通じて制御されます。さらに、チャンネル単位の電力管理機構により、アイドル状態のレーンは自動的に低消費電力モードに移行し、有効な信号を検出すると即座に復帰します。設定は、SMBus/I²C によるプログラミング、または外部 EEPROM からのロードに対応しています。高いリニア性、高度なイコライゼーション、きめ細かな電力管理機能を兼ね備えた PS8598 は、サーバーやデータセンターなどの PCIe Gen6 プラットフォームにおける、高帯域・低消費電力アプリケーションに最適です。

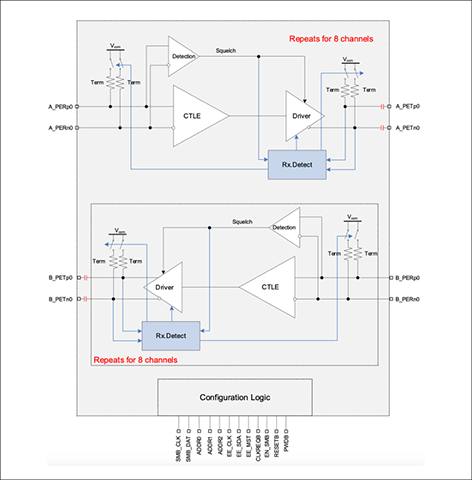

■特長＆ブロック図

・2.5GT/s、5.0GT/s、8.0GT/s、16.0GT/s、32.0GT/s および 64GT/s (PAM4)
での PCIe 動作をサポート
・最大 16リンク構成に対応した 8本の双方向レーン
・PCIe リンクトレーニングおよび電力管理をサポート
・PCIe の各種省電力状態をサポート、
スリープモード時の消費電力は合計 1mW
　　- L1 および L0s：スタンバイモード
　　- L1.1 および L1.2：スリープモード
・自動スキルチ機能を内蔵
・最大 18dB までのプログラマブルイコライザーを搭載
・超低レイテンシーで CXL3.0 をサポート
・送信側に AC 結合コンデンサーを内蔵
・SMBus/I²C による設定および外部 EEPROM による設定をサポート
・単一の 2.5V 電源で動作
・ヒートシンク不要
・ESD 耐性：4KV (HBM)、2KV (CDM)
・8.9mm × 13.2mm の 211 ボール BGA パッケージ
・Intel PCIe 6.0 標準のボールマップとピン互換

■対象アプリケーション

・サーバー
・データセンター
・ワークステーション
・ストレージ機器

PS8594

PS8594 は、双方向 4レーン対応の PCIe リニアリドライバーで、PAM4 変調方式による最大 64GT/s の PCIe Gen6 までをサポートします。基板配線やケーブルによる信号損失を補償するためのプログラマブルイコライザーを内蔵しており、優れたリニア特性を維持することで、PCIe リンクトレーニング時の信号の透明性を確保し、信号品質 (SI) を保ちます。また、入力信号がしきい値を下回った際に出力をコモンモード電圧に切り替える「自動スキルチ機能」を搭載しており、不要な信号の再送出を防止します。低消費電力設計により、ヒートシンクが不要となり、システム設計の簡素化と部品コスト (BoM) の削減に貢献します。

省電力機能も充実しており、PCIe の各種省電力モード（L0s、L1、さらに深い省電力状態であるL1.1、L1.2）に完全対応しています。これらのモードへの遷移は、システムと接続された CLKREQB ピンを通じて制御されます。さらに、チャネル単位の電力管理機構により、アイドル状態のレーンは自動的に低消費電力モードに移行し、有効な信号を検出すると即座に復帰します。設定は、SMBus/I²C によるプログラミング、または外部 EEPROM からのロードに対応しています。高いリニア性、高度なイコライゼーション、きめ細かな電力管理機能を兼ね備えた PS8594 は、サーバーやデータセンターなどの PCIe Gen6 プラットフォームにおける、高帯域・低消費電力アプリケーションに最適です。

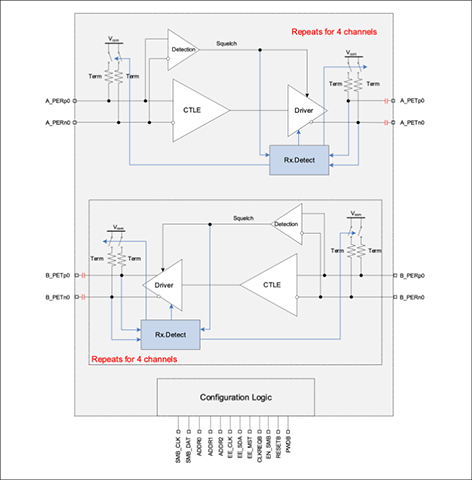

■特長＆ブロック図

・2.5GT/s、5.0GT/s、8.0GT/s、16.0GT/s、32.0GT/s および 64GT/s (PAM4)
での PCIe 動作をサポート
・最大 16リンク構成に対応した 4本の双方向レーン
・PCIe リンクトレーニングおよび電力管理をサポート
・PCIe の各種省電力状態をサポート、
スリープモード時の消費電力は合計 1mW
　　- L1 および L0s：スタンバイモード
　　- L1.1 および L1.2：スリープモード
・自動スキルチ機能を内蔵
・最大 18dB までのプログラマブルイコライザーを搭載
・超低レイテンシーで CXL3.0 をサポート
・送信側に AC 結合コンデンサーを内蔵
・SMBus/I²C による設定および外部 EEPROM による設定をサポート
・単一の 2.5V 電源で動作
・ヒートシンク不要
・ESD 耐性：4KV (HBM)、2KV (CDM)
・8.9mm × 8.4mm の 139 ボール BGA パッケージ
・Intel PCIe 6.0 標準のボールマップとピン互換

■対象アプリケーション

・サーバー
・データセンター
・ワークステーション
・ストレージ機器

PS8592

PS8592 は、最大 64GT/s（PAM4方式）の PCIe Gen6 に対応した、8チャネルの単一方向（ユニディレクショナル）PCIe リニアリドライバーです。基板配線やケーブルによる信号損失を補償するためのプログラマブルイコライザーを内蔵しており、優れたリニア特性を維持することで、PCIe リンクトレーニング時の信号の透明性を確保し、信号品質 (SI) を保ちます。また、入力信号がしきい値を下回った際に出力をコモンモード電圧に切り替える「自動スキルチ機能」を搭載しており、不要な信号の再送出を防止します。低消費電力設計により、ヒートシンクが不要となり、システム設計の簡素化と部品コスト (BoM) の削減に貢献します。

省電力機能も充実しており、PCIe の各種省電力モード（L0s、L1、さらに深い省電力状態であるL1.1、L1.2）に完全対応しています。これらのモードへの遷移は、システムと接続された CLKREQB ピンを通じて制御されます。さらに、チャネル単位の電力管理機構により、アイドル状態のチャネルは自動的に低消費電力モードに移行し、有効な信号を検出すると即座に復帰します。設定は、SMBus/I²C によるプログラミング、または外部 EEPROM からのロードに対応しています。高いリニア性、高度なイコライゼーション、きめ細かな電力管理機能を兼ね備えた PS8592 は、サーバーやデータセンターなどの PCIe Gen6 プラットフォームにおける、高帯域・低消費電力アプリケーションに最適です。さらに、チャンネルベースのアーキテクチャーにより、AI ケーブル最適化用途にも有効で、双方向リンクの両端に個別にリドライバーを配置することで、最大性能を引き出すことが可能です。

■特長＆ブロック図

・2.5GT/s、5.0GT/s、8.0GT/s、16.0GT/s、32.0GT/s および 64GT/s (PAM4)
での PCIe 動作をサポート
・最大 8 または 16リンク構成に対応した 8本の単一方向チャンネル
・PCIe リンクトレーニングおよび電力管理をサポート
・PCIe の各種省電力状態をサポート、
スリープモード時の消費電力は合計 1mW
　　- L1 および L0s：スタンバイモード
　　- L1.1 および L1.2：スリープモード
・自動スキルチ機能を内蔵
・最大 18dB までのプログラマブルイコライザーを搭載
・超低レイテンシーで CXL3.0 をサポート
・送信側に AC 結合コンデンサーを内蔵
・SMBus/I²C による設定および外部 EEPROM による設定をサポート
・単一の 2.5V 電源で動作
・ヒートシンク不要
・ESD 耐性：4KV (HBM)、2KV (CDM)
・5.2mm × 10.5mm の 136 ボール BGA パッケージ
