製品概要

パレードテクノロジーズ社 HDMI™ 1.4b / DVIレベルシフター/リピーター製品は、PS8201、PS8203、PS8402Aです。また、リピーター/リタイマー製品は、PS8407Aです。

製品の主な特長

HDMI™ 1.4b仕様に準拠し、レーンあたり最大 3.0Gbpsの TMDS™ データレートを実現
プログラム可能な TMDS™ 出力プリエンファシス
フェールセーフ動作と電源管理のための自動出力スケルチ回路
自動パワーダウン管理

製品ラインアップ

PS8201

HDMI™ または DVI デジタルビデオインターフェースアプリケーション用のリピーターです。DC または AC 結合の TMDS™ クロックおよびデータ入力を受け入れることができるため、低電圧の AC 結合 HDMI™ または DVI トランスミッターを使用するソースデバイスの電圧レベルシフターとして機能できます。HDMI™ /DVI ビデオ規格と互換性のある DC 結合 HDMI™ /DVI 信号を出力します。

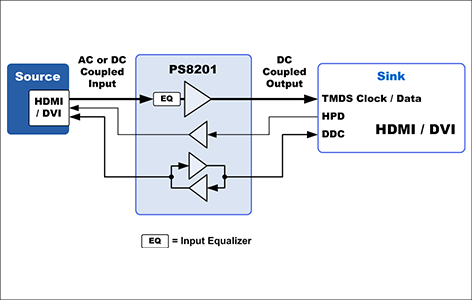

■特長＆ブロック図

・HDMI™ 1.4b仕様に準拠し、レーンあたり最大 3.0Gbpsの
TMDS™ データレートを実現
・HDMI™ 経由で 4k x 2kフォーマット (24 または 30fps) および
3D フォーマットをサポート
・ACまたはDC TMDS入力信号結合
・PCB、ケーブル、コネクターの損失を補償するプログラム可能な入力イコライザー
・プログラム可能な TMDS™ 出力プリエンファシス
・HDMI™ /DVI 向けの独自の EMI 低減機能
・DDC アクティブ信号バッファリングとサイドバンド信号の
パッシブスイッチモードの両方をサポート
・自動パワーダウン管理
・フェールセーフ出力および電源管理のための自動スケルチ
・低消費電力
・システム実装の柔軟性を実現するピンと I2C デバイスの両方の制御モード
・3.3V および 1.5V 電源 (PS8201A) または 3.3V 単一電源 (PS8201B)
・5x5mm 40ピン TQFN RoHS準拠、ハロゲンフリーパッケージ
・動作温度範囲：0℃ ～ 70℃
・ESD：8kV(HBM)

■対象アプリケーション

・PCマザーボード
・グラフィックカード
・ドッキングステーション

PS8203

HDMI™ または DVI デジタルビデオインターフェースアプリケーション用のリドライビングリピーターデバイスです。消費電力が非常に低く、小型パッケージで提供されるため、バッテリー駆動のアプリケーションに最適です。DC または AC 結合された TMDS™ クロックおよびデータ入力を受け入れることができ、低電圧の AC 結合された HDMI™ または DVI トランスミッターを使用するソースデバイスの電圧レベルシフターとして機能することができます。HDMI™ /DVI ビデオ規格と互換性のある DC 結合 HDMI™ /DVI 出力信号を提供します。

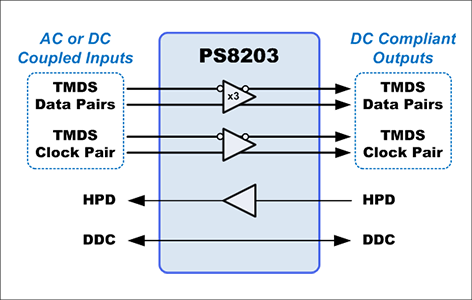

■特長＆ブロック図

・HDMI™ 1.4b 仕様に準拠し、TMDS™ データチャネルあたり最大 3.0 Gbpsをサポート
・HDMI™ 経由で 4k x 2kフォーマットおよび 3D フォーマットをサポート
・レベルシフターおよびリドライバーアプリケーション向けのAC入力カップリングが可能
・リピーター/リドライバーアプリケーション向けの DC 入力カップリングが可能
・PCB、ケーブル、コネクターの損失を補償するプログラム可能な入力イコライザー
・プログラム可能な TMDS™ 出力プリエンファシス
・HPD と DDC はシンク側で HDMI™ 互換、ソース側で
HPD と DDC の出力電圧レベルを調整可能
・待機電力 0.1mW未満の自動パワーダウン管理
・フェールセーフ出力および電源管理のための自動スケルチ
・超低消費電力
・32ピン 3x6mm TQFN ハロゲンフリー RoHSパッケージ
・動作温度範囲：0℃ ～ 85℃

■対象アプリケーション

・PC / ノートブック
・タブレット
・スマートフォン
・ドッキングステーション

PS8402A

Type 2デュアルモード DisplayPort™ (DP++) ケーブルアダプターアプリケーション向けに、特別に設計された HDMI™ レベルシフター/リピーターです。 DisplayPort™-to-DVI または DisplayPort™-to-HDMI™ Type 2アダプターで使用できるように設計されています。最大 3.0Gbps TMDS™ データレートをサポートし、ジッター耐性のある TMDS™ レシーバーとジッタークリーニング TMDS™ トランスミッターを統合します。

TMDS™ 入力からデータとクロックのジッターとタイミングスキューを除去し、超低ジッターの HDMI™ 出力を提供します。I2C-over-AUX 変換と、Type 2 DisplayPort™ デュアルモードアダプターの実装に必要なレジスタが含まれています。既存のデュアルモード DP ソースデバイスだけでなく、Type 2 アダプターで有効になっている新しいデュアルモードソースとも下位互換性があります。このデバイスは、マザーボード、グラフィックボード、またはドッキングアプリケーションで使用して、Type 2 アダプターのビデオドライバーを活用することもできます。

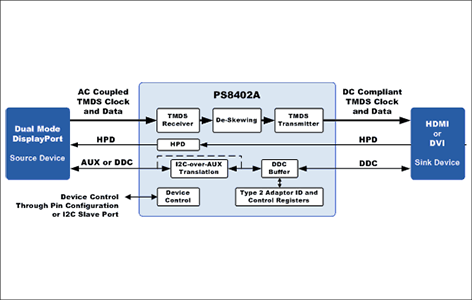

■特長＆ブロック図

・Type 2ケーブルアダプターアプリケーション用の VESA® デュアルモード
DisplayPort™ 標準バージョン 1に準拠
・必要な Tyep 2ケーブルアダプターの識別、制御レジスタおよび I2C-over-AUX変換有
・最大 3.0Gbps (300MHz TMDS™ クロック) の HDMI™ 1.4b 仕様に準拠
・4K x 2K および 1080p ステレオ 3D HDMI™ フォーマットをサポート
・クロックおよびデータジッタークリーニング：
帯域外 HDMI™ クロックジッターに対する 12dB ジッター減衰パフォーマンス
・CrystalFree動作：外部リファレンスクロックは不要
・ACおよびDC入力結合可能
・プログラマブル受信機イコライゼーション
・プログラム可能な TMDS™ 出力プリエンファシスと EMI 低減
・ペア間およびペア内の自動デスキュー
・自動パワーダウン管理
・フェールセーフ動作と電源管理のための自動出力スケルチ回路
・柔軟なピンおよび I2C 制御モードのオプション
・3.3Vおよび1.5V電源
・5x5mm 40ピンTQFNパッケージ
・動作温度範囲： 0℃ ～ 70℃
・ESD：8kV(HBM)

■対象アプリケーション

・Type 2 デュアルモード DP ビデオアダプター
・PCマザーボード
・グラフィックカード
・ドッキングステーション

PS8407A

ジッターを除去し、最大 300MHz TMDS™ クロックレートをサポートすることで HDMI™ 1.4b を完全にサポートする低電力 HDMI™ リピーター/リタイマーです。HDMI リピーターアプリケーション向けに、ジッター耐性のある TMDS™ レシーバーとジッタークリーニング TMDS™ トランスミッターを統合しています。データとクロックのジッターとタイミングスキューの両方を TMDS™ 入力から除去し、超低ジッターの HDMI™ 出力を提供します。

ジッター減衰が必要なソース、シンク、およびリピーターデバイスのアプリケーションに最適です。このような要件は、特に高い TMDS™ クロックレートでの HDMI™ 出力ジッター要件を満たすために、Tx ジッターおよび/または誘発されたメディア (伝送パス) ジッターを除去するためにソースに存在する場合があります。また、信号の完全性を向上させるためのリピーター機能としてスイッチまたはシンク内で使用することもできます。

プログラム可能な入力イコライゼーションと出力プリエンファシス制御を使用することで、信号の完全性をさらに最適化できます。VESA® Dual-Mode DisplayPort™ Type 2 ケーブルアダプター DDC レジスタも含まれています。これにより、GPU は、標準のデュアルモード DisplayPort™ Type 2 アダプタードライバーを使用して、デバイスの設定を変更し、機能を識別できるようになります。必要な I2C-over-AUX トランザクションサポートを備えていないため、Type 2 ケーブルアダプター用には設計されていません。また、AC 結合または DC 結合された入力信号を受け入れることができます。

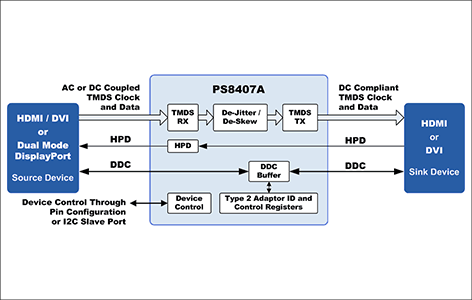

■特長＆ブロック図

・クロックおよびデータジッタークリーニングリタイマー：
帯域外 HDMI™ クロックジッターに対する 12dB ジッター減衰パフォーマンス
・超低消費電力
・デュアルモード DisplayPort™ Type 2 ケーブルアダプターレジスタを含む
(DDC のみ、I2C-over-AUX トランザクションサポートなし)
・CrystalFree動作：外部リファレンスクロックは不要
・最大 3.0Gbps (300MHz TMDS™ クロック) の HDMI™ 1.4b 仕様に準拠
・2.97Gbps (297MHz TMDS™ クロック) 動作を必要とする 4K x 2K および
1080p ステレオ 3D HDMI™ フォーマットをサポート
・レベルシフト用途に対応可能なAC入力カップリング
・リピーターアプリケーション向けの DC 入力カップリングが可能
・プログラマブル受信機イコライゼーション
・プログラム可能な TMDS™ 出力プリエンファシスと EMI 低減
・ペア間およびペア内の自動デスキュー
・自動パワーダウン管理
・フェールセーフ動作と電源管理のための自動出力スケルチ回路
・柔軟なピンおよび I2C 制御モードのオプション
・3.3Vおよび1.2V、1.35V、または1.5Vの電源が必要
・5x5mm 40ピンTQFNパッケージ
・動作温度範囲：
　　- 商業用：0℃ ～ 70℃
　　- 産業用：-40℃ ～ 85℃
・ESD：8kV(HBM)
