製品概要
パレードテクノロジーズ社 DisPlayPort™ to HDMI™ / DVI コンバーター製品は、DisplayPort™ (DP) から HDMI™ へのビデオインターフェースコンバーターで、ケーブルアダプター、テレビ受信機、モニター、およびビデオプロトコル変換を必要とするその他のアプリケーションに最適です。
製品の主な特長
- 入力は DisplayPort™ v1.4a に準拠 (PS186)
- 入力は DisplayPort™ v2.0 に準拠 (PS196)
- 出力はHDMI™ 2.0bに準拠 (PS186)
- 出力はHDMI™ 2.1に準拠 (PS196)
製品ラインアップ
PS171
アップストリーム DisplayPort™ ソースリンクからビデオとオーディオストリームの両方を受信し、HDMI™ または DVI 出力に変換する DisplayPort™ to HDMI™/DVI コンバーターです。 HDMI™ トランスミッターは HDMI™ 1.4b に準拠しており、最大 300MHz (3.0Gbps TMDS データレート) の TMDS クロックレートを使用するビデオ フォーマットをサポートします。
アクティブなプロトコル変換、つまり DisplayPort™ から HDMI™ または DisplayPort™ から DVI への DisplayPort™ 分岐機能をサポートします。構成とマイクロコードに外部 SPI ROM を使用する統合マイクロプロセッサーによって実現される匿名の自動操作を提供します。SPI ROM は、AUX チャネルまたはデバイスの I2C ポートを通じてフィールド更新できます。システム制御は専用の I2C スレーブ入力を使用して利用でき、I2C マスターインターフェースは外部 EDID および拡張機能に利用できます。統合された HDCP Rx および Tx キーにより、HDCP リピーター機能を含む HDCP コンテンツ保護を完全にサポートします。

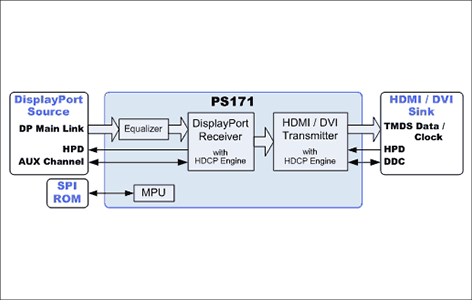

■特長&ブロック図

●一般的な特長
・ビデオフォーマット変換用に完全な DisplayPortTM レシーバーと
完全な HDMI/DVI トランスミッターを統合
・完全準拠の HDMI 出力、最大 300 MHz TMDS クロック、
HDMI 1.4 ビデオ形式をサポート
・完全準拠の DisplayPort 入力、ビデオ、
オーディオフル HDCP 1.3 コンテンツ保護のサポート
・6/8/10/12 bpc (コンポーネントあたりのビット数) の RGB をサポート
・YCbCr 4:4:4 および YCbCr 4:2:2 8/10/12 bpc をサポート
・オーディオ入力フォーマット: 8 チャンネル LPCM、
圧縮オーディオ (AC-3、DTS) および HBR オーディオフォーマット、
最大 24 ビットのオーディオサンプルサイズ および 192 kHz のサンプルレート
・SPI ROMインターフェースを備えたオンチップマイクロプロセッサーを搭載
・1.2Vコア電源と3.3V I/O電源
・内部水晶発振器、外部水晶または基準クロックをサポート
・56ピンQFNパッケージ
・ESD:
- HBM コネクターピン:8kV
- 他のすべてのピン:5kV
●DisplayPort™ レシーバー機能
・1.62Gbps と 2.7Gbpsの両方のデータレートで 1、2、および 4レーンをサポート
・内蔵の自動受信イコライゼーション
・フルリンクトレーニングとリンクなしトレーニング操作の両方をサポート
・ビデオ入力フォーマット:
- RGB:最大 12bpc
- YCbCr4:4:4 -4:2:2;最大 12bpc
・短縮ブランキングまたは短縮リフレッシュレートのタイミングモードをサポート
・音声入力フォーマット:8ch LPCM、圧縮音声、HBR
・24ビットのオーディオサンプルサイズ:最大 192kHz のサンプルレート
・DisplayPort™ スペクトラム拡散クロッキングをサポート
●HDMI™ /DVIトランスミッター機能
・HDMI™ 1.4b トランスミッター:最大 3.0Gbpsで 3D 1080p および 4K x 2K@30Hz 24ビットカラーをサポート
・ビデオ出力フォーマット:
- RGB:最大 12bpc
- YCbCr4:4:4 -4:2:2:最大 12bpc
・音声出力フォーマット:8ch LPCM、圧縮音声、HBR
・24ビットのオーディオサンプルサイズ:最大 192 kHz のサンプルレート

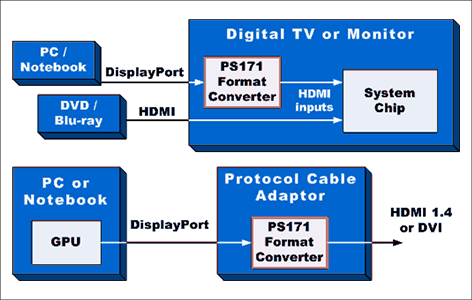

■対象アプリケーション

・ドッキングデバイス
・CE デバイスの DisplayPort™ 入力の有効化 (右図を参照)
・アクティブプロトコル DisplayPort™ -to-HDMI™ ビデオアダプター (右図を参照)
・アクティブプロトコル DisplayPort™ -to-DVI ビデオアダプター (右図を参照)
PS175
マザーボードアプリケーション向けに最適化された DisplayPort™ (DP) から HDMI™ 2.0a へのビデオインターフェースコンバーターです。DP 1.2 または DP 1.3 入力で使用するように設計されており、HDMI™ 2.0a を許容最大 TMDS デートレートの 6Gbpsまで出力できるため、24 bppの4:4:4 ビデオモーでで 60 fpsの 4K UHD ビデオが可能になります。
構成とマイクロコードに内部 SPI ROM を使用する統合マイクロプロセッサーによって実現される匿名の自動操作を提供します。SPI ROM は、DisplayPort™ AUX チャネルまたはデバイス I2C スレーブ入力を通じてフィールド更新できます。システム制御は I2C スレーブ入力を介して利用でき、I2C マスターインターフェースは外部 EDID および拡張機能に利用できます。統合された HDCP Rx および Tx キーにより、HDCP リピーター機能を含む HDCP 1.4 と HDCP 2.3 の両方のコンテンツ保護を完全にサポートします。

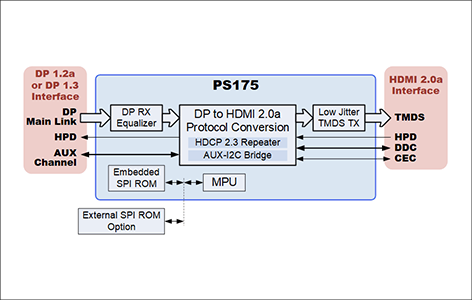

■特長&ブロック図

●一般的な特長
・ビデオフォーマット変換用に DisplayPort™ レシーバーと
HDMI™ 2.0a トランスミッターを統合
・HBR2 (5.4Gbps) データレートで 4レーン DP 1.2 または DP 1.3 入力を使用し、
24ビットカラーおよび 4:4:4 カラーサンプリングで 60Hz フレームレートで
最大 4096 x 2160のディスプレイ解像度をサポート
・ジッタークリーニング PLL は、広いコンプライアンスマージンで
安定した HDMI™ 出力信号を提供
・オンチップキーによる HDCP 1.4 および HDCP 2.3 リピーター機能
・YCbCr 4:4:4 /4:2:2 から YCbCr 4:2:0 への内部変換機能
・SPI ROMを内蔵したオンチップマイクロプロセッサーを搭載
・1.2Vコア電源&3.3V I/O電源
・低消費電力
・内部水晶発振器、外部水晶または基準クロックをサポート
・48ピン 6x6mm QFNパッケージ、RoHSハロゲンフリー (内部 SPI ROM)
・64ボール 7x7mm TFBGAパッケージ、RoHSハロゲンフリー (外部 SPI ROM が必要)
・ESD:7kV (HBM)
●DisplayPort™ レシーバー機能
・DisplayPort™ 1.1a、1.2a、および 1.3 を受入れ可能
・レーンあたり 1.62/2.7/5.4 Gbpsで 1/2/4 レーンをサポート
・フルリンクトレーニングおよびリンクなしトレーニング操作をサポート
・コンポーネントあたり 6/8/10/12 ビットでサポートされる RGB フォーマット
・YCbCr フォーマットは、4:4:4/4:2:2 ピクセル形式で 8/10/12 bppでサポート
・DP 1.3に従って CEC-Tunneling-over-AUX をサポート
・PCB および コネクターの損失を補償するプログラム可能な受信機イコライゼーション
・音声入力フォーマット:8ch LPCM、圧縮音声、HBR
・24 ビットのオーディオサンプルサイズ:最大 192 kHz のサンプルレート
・DisplayPort™ スペクトラム拡散クロッキングをサポート
・HDCP 1.3 および HDCP 2.2 コンテンツ保護、オンチップキーを含む
●HDMI™ /DVIトランスミッター機能
・HDMI™ 2.0a トランスミッター、TMDS データチャネルあたり最大 6.0 Gbps
・専用レセプタクルインターフェース信号による CEC サポート
・8/10/12 ビット/コンポーネントでサポートされる RGB フォーマット
・YCbCr フォーマットは、4:4:4/4:2:2/4:2:0 ピクセル形式で 8/10/12 bpcでサポート
・EMI/RFI低減のためのTMDSスクランブリングをサポート
・SCDC (ステータスおよび制御データチャネル) をサポート
・音声出力フォーマット:8ch LPCM、圧縮音声、HBR
・24 ビットのオーディオサンプルサイズ:最大 192 kHz のサンプルレート
・HDCP 1.4 および HDCP 2.3 コンテンツ保護、オンチップキーを含む
■対象アプリケーション
・ポータブルおよびデスクトップ PCアプリケーションにおける HDMI™ 2.0aマザーボード出力ソース
PS176
DisplayPort™ (DP) から HDMI™ 2.0 へのビデオインターフェースコンバーターで、ケーブルアダプター、テレビ受信機、モニター、およびビデオプロトコル変換を必要とするその他のアプリケーションに最適です。DP 1.1a、DP 1.2a、DP 1.3、または DP 1.4 を含む任意の DisplayPort™ 入力フォーマットを受け入れます。従来の HDMI™ および DVI ビデオモードだけでなく、HDMI™ 2.0 フォーマットも出力できます。HDMI™ 2.0 は、許容できる最大の TMDS デートレート 6Gbpsまでサポートされており、24 bppの 4:4:4 ビデオモードで 60 fps の 4K UHD ビデオが可能になります。
構成とマイクロコードに内部 SPI ROM を使用する統合マイクロプロセッサーによって実現される匿名の自動操作を提供します。SPI ROM は、ディスプレイポート AUX チャネルまたはデバイス I2C スレーブ入力を通じてフィールド更新できます。システム制御は I2C スレーブ入力を介して利用でき、I2C マスターインターフェースは外部 EDID および拡張機能に利用できます。統合された HDCP Rx および Tx キーにより、HDCP リピーター機能を含む HDCP 1.4 と HDCP 2.3 の両方のコンテンツ保護を完全にサポートします。

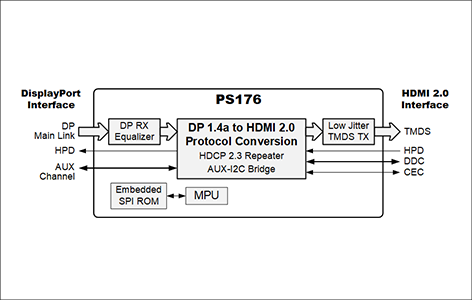

■特長&ブロック図

●一般的な特長
・ビデオ形式変換用に DisplayPort™ レシーバーと
HDMI™ 2.0 トランスミッターを統合
・HBR2 (5.4Gbps) データレートで 4レーン DP 1.2a、DP 1.3、または
DP 1.4 入力を使用し、24 ビットカラーおよび 4:4:4 カラーサンプリング、
60 Hz フレームレートで最大 4096 x 2160 のディスプレイ解像度をサポート
・ジッタークリーニング PLL は、広いコンプライアンスマージンで
安定した HDMI 出力信号を提供
・オンチップキーによる HDCP 1.4 および HDCP 2.3 リピーター機能
・YCbCr 4:4:4 /4:2:2 から YCbCr 4:2:0 への内部変換機能
・SPI ROMを内蔵したオンチップマイクロプロセッサーを搭載
・1.2Vコア電源&3.3V I/O電源
・低消費電力
・内部水晶発振器、外部水晶または基準クロックをサポート
・48ピン 6x6mm QFNパッケージ、RoHSハロゲンフリー
・ESD:7kV (HBM)
●DisplayPort™ レシーバー機能
・DisplayPort™ 1.1a、1.2a、または 1.3 を受入れ可能
・レーンあたり 1.62/2.7/5.4 Gpsで 1/2/4 レーンをサポート
・フルリンクトレーニングおよびリンクなしトレーニング操作をサポート
・コンポーネントあたり 6/8/10/12 ビットでサポートされる RGB フォーマット
・YCbCr フォーマットは、4:4:4/4:2:2 ピクセル形式で 8/10/12 bppでサポート
・DP 1.3に従って CEC-Tunneling-over-AUX をサポート
・PCB およびコネクターの損失を補償するプログラム可能な受信機イコライゼーション
・音声入力フォーマット:8ch LPCM、圧縮音声、HBR
・24ビットのオーディオサンプルサイズ:最大 192 kHz のサンプルレート
・DisplayPort™ スペクトラム拡散クロッキングをサポート
・HDCP 1.3 および HDCP 2.2 コンテンツ保護、オンチップ キーを含む
●HDMI™ /DVIトランスミッター機能
・HDMI™ 2.0 トランスミッター、TMDS データチャネルあたり最大 6.0 Gbps
・専用レセプタクルインターフェース信号による CEC サポート
・8/10/12 ビット/コンポーネントでサポートされる RGB フォーマット
・YCbCr フォーマットは、4:4:4/4:2:2/4:2:0 ピクセル形式で 8/10/12 ビット/コンポーネントでサポート
・EMI/RFI低減のためのTMDSスクランブリングをサポート
・SCDC (ステータスおよび制御データチャネル) をサポート
・音声出力フォーマット:8ch LPCM、圧縮音声、HBR
・24ビットのオーディオサンプルサイズ:最大 192 kHz のサンプルレート
・HDCP 1.4 および HDCP 2.3 コンテンツ保護、オンチップ キーを含む
■対象アプリケーション
・DisplayPort™ - HDMI™ アクティブプロトコル コンバーター
・DisplayPort™ Alt Mode over USB Type-C®™ to HDMI™ プロトコルコンバーター
・Thunderbolt to HDMI™ プロトコルコンバーター
・ドッキングステーションのHDMI™ 出力ドライバー
・テレビ受信機の DisplayPort™ 入力
・モニターの DisplayPort™ 入力
PS181
アップストリームソースからネイティブ専用 (非デュアルモード) DisplayPort™ 入力を受け入れ、デュアルモード DisplayPort™ 出力を提供します。これにより、デュアルモード DisplayPort™ 出力に接続すると DVI または HDMI™ を出力するデュアルモード DisplayPort™ ビデオアダプター (シンプルなレベルシフトタイプのケーブルアダプター) がサポートされます。DisplayPort™ ケーブルが出力に接続されている場合、DisplayPort™ リピーター/リドライバーとして機能し、出力レセプタクルで準拠した DisplayPort™ 信号を保証します。
HDMI™ トランスミッターは HDMI 1.4bに準拠しており、最大 300MHz (3.0Gbps TMDS データレート) の TMDS クロックレートを使用するビデオフォーマットをサポートします。リピーターアプリケーション向けに HDCP Rx キーと Tx キーの両方を統合しています。統合された AUX チャネルから I2C ブリッジへの接続により、HDMI™ /DVI ディスプレイの DDC ポートへのアクセスが可能になり、EDID を読み取るか、HDCP に直接アクセスできます。チップ制御は専用の I2C スレーブ入力を通じて使用でき、I2C マスターインターフェースは、外部 EDID および拡張機能に使用できます。I2C または AUX チャネル コマンドを介した外部 SPI ROM の更新をサポートするオンチップマイクロプロセッサーユニット (MPU) が含まれています。

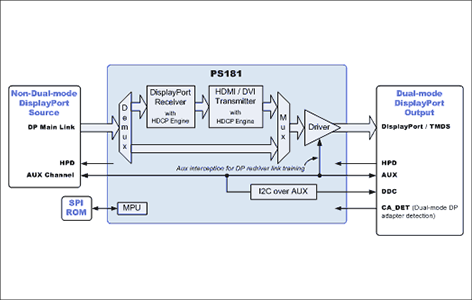

■特長&ブロック図

●一般的な特長
・ネイティブ DisplayPort™ ソースをデュアルモード DisplayPort™ 出力に変換
・準拠した DisplayPortTM レシーバーと準拠した HDMI™ /DVI トランスミッターを
統合してビデオ形式を変換
・バイパスモード時の完全な DisplayPort™ リドライバー機能
・フル HDCP 1.3 コンテンツ保護のサポート
・6/8/10/12 bpc (コンポーネントあたりのビット数) の RGB をサポート
・YCbCr 4:4:4 および YCbCr 4:2:2、8/10/12 bpc をサポート
・オーディオフォーマット:8 チャンネル LPCM、圧縮オーディオ (AC-3、DTS)、
最大 24 ビットオーディオサンプルサイズおよび
192 kHz サンプルレートの HBR オーディオフォーマット
・SPI ROMインターフェースを備えたオンチップマイクロプロセッサーを搭載
・1.2Vコア電源と3.3V I/O電源
・56ピンQFNパッケージ
・ESD:
- HBM コネクターピン:8kV
- 他のすべてのピン:5kV
●DisplayPort™ レシーバー機能
・DisplayPort™ 1.1aに完全準拠
・1.62Gbps および 2.7Gbps で 1、2、および 4レーンをサポート
・フルリンクトレーニングおよびリンクなしトレーニングオペレーションをサポート
・DisplayPort™ スペクトラム拡散クロッキングをサポート
●HDMI™ /DVIトランスミッター機能
・HDMI 1.4b トランスミッター、最大 3.0Gbps データレート (300MHz TMDS クロック)、3D 1080p および 4K x 2K をサポート

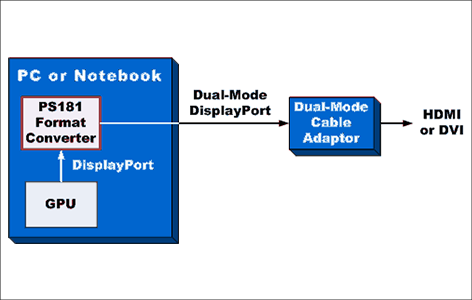

■対象アプリケーション

・ネイティブ DisplayPort™ 専用 GPU のデュアルモード DisplayPort ソースの有効化
・PC、ノートブック、およびドッキングステーションの出力ドライバー
※右図参照
PS186
DisplayPort™ v1.4a から HDMI™ 2.0b へのビデオインターフェースコンバーターで、ケーブルアダプター、ドッキングステーション、モニター、テレビ受信機、ビデオプロトコル変換を必要とするその他のアプリケーションに最適です。入力は、オーディオおよび表示データを受け入れる DP v1.4a 準拠のアップストリームポートであり、出力は HDMI™ 2.0b 準拠のダウンストリームポートです。ネイティブ DisplayPort™ を受け入れることに加えて、DisplayPort™ Alt Modeを使用して USB-C® インターフェースで駆動することもできます。これは、ビデオソースたはビデオパススルーを含む Thunderbolt 3デバイスやスマートフォンなどの USB-C® 対応デバイスで通常サポートされています。
DP v1.4a をサポートすることで、DSC (ディスプレイ ストリーム圧縮) と最大 HBR3 (8.1 Gbps) のリンク レートを使用して圧縮された表示データを受け入れることができます。DSC と HBR3 の組み合わせを使用する PS186 は、4K HDRとして、24 bpp の 4K 60 fps 4:4:4 ビデオモードを含むフル HDMI™ 2.0b 出力ディスプレイ解像度サポートを提供するために、2つの DisplayPort™ メインリンクレーンのみを必要とします。これは、他の 2つの高速チャネルを Gen1 (5Gbps) または Gen2 (10Gbps) SuperSpeed USB データに利用できるように、DP Alt Modeに必要な USB-C® 高速チャネルが 2つだけであることを意味し、USB-C® インターフェースアプリケーションに利点をもたらします。この機能により、表示データと USB データの両方をサポートする USB-C® 対応ドッキングステーション、ミニドック、またはモニターに最適になります。
構成とマイクロコードに安価な外部 SPI ROM を使用する統合マイクロプロセッサーによって実現される匿名の自動操作を提供します。SPI ROM は、DisplayPort™ AUX チャネルまたはデバイス I2C スレーブ入力を通じてフィールド更新できます。システム制御は I2C スレーブ入力を通じても利用でき、I2C マスターインターフェースは外部 EDID および拡張機能に利用できます。統合された HDCP Rx および Tx キーにより、HDCP リピーター機能を含む HDCP 1.4 と HDCP 2.3 の両方のコンテンツ保護を完全にサポートします。

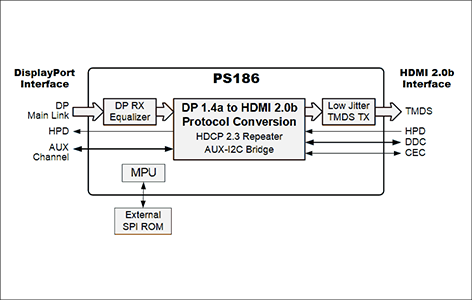

■特長&ブロック図

・入力は DisplayPort v1.4a に準拠しており、以下をサポート:
- リンク速度:1.62Gbps (RBR)、2.7Gbps (HBR)、5.4Gbps (HBR2)、
および 8.1Gbps (HBR3)
- 1、2、または 4レーンのメインリンク動作
- DPCD 1.4 データ構造
- 水平ブランキング拡張動作
- VESA® ディスプレイストリーム圧縮規格 (DSC) v1.2a ビットストリーム処理
および FEC ポリシー
- メタデータトランスポートによる CTA-861.3-A によるハイダイナミックレンジ (HDR)
- AUX 経由の CEC トンネリング
- コンポーネントあたり 6、8、10、12 ビット (bpc) の RGB ピクセル形式
- 8、10、12 bpc の 4:4:4、4:2:2、および 4:2:0 の YCbCr ピクセルフォーマット
- 最大 8チャンネル LPCM、圧縮オーディオ (AC-3、DTS)、
HBR オーディオフォーマット、および 192kHz オーディオフレームレート、
最大 24 ビットオーディオサンプルサイズのオーディオ
・出力はHDMI 2.0bに準拠:
- TMDS データレートは最大 6Gpbs
- 24 bpp の 4:4:4 ビデオモードを使用した最大 4K 60fps のフル解像度
- 4K HDR
- EMI/RFI低減のためのTMDSスクランブル
- SCDC (ステータスおよび制御データチャネル)
・内部フォーマットピクセルフォーマット変換機能
- YCbCr 4:4:4 から YCbCr 4:2:0
- YCbCr 4:4:4 から YCbCr 4:2:2
- RGBからYCbCr4:4:4
- YCbCr4:4:4 から RGB
- RGB または YCbCr 4:4:4、4:2:2、および 4:2:0 のパススルー
・コンテンツ保護
- 事前にプログラムされたオンチップキーを備えた HDCP 2.3 および HDCP 1.4 準拠のリピーター機能
・SPI ROMインターフェースを備えたオンチップマイクロプロセッサー
・1.2Vコア電源、3.3V I/O電源
・動作温度範囲:0℃ ~ 85℃
・56ピン 7x7mm QFNハロゲンフリー RoHSパッケージ
・ESD:8kV (HBM)
■対象アプリケーション
・DisplayPort™ - HDMI™ アクティブプロトコルコンバーター (ドングル)
・USB-C® to HDMI™ プロトコルコンバーター (USB-C® 経由で DisplayPort™ Alt Mode を使用)
・Thunderbolt 3 to HDMI™ プロトコルコンバーター (Thunderbolt 3 ビデオソースデバイスは、Thunderbolt と DisplayPort Alt Mode の両方をサポート)
・USB-C® または DisplayPort™ 入力と HDMI™ 出力を備えたドッキングステーション
・ビデオ処理に HDMI™ を必要とする USB-C® または DisplayPort™ 入力を備えたテレビ
・ビデオ処理に HDMI™ を必要とする USB-C® または DisplayPort™ 入力を備えたモニター
PS196
DisplayPort™ リンク経由でビデオとオーディオストリームの両方を受信し、TMDS または FRL 出力信号をサポートする HDMI™ に変換する、DisplayPort™ 2.0 から HDMI™ 2.1 へのプロトコルコンバーターです。DP レシーバーは、4レーンで最大 8.1 Gbps のリンクレートをサポートします。 HDMI™ 出力ポートは、TMDS または FRL トランスミッターとして動作できます。FRL トランスミッターは、レーンあたり最大 12Gbps の最大データレートをサポートする HDMI™ 2.1 仕様に準拠しており、DSC パススルーモードを利用して最大 10K@50Hz のディスプレイ解像度を実現します。HDMI™ TMDS 伝送は、レーンあたり許容できる最大のデータレート 6Gbps までサポートされており、24 ビットカラーおよび 120 Hz で最大 1080p の 3D ビデオ形式で 60 Hz リフレッシュレートで最大 4Kx2K のディスプレイを提供します。視覚的な不具合のない DSC ビットストリーム伝送を保証するために、適用された FEC デコーディングおよびエンコーディングを備えた DSC1.1/1.2a 圧縮ビデオトランスポートストリームをサポートしています。
Arm® Cortex®-M4 プロセッサーが統合されており、完全な自律動作と堅牢なシステム互換性および相互運用性を実現します。ファームウェアのカスタマイズは外部 SPIROM を利用して実現でき、ファームウェアのフィールド アップデートは、高度に暗号化されたファームウェアセキュリティを利用する Parade Technologies のライセンス供与された AUX アップデータを通じて有効にすることができます。統合された HDCP Rx および Tx キーを備えた HDCP リピーター機能を含む、HDCP 1.4 と HDCP 2.3 の両方のコンテンツ保護を完全にサポートしています。Parade Technologies の伝統的な設計を踏襲した PS196 は、市場で最高の電力性能を備えています。消費電力が非常に低いため、スタンバイおよび低電力モードで動作している場合のポータブルデバイスのバッテリー寿命が延長されます。

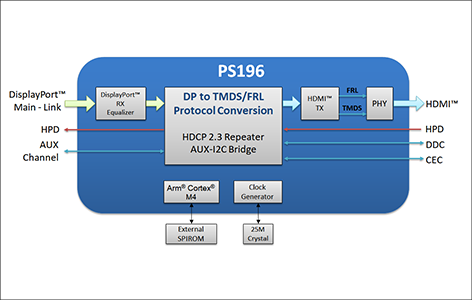

■特長&ブロック図

●一般的な特長
・複数のカラー形式をサポート
・DP:コンポーネントあたり RGB 6/8/10/12 bpc、
YCbCr4:4:4/ YCbCr4:2:2 /YCbCr4:2:0 8/10/12 bpc
・HDMI™:RGB 8/10/12 bpc、YCbCr4:4:4、
YCbCr4:2:2 および YCbCr4:2:0 8/10/12 bpc
・色空間変換をサポート
・DP Adaptive-Sync ビデオから HDMI™ VRR への変換をサポート
・オンチップキーを備えたコンテンツ保護 HDCP リピーター
・DP HDCP 2.3からHDMI™ HDCP 1.4への変換をサポート
・セキュアブートを備えたオンチップ Arm🄬 Cortex🄬 -M4 プロセッサー
・95V コア、1.2V I/O、および 3.3V I/O 電源
・外部 25MHz ±50ppm クリスタル
・外部 3.3V SPI フラッシュ速度最大 54MHz
・動作温度範囲:0℃ ~ 70℃
・74ピン 7x8mm QFNハロゲンフリー RoHSパッケージ
●DisplayPort™ 2.0 レシーバー機能
・RBR、HBR、HBR2、およびHBR3のDisplayPort™ 2.0に準拠
・1、2、および 4つの DisplayPort™ メインリンクレーンを受入れ可能
・最大0.5%のダウンスプレッドまでSSCをサポート
・DPCD は DP v2.0 データ構造をサポート
・HDCP 2.3 および HDCP 1.3
・VESA🄬 ディスプレイストリーム圧縮規格 (DSC) v1.1/1.2a ビットストリーム処理および FEC ポリシー、DSC デコーダーおよびパススルーモード
・AUXチャンネル経由でDPソース検出をサポート
・DP入力ポートはレーンスワッピングと極性スワッピングをサポート
・水平ブランキング拡張 (HBE) をサポート
・アダプティブ同期ビデオをサポート
・CEC-Tunneling-over-AUX をサポート
●HDMI™ 2.1トランスミッター機能
・HDMI™ 2.1に準拠
・TMDS データレートは最大 6Gbps
・FRLデータレートは最大12Gbps
・SCDC (ステータスおよび制御データチャネル)
・HDCP 2.3 および HDCP 1.4
・DSCパススルーモードをサポート
・EMI/RFI低減のためのスクランブルを備えたTMDSおよびFRLモード
・FRL FFEをサポート
・静的および動的 HDR をサポート
・最大 8チャネルの 16/20/24 ビットオーディオ、最大 192kHzのサンプル周波数をサポート
・IEC 60958 L-PCM、IEC 61937 圧縮オーディオ、32ch L-PCM 3D オーディオをサポート
・可変リフレッシュレート (VRR)、クイックメディアスイッチ (QMS)、自動低遅延モード (ALLM)、およびダイナミック自動リップシンク (DALS) をサポート
・DVI出力フォーマットをサポート
■対象アプリケーション
・プラグインプロトコルコンバーター(ドングル)
・ドッキングステーション
・マザーボード
・テレビ/サイネージディスプレイ
