製品概要
パレードテクノロジーズ社 DisPlayPort™ to VGA コンバーター製品は、DisplayPort™ をアナログVGAに変換するビデオフォーマット変換デバイスです。
製品の主な特長
- コンポーネントあたり 6/8/10/12ビット(bpc)の RGBカラー形式
- YCbCr 4:4:4 および 4:2:2 カラー形式 (8/10/12 bpc)
- トリプル 8ビット、170MHz ビデオ DACにより、最大 24ビットカラーをサポート
- 1920×1200@60Hz出力構成で標準消費電力360mW
- 出力負荷検知によりモニターの接続/切断を検出
製品ラインアップ
PS8613
DisplayPort™ をアナログVGAに変換するビデオフォーマット変換デバイスです。待機電力が非常に低く、パッケージ サイズが小さいため、マザーボード アプリケーションに最適です。 アプリケーションに外部メモリーや制御は必要ありません。

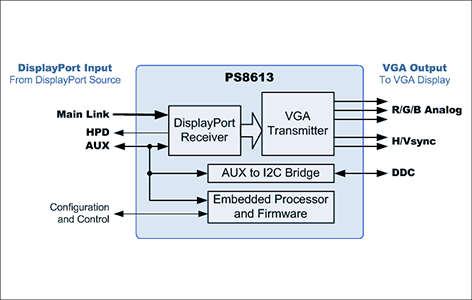

■特長＆ブロック図
General Features
・1920×1200@60Hz出力構成で標準消費電力360mW
・VGA 出力が使用されていないときの超低待機電力：0.2mW
・オプションのチップ制御用の I2Cスレーブインターフェース
・動作温度範囲：0℃ ～ 85℃
・5x5mm 40ピン TQFNハロゲンフリー RoHSパッケージ
DisplayPort Input Support
・1つまたは 2つの DisplayPort™ レーンで動作
・1.62Gbps または 2.7Gbpsのリンク速度
・コンポーネントあたり 6/8/10/12ビット(bpc)の RGBカラー形式
・YCbCr 4:4:4 および 4:2:2 カラー形式 (8/10/12 bpc)
・DisplayPort™ 標準 SSC 0.5%ダウンスプレッドを受入れ可能
VGA Output Support
・トリプル 8ビット、170MHz ビデオ DACにより、最大 24ビットカラーをサポート
・ブランキングを低減した最大 1920×1200 解像度 (WUXGA) @60Hz
・出力負荷検知によりモニターの接続/切断を検出
■対象アプリケーション
・システム VGA 出力するためのPC、ノートブック、またはタブレット デバイスのマザーボードで使用
PS8617
DisplayPort™ をアナログVGAに変換するビデオフォーマット変換デバイスです。 待機電力が低く、パッケージ サイズが小さいため、ケーブルアダプター (またはドングル) アプリケーションで使用するように設計されています。オンチップマイクロプロセッサー用の外部 SPIバス ROMをサポートします。

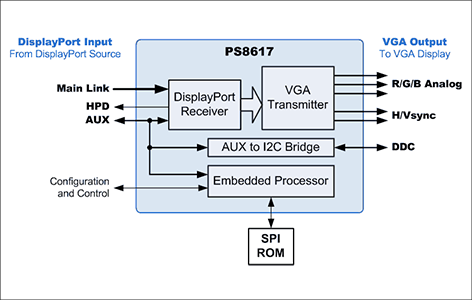

■特長＆ブロック図
General Features
・1920×1200@60Hz出力構成で標準消費電力360mW
・VGA 出力が使用されていないときの低待機電力が低い
・動作温度範囲：0℃ ～ 85℃
・4.5x6.5mm 46ピン QFNハロゲンフリー RoHSパッケージ
DisplayPort Input Support
・1つまたは 2つの DisplayPort™ レーンで動作
・1.62Gbps または 2.7Gbpsのリンク速度
・コンポーネントあたり 6/8/10/12ビット(bpc)の RGBカラー形式
・YCbCr 4:4:4 および 4:2:2 カラー形式 (8/10/12 bpc)
・DisplayPort™ 標準 SSC 0.5%ダウンスプレッドを受入れ可能
VGA Output Support
・トリプル 8ビット、170MHz ビデオ DACにより、最大 24ビットカラーをサポート
・ブランキングを低減した最大 1920×1200 解像度 (WUXGA) @60Hz
・出力負荷検知によりモニターの接続/切断を検出
■対象アプリケーション
・DisplayPort™ to VGAケーブルアダプター (ドングル)
・ドッキングステーション
