製品概要
パレードテクノロジーズ社 MIPI® DSI® to eDP コンバーター製品は、最大 2048 x 1536 の組み込みパネル解像度を持つモバイルデバイスをサポートする低電力コンバーターです。
製品の主な特長
- MIPI® DSI® v1.1、D-PHY v1.1、および DCS v1.1仕様に準拠
- 1/2/3/4レーンの拡張性を備えたシングルチャネル DSI、レーンあたり最大 1.5Gbpsの伝送速度
- 右記のピクセル形式をサポート:RGB565、loosely RGB666、RGB666、RGB888、および RGB101010
- VESA® Embedded DisplayPort™ Standard (eDP) v1.4 に準拠
製品ラインアップ
PS8640
最大 2048 x 1536 の組み込みパネル解像度を持つモバイルデバイスをサポートする低電力 MIPI® から eDP ビデオフォーマットコンバーターです。最大 4レーンとクロックを備えた MIPI® DSI® v1.1 の単一チャネルを、レーンあたり最大 1.5Gbpsの伝送速度で受け入れます。1レーンまたは 2レーンの eDP v1.4 を、レーンあたり最大 3.24 Gbpsのリンクレートで出力します。

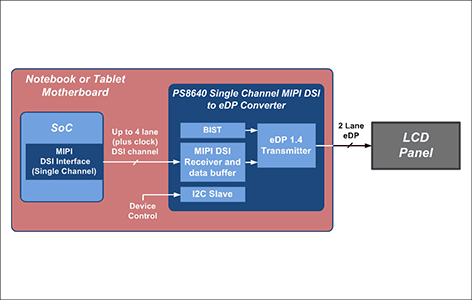

■特長&ブロック図

●MIPI® DSI® レシーバーインターフェース
・MIPI® DSI® v1.1、D-PHY v1.1、および DCS v1.1仕様に準拠
・1/2/3/4レーンの拡張性を備えたシングルチャネル DSI、
レーンあたり最大 1.5Gbpsの伝送速度
・ビデオモードのみのサポート
・以下のピクセル形式をサポート:
RGB565、loosely RGB666、RGB666、RGB888、および RGB101010
●eDPトランスミッターインターフェース
・VESA® Embedded DisplayPort™ Standard (eDP) v1.4 に準拠
・1 または 2レーン運用
・リンク速度:1.62、2.16、2.43、2.7、および 3.24Gbps
・200mVppまで出力スイングを設定可能
・フル/高速/リンクなしトレーニングをサポート
・18/24/30ビットRGBカラー出力フォーマット
・オプションの DisplayPort™ SSC 0.5% ダウン拡散
・eDP authentication Alternate Scrambler Reset (ASSR)をサポート
●一般的な特長
・モバイル機器に適した低消費電力
・1.2V/1.35V コアおよび 3.3V I/O 電源
・デバイス制御用のスレーブ I2Cインターフェース
・外部 27MHzクリスタルまたは発振器をサポート
・動作温度範囲:
- 商業用:0℃ ~ 70℃
- 産業用:-40℃ ~ 85℃
・7x7mm 56ピン QFNハロゲンフリー RoHSパッケージ
・ESD:8kV (HBM)
■対象アプリケーション
・タブレット
・スマートフォン
・ノートブックPC
・高解像度パネルを備えたその他の組み込みディスプレイデバイス
