製品概要

パレードテクノロジーズ社 HDMI™ 1.3a/1.4a / DVIレベルシフター製品です。

製品の主な特長

AC結合されたHDMI™ またはDVI信号を、DC結合されたHDMI™ またはDVI信号に変換(PS8121E)
HDMI™ または DVIデジタルビデオインターフェースアプリケーション用の信号電圧レベルシフター(PS8171)
HDMI™ 1.4a仕様に準拠し、最大 2.25Gbpsデータレート(PS8121E)
HDMI™ 1.3a仕様に準拠し、レーンあたり最大 2.25Gbps(PS8171)

製品ラインアップ

PS8121E

HDMI™ および DVI伝送アプリケーション向けに設計された、完全に統合された AC から DC へのレベルシフターです。このデバイスは、さまざまなアプリケーション向けに設計されており、DisplayPort™ レベルシフトケーブルアダプター (または「ドングル」) デバイスに最適です。デュアルモード DisplayPort™ - HDMI™ ケーブルアダプター、またはデュアルモード DisplayPort™ - DVI ケーブルアダプター専用に構成できます。消費電力は、わずか 500mW で、DisplayPort™ 入力接続から直接電力を供給できるため、他の外部電源は必要ありません。

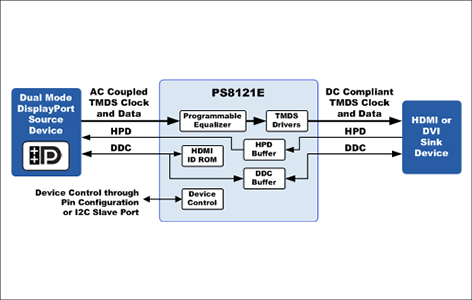

■特長＆ブロック図

・AC結合されたHDMI™ またはDVI信号を、DC結合されたHDMI™ またはDVI信号に変換
・デュアルモード DisplayPort™ - HDMI™ /DVI ケーブルアダプター製品に最適
・ピン選択可能な HDMI™ または DVIモード (DDC アドレス 0x80で HDMI IDを提供)
・DisplayPort™ 相互運用性ガイドラインに準拠
・HDMI™ 1.4a仕様に準拠し、最大 2.25Gbpsデータレート
・500mW の低消費電力により、DisplayPort™ 接続のみからの電力供給が可能
・入力信号経路における PCB および/またはコネクター損失を補償する
プログラム可能なレシーバーイコライゼーション調整
・統合された 50Ω 入力終端
・低いペア内およびペア間のスキュー
・5V 耐性インターフェースを備えた内蔵双方向 DDCアクティブバッファー
・柔軟性と構成を向上させるためのピン構成可能、または I2C制御オプション
・3.3V単一電源
・48ピン7x7mm QFN RoHSパッケージ
・動作温度範囲：0℃ ～ 70℃
・ESD：8kV (HBM)

■対象アプリケーション

・Dual Mode DisplayPort™ to HDMI™ Cable Adapter
・Dual Mode DisplayPort™ to DVI Cable Adapter
・PCのマザーボードまたはグラフィックカードでのフォーマット変換
・ノート PC ドッキングステーション内のフォーマット変換
・組み込みHDMI™ /DVIトランスミッター用AC/DCコンバーターPHY
・DVDプレーヤー
・セットトップボックス

PS8171

HDMI™ または DVIデジタルビデオインターフェースアプリケーション用の信号電圧レベルシフターです。低電圧の AC 結合 HDMI™ または DVI トランスミッターを利用するソースシステム内で使用するように設計されています。AC 結合された HDMI™ /DVI 信号を HDMI™ /DVI ビデオ規格と互換性のある DC 結合された出力に変換します。

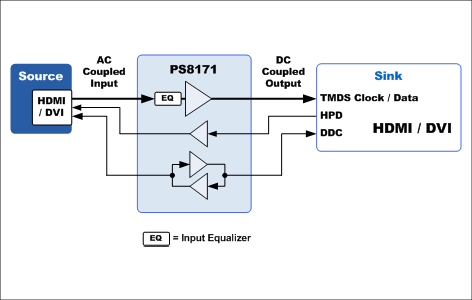

■特長＆ブロック図

・HDMI™ 1.3a仕様に準拠し、レーンあたり最大 2.25Gbps
・入力イコライザーは PCB、ケーブル、コネクターの損失を補償
・HDMI™ /DVI 向けの独自の EMI低減機能
・DDC 信号処理には、アクティブバッファーまたはパッシブスイッチのオプション有
・低消費電力と自動パワーダウン
・3.3V単一電源
・48ピン 7x7mm QFNパッケージ、RoHS準拠、ハロゲンフリー
・動作温度：0℃～85℃
・ESD：8kV(HBM)、400V MM、2kV CDM
