製品概要

Parade Technologies社のUSBドックデバイスは、高度に統合された USB Type-C® ソリューションであり、DisplayPort™ 1.4a から HDMI™ 2.0へのコンバーター、USB3.2ハブ、およびデュアル USB Power Delivery3.0コントローラーを 1つのコンポーネントに組み合わせています。DisplayPort Altモード (DP Alt モード) 対応の USB-C アップストリームポートをサポートしています。ダウンストリームサポートには、HDMI2.0 トランスミッターを1つ、USB3.2ポートを 2つ、専用 USB2.0 (のみ) ポートを1つ含みます。

製品の主な特長

最大 HBR3のリンクレートで DP Altモードをサポートする VESA DisplayPort™ 1.4a準拠のレシーバー
HDMI2.0bに準拠したHDMIトランスミッター
USB1.1、2.0、および 3.2 に準拠
PD3.0 v2.0は最大 2つの Type-Cポートをサポート
DisplayPort2.1 Alt モードをサポート最大8K UHD 60Hz (PS9010)

製品ラインアップ

PS188

高度に統合された USB Type-C® ソリューションであり、DisplayPort™ 1.4a から HDMI™ 2.0へのコンバーター、USB3.2ハブ、およびデュアル USB Power Delivery3.0コントローラーを 1つのコンポーネントに組み合わせています。DisplayPort Altモード (DP Alt モード) 対応の USB-C アップストリームポートをサポートしています。ダウンストリームサポートには、HDMI2.0 トランスミッターを1つ、USB3.2 Gen2 ポートを 2つ、専用 USB2.0 (のみ) ポートを1つ含みます。

2つのフル機能の PD3.0コントローラーと統合 MCU により、必要なすべてのカスタマイズと安全なファームウェアアップデートによる現場でのメンテナンスが可能になります。ドングル、ドッキングステーション、その他の革新的な製品を含む、複数の市場セグメントおよび USB Type-C® アプリケーションに適したシングルチップソリューションを提供します。

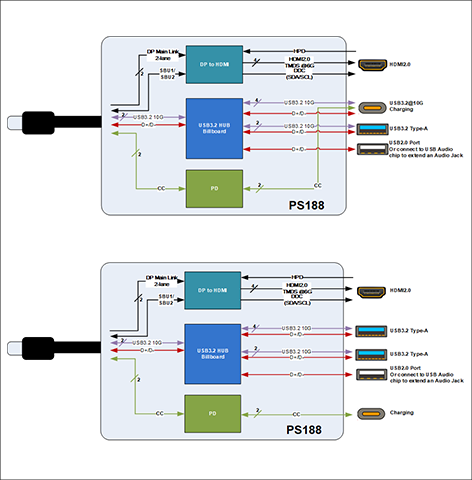

実装例はブロック図を参照ください。

■特長＆ブロック図

・最大 HBR3のリンクレートで DP Altモードをサポートする VESA DisplayPort™ 1.4a準拠のレシーバー
・HDMI2.0bに準拠したHDMIトランスミッター
・USB1.1、2.0、および 3.2 に準拠し、最大 Gen2×1構成をサポート (シングルレーン動作で 10Gbps)
・ビルボードデバイスとPDブリッジデバイスを統合
・PD3.0 v2.0は最大 2つの Type-Cポートをサポート
・ファームウェアのセキュリティ保護
　　- ハードウェアベースのRSA3072署名
　　- ハードウェアベースのSHA-256認証
・BC1.2のダウンストリームDCP/CDPサポート
・外部SPI ROMインターフェースを備えたオンチップMPU
・8x12mm QFNパッケージ

■対象アプリケーション

・ノートブック/ PC
・タブレット/モバイ
・ドッキングステーション
・Active Cable

PS9010

複数のプロトコルでデータとビデオを管理できるように設計され、高度に統合された USB4 ドックコントローラーです。USB4、Thunderbolt3 (TBT3)、USB3.2、DisplayPort 2.1 および PCIe トンネリングをサポートしているため、さまざまな高速周辺機器アプリケーションに適しています。1つの USB4 アップストリームポートと、1つの USB4 を含む複数のダウンストリームポートを備えており、USB4、USB3.2、および DisplayPort Alt Mode に準拠しながら、デバイス間のシームレスな接続を実現します。

低電力モード、PCIe/USB3.2/DisplayPort トンネリング、および USB インターフェースと DisplayPort インターフェース間での同時データ転送をサポートしており、USB4 ドック、モニター、および外部周辺機器に最適です。SHA-256 および RSA-3072 ハードウェアベースのアルゴリズムに対応する統合セキュリティブロックも備えているため、安全にファームウェアをアップデートできます。

■特長＆ブロック図

・USB4 1.0 準拠のアップストリームおよびダウンストリームポート
・内蔵 USB3.2 および USB2.0 ハブ
・内蔵 xHCI コントローラーおよび PCIe スイッチで TBT3 との互換性を確保
・DisplayPort2.1 Alt モードをサポート（最大8K UHD 60Hz）
　　- DP2.1 トランスミッター DP 1/2/4 レーンをサポート（最大リンクレート UHBR20）
　　- DP2.1 レシーバー DP 1/2/4 レーンをサポート (最大リンクレートUHBR20)
・ドック管理の豊富な機能
　　- 3つの I2C マスター/スレーブポート
　　- 2つの SPI マスター/スレーブポート
　　- デバッグ用の UART
　　- 豊富な GPIO 機能
　　- 単一の SPI フラッシュで外部デバイスのセキュアな
　　ファームウェアアップデートをサポート
・ファームウェアセキュリティ保護
　　- HWベースの RSA3072 署名
　　- HWベースの SHA-256 認証
・外部 SPI ROM インターフェースを備えたオンチップ MCU
　　- I2C および USB によるファームウェアのアップグレードをサポート
　　- ファームウェアのセキュリティ保護
・マスターとスレーブの両方のインターフェースをサポートする最大3つの I2C
・マスターとスレーブの両方のインターフェースをサポートする最大2つの SPI
・3.3V および 0.9V 電源
・フレキシブル GPIO にはPWM出力が1つ含まれる
・パッケージ：8.5mm x11.5mm LFBGA 274
