製品概要
Parade Technologies社のUSBハブデバイスは、CPUフリーのハードウェアベースの構成可能で効率的な 4ポート SuperSpeed USB ハブ コントローラーで、1つのアップストリーム (US) ポートと最大 4つのダウンストリーム (DS) ポートをサポートします。
製品の主な特長
- カスケード モード:シングルクリスタルを使用、簡単にカスケード接続し、 7ポート/10ポート ハブを作成
- Self-Charging™:専用充電ポート (DCP) をエミュレートして、US ポートが切断されている場合でも充電を提供
- スマート BC:BC1.2/1.1で DCP/エミュレーションモードを自動的にオン/オフ
- ファームウェア不要(SPI フラッシュは不要)で、外部 EEPROMによるユーザーのカスタマイズが可能
製品ラインアップ

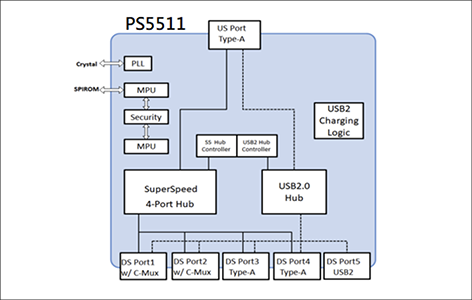

PS5511
ドッキング、ドングル、スタンドアロンおよびノートパソコンのアプリケーションに最適で、コンフィギュラブルな 5Gbps SuperSpeed USBハブ製品です。4つのUSB3.2 5Gbpsダウンストリーム (DS) ポートと 1つの追加USB2.0ダウンストリームポートを備えています。USB-C® Billboard、PD-Bridge、HIDまたはその他のカスタムデバイスをサポートできる内蔵のファームウェア定義 USBデバイスが、2つあります。USB2 DSポートは、BC1.2を含む USB2バッテリー充電規格に対応しています。
フレキシブルファームウェアアーキテクチャーにより、PS5511はカスタムフィールドアップデートのフレームワークを提供します。さらに、スマートフォンおよびタブレット用にオプションで設定可能なUSB充電モードも提供します。PS5511ベースのハブ製品は、すべての種類のUSBデバイスおよびプラットフォームと互換性があるため、すべてのUSBハブアプリケーションに適しています。
■特長&ブロック図

・USB1.1、2.0、3.2に準拠
- USB Gen1 Type-A ダウンストリームポートを2つ搭載
- USB Gen1 Type-C または Type-A ダウンストリームポートを2つ搭載
(統合マルチプレクサー)
- 追加の USB 2.0 ダウンストリームポートを 1つ搭載
・低電力状態を完全にサポート:USB 2.0 L0/L1/L2 および USB 3.2 U0/U1/U2/U3
・ギャングモードおよびポートごとのモードの過電流をサポート
・各ダウンストリームポートの電源イネーブルをサポート
・プログラマブル記述子によるBillboard デバイスのサポート
・USB バッテリー充電仕様 V1.2 をサポート
・低待機電力
・外部SPI ROMインターフェースを備えたオンチップMPU
・I2CおよびUSB経由のファームウェアアップグレードをサポート
・セキュアなインフィールドファームウェア保護/アップグレード
- ハードウェアベースの RSA3072 署名
- ハードウェアベースのSHA-256認証
- すべてのプラットフォームでサポート
・最大 2つの I2C チャネル(マスターとスレーブの両方をサポート)
・3.3Vおよび1.1V電源
・フレキシブル GPIO には PWM出力 x 1
・動作温度範囲:
- PS5511QFN88GTR2:0℃ ~ 70℃
- PS5511QFN88ITR2:-40℃ ~ 85℃
・パッケージ:10mmx10mm QFN
・ESD:4KV(HBM)

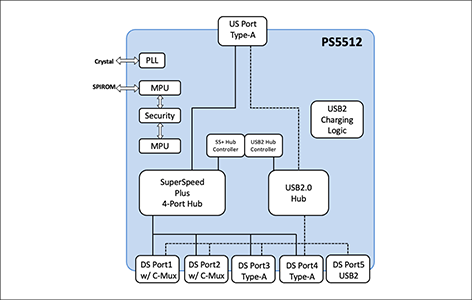

PS5512
ドッキング、ドングル、スタンドアロン、ラップトップアプリケーションに最適な構成可能な 10Gbps SuperSpeed+ USB ハブです。USB 3.2の 10Gbps ダウンストリームポートを 4つ提供します。2つの USB-C® ポートと 2つの Type-Aポート、および追加の USB 2.0 ダウンストリームポートが 1つ含まれます。USB-C® Billboard、PD-Bridge、HID、またはその他のカスタムデバイスのサポートを提供できる、ファームウェア定義の統合 USB デバイスが 2つあります。USB2 DS ポートは、BC1.2 および「デッドバッテリー」を含む USB2 バッテリー充電規格をサポートしています。
柔軟なファームウェアアーキテクチャーにより、カスタムフィールド更新のためのフレームワークを提供します。スマートフォンやタブレット用にオプションで構成可能な USB 充電モードも提供します。 超低待機電力により、ドッキング/モニターシステム上の EnergyStar の電力バジェットにさらなる余裕がもたらされ、あらゆるタイプの USB デバイスおよびプラットフォームと互換性があるため、あらゆる USB ハブアプリケーションに最適です。
■特長&ブロック図

・USB1.1、2.0、3.2に準拠
- 2つの USB Gen2 Type-A ダウンストリームポートを提供
- 2つの USB Gen2 Type-C または Type-A ダウンストリームポートを提供
(統合マルチプレクサー)
- 追加の USB 2.0 ダウンストリームポートを 1つ提供
・低電力状態を完全にサポート:USB 2.0 L0/L1/L2 および USB 3.2 U0/U1/U2/U3
・ギャングモードおよびポートごとのモードの過電流をサポート
・各ダウンストリームポートの電源イネーブルをサポート
・プログラマブル記述子によるBillboard デバイスのサポート
・USB バッテリー充電仕様 V1.2 をサポート
・外部SPI ROMインターフェースを備えたオンチップMPU
・I2CおよびUSB経由のファームウェアアップグレードをサポート
・安全なフィールド・ファームウェア保護/アップグレード
- ハードウェアベースの RSA3072 署名
- ハードウェアベースのSHA-256認証
- すべてのプラットフォームでサポート
・最大 2つの I2C チャネル、マスターとスレーブの両方をサポート
・3.3Vおよび1.1V電源
・柔軟な GPIO に 1つの PWM 出力有
・動作温度範囲:
- PS5512QFN88GTR2:0℃ ~ 70℃
- PS5512QFN88ITR2:-40℃ ~ 85℃
・パッケージ:10mmx10mm QFN
・ESD:5KV(HBM)
■対象アプリケーション
・ラップトップ
・デスクトップ
・USBおよび Thunderbolt-based Docks
・モニター

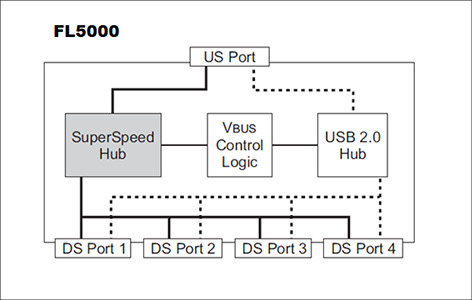

FL5000
CPUフリーのハードウェアベースの構成可能で効率的な 4ポート SuperSpeed USB ハブ コントローラーで、1 つのアップストリーム(US)ポートと最大 4つのダウンストリーム(DS)ポートをサポートします。また、急速充電のための革新的なバッテリー充電機能を備えています。 Super Speed、Hi-Speed、および Full-Speed 仕様に準拠しており、すべての USB3.2 Gen1、USB2.0、および USB1.1 アプリケーションとの下位互換性があります。
■特長&ブロック図

・カスケードモード:シングルクリスタルを使用して簡単にカスケード接続し、7ポート/10ポートハブを作成
・Self-Charging™:専用充電ポート(DCP)をエミュレートし、USポートが切断されている場合でも充電可能
・スマートBC:BC1.2/1.1で DCP/エミュレーションモードを自動的にオン/オフ
・簡単設計:ファームウェア不要(SPIフラッシュは不要)で、外部 EEPROMによるユーザーのカスタマイズが可能
・小型サイズ:QFN 68ピン 8x8mmのパッケージサイズ
・BOMの削減:統合された LDOレギュレーターで、ROMまたは SPIメモリーが不要

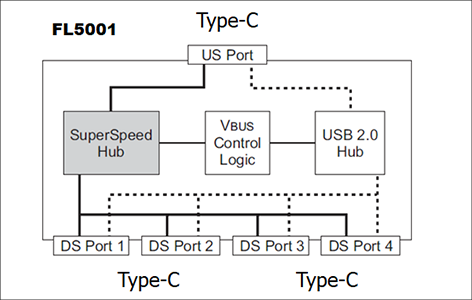

FL5001
アップストリーム(US)ポートと 4つのダウンストリーム(DS)ポートのうち最大 2つで Type-Cコネクター機能をサポートする構成可能で効率的な 4ポート SuperSpeed USB ハブコントローラーです。また、革新的なバッテリー充電機能と高速充電を備えています。SuperSpeed、Hi-Speed、Full-Speed、および Type-C仕様に準拠しており、すべての USB3.2 Gen1、USB2.0、および USB1.1 アプリケーションとの下位互換性があります。
■特長&ブロック図

・Type-Cコネクターのサポート:USポートと 4つの DSポートのうち最大2つを、業界の新しい Type-Cコネクターを使用するように構成可能、各ポートはレガシーコネクター用にも構成可能
・高速 3A充電:バッテリー充電(BC)サポートを含む、基本的な Type-C機能に追加コンポーネント不要
・カスケードモード:シングルクリスタルを使用して簡単にカスケード接続し、7ポート/10ポートハブを作成
・Self-Charging™:専用充電ポート(DCP)をエミュレートし、US ポートが切断されている場合でも充電可能
・スマートBC:BC1.2/1.1で DCP/エミュレーションモードを自動的にオン/オフ
・簡単設計:ファームウェア不要(SPIフラッシュは不要)で、外部 EEPROMによるユーザーのカスタマイズが可能
・小型サイズ:QFN 88ピンのパッケージサイズ 10x10mm
・BOMの削減:統合 LDOレギュレーター、統合 Type-C可逆性マルチプレクサーおよび制御機能
・組み込み USB ビルボードデバイス

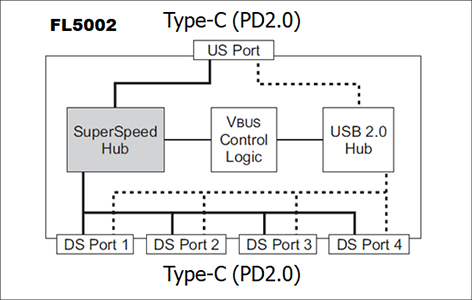

FL5002
構成可能で効率的な 4ポート SuperSpeed USBハブコントローラーで、1つのアップストリーム(US)と 1つのダウンストリーム(DS) Type-Cコネクターをサポートします。また、革新的なバッテリー充電機能、高速充電、Power Delivery2.0を備えています。Super Speed、Hi-Speed、Full-Speed、および Type-C仕様に準拠しており、すべての USB3.2 Gen1、USB2.0、および USB1.1 アプリケーションとの下位互換性があります。
■特長&ブロック図

・Type-Cコネクターのサポート:1つの DSポートは、Type-Cコネクターを使用するように構成可能、従来のコネクター用にも構成可能
・高速充電:バッテリー充電(BC)サポートを含む基本的な Type-C機能に追加コンポーネント不要
・柔軟な電力供給サポート:Power Delivery2.0に準拠、最大 100Wの充電電力を可能にし、内部 MCUまたは標準 SPIインターフェース経由で制御
・バッテリー切れのサポート:バッテリー切れになったデバイスをハブの Type-Cポートに接続して充電
・カスケードモード:シングルクリスタルを使用して簡単にカスケード接続し、7ポート/10ポートハブを作成
・Self-Charging™:専用充電ポート(DCP)をエミュレートして、USポートが切断されている場合でも充電可能
・スマートBC:BC1.2/1.1で DCP/エミュレーションモードを自動的にオン/オフ
・簡単設計:外部 EEPROMによるユーザーのカスタマイズを提供
・小型サイズ:QFN88のパッケージサイズ
・BOMの削減:統合 LDOレギュレーター、統合 Type-C可逆性マルチプレクサーおよび制御機能

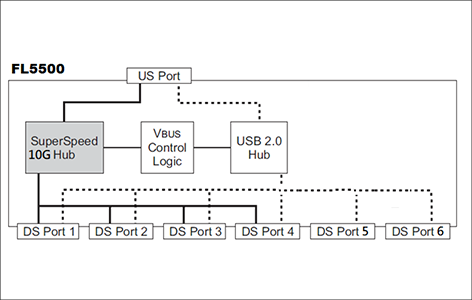

FL5500
高度に構成可能な USB3.2 Gen2 10Gハブです。最大 6つのダウンストリーム(DS)ポートを提供し、そのうちの 2つは USB2.0です。また、PDブリッジ(BB)と HIDデバイス用の 2つの組み込み USBデバイスがあります。ダウンストリームポートが 1つあり、USB-C® への簡単な変換を可能にする USB-C® マルチプレクサーが統合されています。統合された MCUはカスタマイズ機能を実行できます。DSポートは、USB 2バッテリー充電規格もサポートしています。
■特長&ブロック図

・DS USB3.2 Gen2 x 4および USB2.1 x 2を備えた 6ポートハブ
・USB仕1.1、2.0、3.1に準拠
・DS - 3X Type-A および 1X Type-C
・10x10mm 88ピンQFNのフットプリント
・I2C EEPROMインターフェースによるフル機能のカスタマイズ
・バッテリー充電のサポート
- BC1.2仕様のダウンストリームDCP/CDPサポート
- EEPROMでカスタマイズ可能な BCモードとオプション
・DS USB2.0および USB3.2 Gen1は、ポート電源管理を共有するデフォルトで相互依存
・USB2.0 および USB3.2 Gen1デバイスの直接配線用に独立して(ポートごとに)プログラム可能

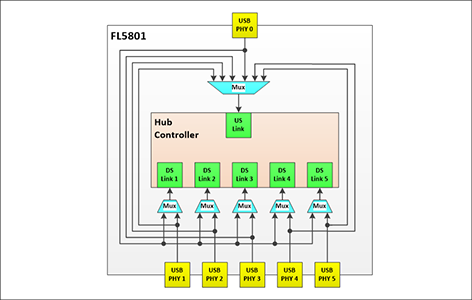

FL5801
ハードウェアベースの 5ポート構成可能な高速 (HS) USB2.0ハブコントローラーです。2つの構成がサポートされています。構成1は 1つのアップストリーム(US)ポートと 5つのダウンストリーム(DS)ポートをサポートし、構成2は 2つのUSポートと 4つのDSポートをサポートします。また、Hi-Speed および Full-Speed に準拠したハブであり、従来の USB2.0 および USB1.1 アプリケーションとの下位互換性があります。
■特長&ブロック図

・USB1.1、2.0に準拠
・複数の USB2.0トランザクショントランスレーター(MTT)
・すべての電源状態に完全準拠 (USB2 L0、1、2)
・カスタマイズ可能なBillboardデバイスとPD Bridgeデバイス
・システムカスタマイズのための EEPROMまたはフラッシュ
・ハブクラスのコマンドは即座に実行(USBフロー制御なし)
・BC1.2仕様のDS DCP/CDPサポート
・スマートBCは DCP/エミュレーションモードを自動的にオン/オフ
・EEPROMまたは SPIフラッシュでカスタマイズ可能な BCモードとオプション
・6x6mm QFNパッケージ
■対象アプリケーション
・Thunderbolt4/USB4® ドッキングステーション
・Type-C ドック/ドングル
・モニター/テレビ
・USBハブ
