製品概要

Parade Technologies社のPCI Express® to USBホストコントローラーデバイスは、各USB3.2 Gen1ポートに全帯域幅を提供するハードウェアベースのマルチストリーム、マルチスレッドの並列処理エンジンを備えており、複数のデバイスの同時動作向けにさらに最適化されています。

製品の主な特長

PCI Express® to USB3.2 Gen1 ホストコントローラー(FL1100LX：1ポート、FL1100SX：2ポート、FL1100EX：4ポート)
ファームウェア不要
低消費電力

製品ラインアップ

FL1100LX

シングルチップ PCI Express® to USB3.2 Gen1ホストコントローラーです。Extensible Host Controller Interface(xHCI) エンジン、5Gbps USB3.2 Gen1トランシーバー、PCI Express®エンドポイントコントローラー、および 1レーン 5Gbps PCI Express® トランシーバーが完全に統合されています。Universal Serial Bus 3.0 Specification Revision1.0および xHCI Specification Revision1.0を実装し、5Gbpsデータレートで PCI Express® Revision2.1に準拠し、PCI Local Bus Specification Revision2.2との下位互換性があります。また、USB2.0 および USB1.1 デバイスでの動作と互換性があります。

FL1100LX を PCI Express® ベースのプラットフォームに追加すると、ビデオディスプレイ、高解像度カメラ、高性能ストレージ、その他無数のデバイスを含むあらゆる USBアプリケーションに使用できる 1つの高性能 USB ポートが提供されます。xHCI Specificationで定義された USBデバッグ機能をサポートしています。デバッグ機能により、2台のコンピューター間の USB-to-USB接続を使用した低レベルのシステムデバッグが可能になります。このデバック機能は、Microsoftの要件になります。

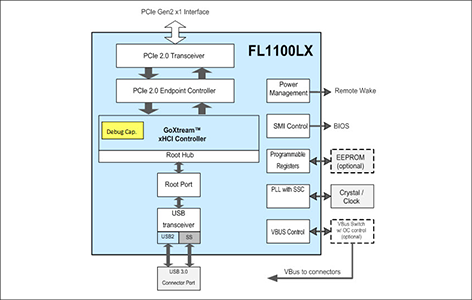

■ブロック図

FL1100SX

2ポート USB3.2 Gen1 ホストコントローラーです。各 USB3.2 Gen1ポートに全帯域幅を提供するハードウェアベースのマルチストリーム、マルチスレッドの並列処理エンジンを備えており、複数のデバイスの同時動作向けにさらに最適化されています。ファームウェアが不要で高レベルの統合がおこなわれるため、システム統合がより簡単かつ迅速になり、TCOが低くなります。

Extensible Host Controller Interface(xHCI) 1.0に準拠しており、システムが現在および将来にわたって最高の互換性を持つことを保証します。さらに低い消費電力を実現しながらパフォーマンス標準を確立します。100ピン、6mm x 6mmフットプリント TFBGA パッケージに 2つの USB3.2 Gen1ダウンストリームポートを備えています。

複数のプロトコルを運用する際のパフォーマンスを最適化

ハードウェアベースアクセラレータールーターは、遅延を最小限に抑え、高帯域幅のリアルタイムデータストリームを保護しながら、十分なベストエフォート帯域幅へのアクセスを可能にします。ユーザーにとって、高解像度ビデオやその他の高帯域幅のリアルタイムアプリケーションを見ているときでも、高速にバックアップできることを意味します。

UASP要件に完全に準拠

USB3.2 Gen1用に設計された次世代ストレージプロトコルである UASP(USB Attached SCSI Protocol)規格を完全にサポートしています。この機能は、古典的な BOT(Bulk-Only Transport)のボトルネックの一部を排除することで、5Gbpsチャネルの転送効率を最適化します。

ハードウェアベースのLPM対応

ハードウェアベースの LPM(Link Power Management)もサポートしています。USB2.0 LPM対応デバイスが接続されている場合、低電力状態に入るためにデバイスと自動的にネゴシエートします。これにより、システムはリンク電力をより効果的に管理できるようになり、ソフトウェアの介入を排除することで、ホスト CPUを長時間スリープ状態に維持できるようになります。これにより、リンクの電力節約だけよりも桁違いに大きな電力節約が実現される可能性があります。

USB充電のサポート

Battery Charging(BC) Specification Revision1.2：Charging Downstream Port(CDP)、および China Charging YD/T 1591-2009規格に準拠しています。 FL1100SX独自のハイブリッド充電モードは、BC準拠デバイスまたは China Chargingデバイスを自動的に識別し、それに応じてハンドシェイクします。適切な電源設計により、システム設計者は、追加の個別の USB充電コンポーネントを使用せずに、USB充電を簡単にサポートできます。

USBデバッグ機能のサポート

xHCI Specificationで定義された USBデバッグ機能をサポートしています。デバッグ機能により、2 台のコンピュータ間の USB-to-USB接続を使用した低レベルのシステムデバッグが可能になります。このデバック機能は、Microsoftの要件になります。

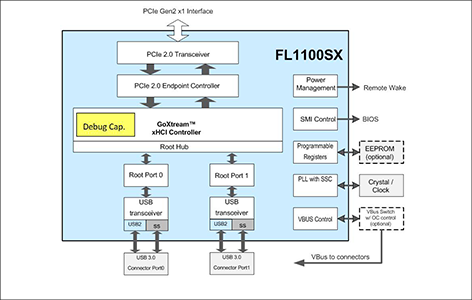

■ブロック図

FL1100EX

4ポート USB3.2 Gen1ホストコントローラーです。各USB3.2 Gen1ポートに全帯域幅を提供するハードウェアベースのマルチストリーム、マルチスレッド並列処理エンジンを搭載し、複数のデバイスの同時動作向けにさらに最適化されています。ファームウェアが不要で高レベルの統合がおこなわれるため、システム統合がより簡単かつ迅速になり、TCOが低くなります。

Extensible Host Controller Interface(xHCI) 1.0に準拠しており、システムが現在および将来にわたって最高の互換性を持つことを保証します。さらに低い消費電力を実現しながらパフォーマンス標準を確立します。116ピン、9mm x 9mmフットプリントの DRQFN (2列)パッケージに 4つの USB3.2 Gen1 ダウンストリームポートを備えています。

複数のプロトコルを運用する際のパフォーマンスを最適化

ハードウェアベースアクセラレータールーターは、遅延を最小限に抑え、高帯域幅のリアルタイムデータストリームを保護しながら、十分なベストエフォート帯域幅へのアクセスを可能にします。ユーザーにとって、高解像度ビデオやその他の高帯域幅のリアルタイムアプリケーションを見ているときでも、高速にバックアップできることを意味します。

UASP要件に完全に準拠

USB3.2 Gen1用に設計された次世代ストレージプロトコルである UASP(USB Attached SCSI Protocol)規格を完全にサポートしています。この機能は、古典的な BOT(Bulk-Only Transport)のボトルネックの一部を排除することで、5Gbpsチャネルの転送効率を最適化します。

ハードウェアベースのLPM対応

ハードウェアベースの LPM(Link Power Management)もサポートしています。USB2.0 LPM対応デバイスが接続されている場合、低電力状態に入るためにデバイスと自動的にネゴシエートします。これにより、システムはリンク電力をより効果的に管理できるようになり、ソフトウェアの介入を排除することで、ホスト CPUを長時間スリープ状態に維持できるようになります。これにより、リンクの電力節約だけよりも桁違いに大きな電力節約が実現される可能性があります。

USB充電のサポート

Battery Charging(BC) Specification Revision1.2：Charging Downstream Port(CDP)、および China Charging YD/T 1591-2009規格に準拠しています。 FL1100EX独自のハイブリッド充電モードは、BC準拠デバイスまたは China Chargingデバイスを自動的に識別し、それに応じてハンドシェイクします。適切な電源設計により、システム設計者は、追加の個別の USB充電コンポーネントを使用せずに、USB充電を簡単にサポートできます。

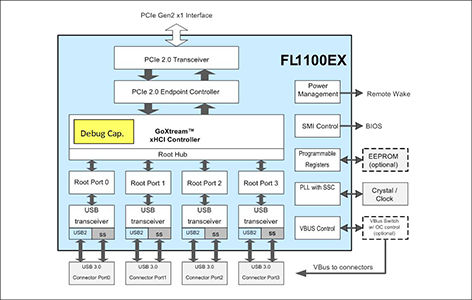

USBデバッグ機能のサポート

xHCI Specificationで定義された USBデバッグ機能をサポートしています。デバッグ機能により、2 台のコンピュータ間の USB-to-USB接続を使用した低レベルのシステムデバッグが可能になります。このデバック機能は、Microsoftの要件になります。
