製品概要

Parade Technologies社の統合 USB Type-C® 構成スイッチを含む統合 USB3.2(PS8818はUSB 3.1) / DisplayPort™ Alt Modeホストデバイスを使用する USB Type-C® 対応システム用の リタイマー/リニア・リドライバーです。

製品の主な特長

  • USB および DisplayPort™ Alt Modeポートを統合した USB Type-C® アプリケーションをサポート
  • USB3.2 Gen2 10Gbps リタイマー(PS8815, PS8828,PS8828A)
  • USB3.2 Gen2 ×2および DisplayPort™ 1.4 用 USB-C® 10Gbpsリニア・リドライバー(PS5169,PS5170,PS8769)

製品ラインアップ

PS5169

統合 USB Type-C® 構成スイッチを含む統合 USB3.2 / DisplayPort™ Alt Modeホストデバイスを使用する USB Type-C®対応システム用の 10Gbpsリニア・リドライバーです。USB Txおよび Rx信号のリニア・リドライバー機能を提供します。DisplayPort™ Alt Mode が有効な場合、DisplayPort™ メインリンク信号にも対応します。

最大10Gbps(Gen2)の USB3.2トランスポートデータレートと最大8.1Gbps(HBR3)の DisplayPort™ データレートをサポートします。ライナーリドライバー機能は、PCB 信号損失やその他の信号歪みを補償し、システムの USB-C® レセプタクルでより高い信号品質とコンプライアンスマージンを提供します。また、システムの USB Type-C® コネクターを統合ホストデバイスから離れた場所に配置できるため、システム設計の柔軟性も向上します。DisplayPort™ Alt Mode動作の場合、リニアリドライバーには、ダウンストリーム DisplayPort™ レシーバーによって報告されるリンクトレーニングパラメーターに基づいて高速データドライバーの特性を調整する Parade Technologiesの特許取得済みの AUXチャネルインターセプト テクノロジーが組み込まれています。

■特長&ブロック図

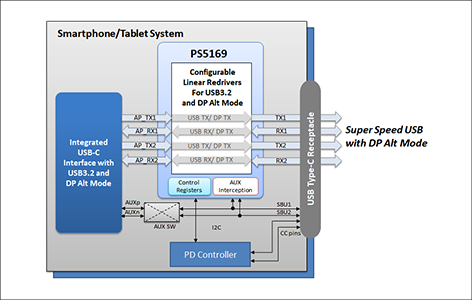

PS5169ブロック図
ブロック図

・USB3.2 Gen2 x2 10Gbpsデュアルレーン動作と最大HBR3 8.1Gbpsの
  DisplayPort™ Alt Modeサポート
・USBおよび DisplayPort™ Alt Modeポートを統合した
  USB Type-C® アプリケーションサポート
・完全な USB3.2電源管理をサポート
・PCB、ケーブルおよびコネクターの損失を補償する
  プログラム可能なイコライザー
・防水IO設計
・RBR、HBR、HBR2および HBR3の DisplayPort™ リンクトレーニング用の
  現場で実証済みの AUXインターセプトテクノロジー
・1.8V電源
・超低消費電力
  - ディープスリープモード:1.3uW
  - スタンバイモード:0.5mW
・2.7 x 3.7mm 26ピン QFN RoHS準拠およびハロゲンフリーパッケージ
・ESD:8kV(HBM)

■対象アプリケーション

・スマートフォン
・タブレット
・スマートフォン
・タブレットのアクセサリー

PS5170

統合 USB Type-C® 構成スイッチを含む統合 USB3.2 / DisplayPort™ Alt Modeホストデバイスを使用する USB Type-C®対応システム用の 10Gbpsリニア・リドライバーです。USB Txおよび Rx信号のリニア・リドライバー機能を提供します。DisplayPort™ Alt Modeが有効な場合、DisplayPort™ メインリンク信号にも対応します。

最大10Gbps(Gen2)の USB3.2トランスポートデータ レートと、最大8.1Gps(HBR3)の DisplayPort™ データレートをサポートします。ライナーリドライバー機能は、PCB 信号損失やその他の信号歪みを補償し、システムの USB-C® レセプタクルでより高い信号品質とコンプライアンスマージンを提供します。また、システムの USB Type-C® コネクターを統合ホストデバイスから離れた場所に配置できるため、システム設計の柔軟性も向上します。DisplayPort™ Alt Mode動作の場合、リニア・リドライバーには、ダウンストリーム DisplayPort™ レシーバーによって報告されるリンクトレーニングパラメーターに基づいて高速データドライバーの特性を調整する Parade Technologiesの特許取得済みの AUXチャネルインターセプトテクノロジーが組み込まれています。

■特長&ブロック図

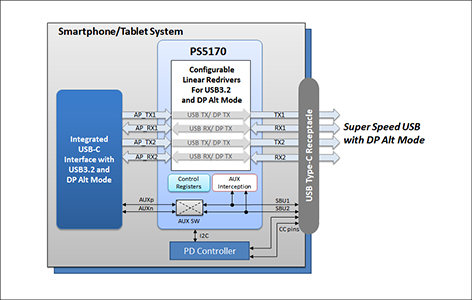

PS5170ブロック図
ブロック図

・USB3.2 Gen2 x2 10Gbpsデュアルレーン動作と最大 HBR3 8.1Gbpsの
  DisplayPort™ Alt Modeサポート
・USBおよび DisplayPort™ Alt Modeポートを統合した
  USB Type-C® アプリケーションサポート
・完全な USB3.2電源管理をサポート
・PCB、ケーブルおよびコネクターの損失を補償するプログラム可能なイコライザー
・防水IO設計
・RBR、HBR、HBR2および HBR3の DisplayPort™ リンクトレーニング用の
  現場で実証済みの AUXインターセプトテクノロジー
・1.8V電源
・超低消費電力
  - ディープスリープモード:1.3uW
  - スタンバイモード:0.5mW
・3.1 x 4.4mm 34ピン QFN RoHS準拠およびハロゲンフリーパッケージ
・ESD:8kV(HBM)

■対象アプリケーション

・スマートフォン
・タブレット
・スマートフォンとタブレットのアクセサリー

PS8769

統合された USB3.2/ DisplayPort™ Alt Modeホストデバイスを使用する USB Type-C®対応システム用のリニア・リドライバーです。USB3.2 Gen1(5Gbps) / Gen2 (10Gbps) 動作および HBR3 (8.1Gbps)リンク レートまでの DisplayPort™ Alt Mode動作をサポートします。PCBトレース、ケーブル配線、コネクターからの信号損失を補償するプログラム可能なイコライザーが備わっています。DisplayPort™ Alt Modeのサポートには、リンクトレーニングコマンドへの応答を可能にする AUXインターセプトが含まれています。完全な USB3.1電源管理がサポートされています。

リタイマーの完全な信号復元パフォーマンスを必要としない USB-C® 中継アプリケーション向けに、より低い電力とより小さな設置面積を提供します。サイズと電力が小さく、単一1.8V電源要件と組み合わせることで、スマートフォンやタブレットなどの手持ちポータブルデバイスに最適です。

■特長&ブロック図

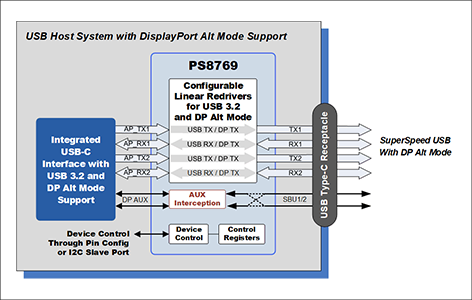

PS8769ブロック図
ブロック図

・USB3.2 Gen2 10Gbpsと最大 HBR3 8.1Gbpsの DisplayPort™ Alt Modeサポート
・統合されたポート構成スイッチを含むUSBおよび DisplayPort™ Alt Modeポートを
  統合した USB Type-C® アプリケーションサポート
・完全な USB3.1電源管理をサポート
・PCB、ケーブルおよびコネクターの損失を補償するプログラム可能なイコライザー
・RBR、HBR、HBR2および HBR3の DisplayPort™ リンクトレーニング用の
  現場で実証済みの AUXインターセプトテクノロジー
・1.8V単一電源
・2.7 x 3.7mm 26ピン QFN RoHS準拠およびハロゲンフリーパッケージ
・ESD:4kV(HBM)

■対象アプリケーション

・スマートフォン
・タブレット

PS8815

統合 USB Type-C® 構成スイッチを組み込んだ統合 USB3.2ホスト / DisplayPort™ Alt Modeビデオソースデバイスを使用する USB Type-C®対応システム用の 10Gbpsリタイマーです。USB3.2 Txおよび Rx信号の場合、Gen2動作のリタイミングと Gen1動作の再駆動を提供します。DisplayPort™ Alt Modeの場合、DisplayPort™ メインリンク信号の再駆動を提供します。

最大10Gbps(Gen2)の USB3.2トランスポートデータ レートと、最大8.1Gbps(HBR3)の DisplayPort™ データレートをサポートします。リタイミングおよび再駆動信号リピーター機能は、PCB信号損失やその他の信号歪みを補償し、より高い信号品質とコンプライアンスマージンを提供します。また、システムの USB Type-C® コネクターを統合ホストデバイスから離れた場所に配置できるため、システム設計の柔軟性も向上します。 DisplayPort™ リドライバー機能には、ダウンストリーム DisplayPort™ レシーバーによって報告されたリンクトレーニングパラメーターに基づいて高速データドライバーの特性を調整する、Parade Technologiesの特許取得済みの AUXチャネルインターセプトテクノロジーが組み込まれています。

■特長&ブロック図

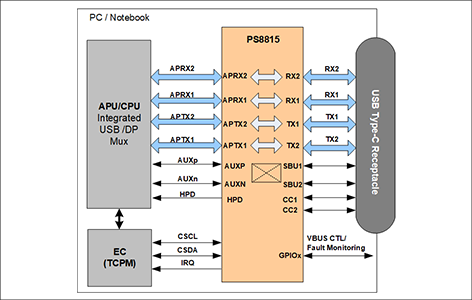

PS8815ブロック図
ブロック図

・USB Type-C® 規格1.0bのVESA DisplayPort™ Alt Modeに準拠
・USB Power Delivery3.0に準拠
・USB Type-C® ポートコントローラーインターフェース仕様2.0に準拠
・USB3.2 Gen2 10Gbpsおよび HBR3 8.1Gbpsまでの
  DisplayPort™ 1.4a Alt Modeをサポート
・内蔵 BMC PHYとプロトコル
・構成可能な DFP / UFP / DRPのサポート
・内蔵 CCロジックと自動電源管理
・USB3.2 Gen2 10Gbpsリタイミング
・DisplayPort™ 1.4a HBR3 8.1Gbpsリドライビング
・CrystalFree:外部クリスタルやクロックは不要
・システム透過的な操作 (リドライバーのような操作)
・高い入力ジッター耐性と低い出力ジッター
・チャネル損失を補償する UniEye™イコライザー
・非常に低いレイテンシー:総伝播遅延は 1ns未満
・統合された VCONN電源スイッチ
・VBUSスイッチおよびその他のシステム制御用の GPIO
・IRQ#を備えた I2Cスレーブ (TCPCI)
・低い有効電力消費量
・超低待機消費電力
・5 x 6.5 mm 52ピン QFNハロゲンフリー RoHSパッケージ
・3Vおよび1.2V電源
・ESD:8kV(HBM)

■対象アプリケーション

・スマートフォン
・タブレット
・ノートブック / PC
・USB Type-C® ホストアプリケーション

PS8818

統合 USB Type-C® 構成スイッチを含む統合 USB 3.1 / DisplayPort™ 代替モードホストデバイスを使用する USB Type-C® 対応システム用の 10Gbpsリタイマーです。USB Txおよび Rx 信号の選択可能なリタイミングまたはリドライビングを提供し、DisplayPort™ Alt Mode が有効な場合、DisplayPort™ メインリンク信号のリドライビングを提供します。ポート構成の切り替えは含まれていません。

最大 10Gbps(Gen2)の USB3.1トランスポートデータレートと、最大8.1Gbps(HBR3)の DisplayPort™ データレートをサポートします。 リタイミングおよびリドライビング信号リピーター機能は、PCB 信号損失やその他の信号歪みを補償し、より高い信号品質とコンプライアンスマージンを実現します。 また、システムの USB Type-C® コネクターを統合ホストデバイスから離れた場所に配置できるため、システム設計の柔軟性も向上します。 DisplayPort™ リドライバー機能には、ダウンストリーム DisplayPort™ レシーバーによって報告されたリンクトレーニングパラメーターに基づいて高速データ ドライバーの特性を調整する、Parade Technologiesの特許取得済みの AUX チャネルインターセプトテクノロジーが組み込まれています。

■特長&ブロック図

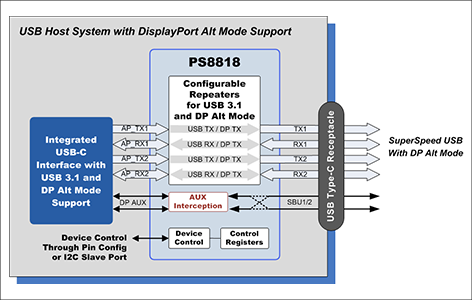

PS8818ブロック図
ブロック図

・DisplayPort™ Alt Modeと USB-C® ポートスイッチングを統合した
  USBホストデバイスを使用する USB-C® 対応システム向けに設計
・USB3.1 Gen2 10Gbps および最大 HBR3 8.1Gbpsの
  DisplayPort™ Alt Modeをサポート
・完全な USB3.1電源管理をサポート
・USB3.1 Gen2 10Gbpsリタイミング
・DisplayPort™ 1.4 HBR3 8.1Gbps 自動 AUXスヌーピングによるリドライビング
・USB-C® SBU 信号用の統合 AUXスイッチ
・Crystal Free:外部クリスタルやクロック不要
・PCB損失を補償する UniEye™ アダプティブイコライザーとプログラマブルイコライザー
・RBR、HBR、HBR2、HBR3の DisplayPort™ リンクトレーニングをサポートする
  現場で実証済みの AUXインターセプトテクノロジー
・超低遅延
・低消費電力
・3.3Vおよび1.2V電源
・4x6mm 40ピンおよび3.1x4.4mm 34ピンQFN RoHS準拠&ハロゲンフリーパッケージ
・ESD:7kV(HBM)

■対象アプリケーション

・スマートフォン
・タブレット
・ノートブック / PC
・ドッキングステーション

PS8828

VESA® DisplayPort™ Alt Mode Standardをサポートする USBホストデバイスに USB Type-C® (または USB-C®) コネクターを実装するための高速信号スイッチングと信号整合性要件に対応します。USB3.2 Gen2 x2構成と最大 8.1Gbps(HBR3)の DisplayPort™ データレートをサポートします。PCB 信号損失やその他の信号歪みを補償するために、信号リタイミング機能が含まれています。

■特長&ブロック図

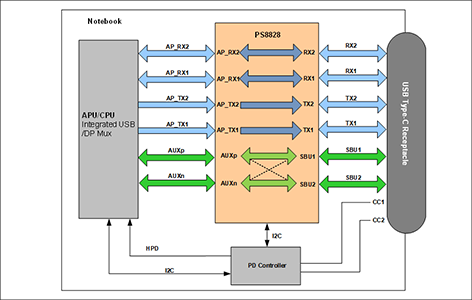

PS8828ブロック図
ブロック図

・USB3.2 Gen2 x2 10Gbpsデュアルレーン動作および
  最大 HBR3 8.1Gbpsの DisplayPort™ Alt Modeをサポート
・統合されたUSBおよび DisplayPort™ Alt Modeポートで
  USB Type-C® アプリケーションをサポート
・USB3.2 Gen2 10Gbpsリタイミングをサポート
・高速なLow Frequency Periodic Signaling (LFPS) enter/exit time
・Crystal Free:外部クリスタルやクロック不要
・DisplayPort™ 1.4a HBR3 8.1Gbpsリドライビングと AUX自動スヌーピングをサポート
・入力および出力用に 100Ωの差動終端抵抗を内蔵
・PCB損失を補償するプログラム可能なイコライザー
・RBR、HBR、HBR2、HBR3の DisplayPort™ リンクトレーニング用の
  現場で実証済みの AUXインターセプトテクノロジー
・超低遅延
・低消費電力
・3.3V~1.2Vのコア電源のオンチップ統合スイッチングDC/DCを使用する場合は、
  単一の3.3V電源
・6x6mm 105 ボール BGA パッケージ
・ESD:8kV(HBM)

■対象アプリケーション

・ノートブック
・デスクトップ

PS8828A

VESA® DisplayPort™ Alt Mode Standard をサポートする USBホストデバイスに USB Type-C® (または USB-C®)コネクターを実装するための高速信号スイッチングと信号完全性要件に対応します。USB3.2 Gen2 ×2構成と最大8.1Gbps(HBR3)の DisplayPort™ データレートをサポートします。PCB 信号損失やその他の信号歪みを補償するために、信号リタイミング機能が含まれています。

■特長&ブロック図

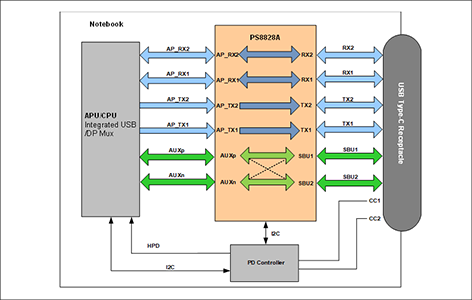

PS8828Aブロック図
ブロック図

・USB3.2 Gen2 x2 10Gbpsデュアルレーン動作および
  最大 HBR3 8.1Gbpsの DisplayPort™ Alt Modeをサポート
・統合されたUSBおよび DisplayPort™ Alt Modeポートで
  USB Type-C® アプリケーションをサポート
・USB3.2 Gen2 10Gbpsリタイミングをサポート
・高速なLow Frequency Periodic Signaling (LFPS) enter/exit time
・Crystal Free:外部クリスタルやクロック不要
・DisplayPort™ 1.4a HBR3 8.1Gbpsリドライビングと AUX自動スヌーピングをサポート
・入力および出力用に 100Ωの差動終端抵抗を内蔵
・PCB損失を補償するプログラム可能なイコライザー
・RBR、HBR、HBR2、HBR3の DisplayPort™ リンクトレーニング用の
  現場で実証済みの AUXインターセプトテクノロジー
・超低遅延
・低消費電力
・3.3Vおよび1.2V電源
・6x6mm 105ボール BGA および 4x6mm QFN40パッケージ
・ESD:8kV(HBM)

■対象アプリケーション

・ノートブック
・デスクトップ

PS8836

ホストアプリケーション用の USB3.2、DisplayPort™ 2.1リタイマーです。これは、リタイマーおよびAlt Modeのサポートに関する USB3.2仕様および関連する USB-IF仕様に準拠し、USB Type-C® 2.0規格の VESA® DisplayPort™ Alt Modeに準拠しています。USB3.2 Gen2 ×2のサポートと UHBR20までの DisplayPort™ 4レーンのサポートに加え、DisplayPort™ Alt Mode規格で定義されている DisplayPort™ 1または 2レーンのサポートを備えた USB3.2 Gen2 ×1の多機能動作をサポートします。

USB-C® レセプタクルでの高速信号の整合性とコンプライアンスマージンを実現する、シンプルでありながら汎用性の高い高性能リタイマーソリューションを提供します。超低待機電力を提供し、システムのバッテリー寿命を延長するだけでなく、DisplayPort™ 2.1エコシステムとユーザーエクスペリエンスも延長します。 PS8836 は PS8833 とピン互換でもあり、お客様が共通の PCB を設計して I/O 仕様の多様性を高めるのに役立ちます。

■特長&ブロック図

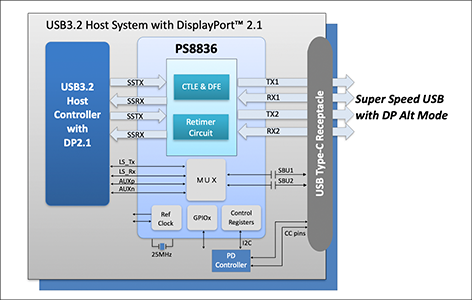

PS8836ブロック図
ブロック図

・USB3.2 Gen2 x2 20Gbpsデュアルレーン動作をサポート
・低電力 U1、U2、U3
・DisplayPort™ Alt Modeをサポート
・USB3.2仕様のRetimerアーキテクチャーをサポート
・最大 UHBR20 20Gbpsまでの DisplayPort™ 2.1をサポート
・RBR、HBR、HBR2、HBR3、UHBR10、UHBR13.5、UHBR20
・DisplayPort™ LTチューナブルPHYリタイマー(LTTPR)トランスペアレントおよび
  非トランスペアレントモードをサポート
・DisplayPort™ P2.1 Advanced Link Power Management(ALPM)をサポート
・USB Type-C® アプリケーション用の統合 AUXスイッチ
・アダプティブ CTLEおよび DFEイコライザー
・入力と出力用に 85Ωの差動終端抵抗を内蔵
・低消費電力
・3.3Vおよび0.9V電源
・4.7 x 8.0mm 62ピンQFNパッケージ
・ESD:5kV(HBM)

■対象アプリケーション

・ノートブック
・デスクトップ
・タブレット
・USB Type-C® ホストアプリケーション
