パレードテクノロジーズ：USB-C® スイッチデバイス - Parade Technologies

製品概要

Parade Technologies社のUSBスイッチデバイスは、USB Type-C® (または USB-C®) コネクターを実装するための高速信号スイッチングと信号整合性要件に対応します。

製品の主な特長

USB 3.2 Gen 2 10Gbps リタイミングをサポート
適応的でプログラム可能なイコライゼーション
超低遅延
低消費電力

製品ラインアップ

PS8803

最大10GbpsのUSB3.1 Gen2トランスポートデータレートをサポートしています。また、PCB 信号損失やその他の信号歪みを補償するために、信号リタイミング機能が含まれています。

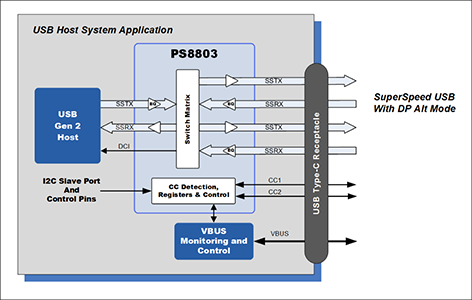

■特長＆ブロック図

・USB 3.1 Gen1 および Gen2の柔軟な USB Type-C® スイッチングサポート
・高速低周波周期信号 (LFPS) 開始/終了時間
・USB3.1 Gen2 10Gbpsリタイミング
・自動省電力機能を備えた完全な USB 3.1電源管理をサポート
・クリスタルフリー動作：外部水晶または外部基準クロックは不要
・アダプティブでプログラム可能なイコライゼーション
・USB Type-C® パートナー接続と向きの検出
・Ra 検出と自動 VCONN ソーシング
・VBUS モニタリング
・DFP および UFPアプリケーションの構成可能な電源の役割
・DFP モードで 0.9A、1.5A、3Aの設定可能な USB Type-C電流アドバタイズメント
・超低遅延
・DCI サポート
・低消費電力
・超低待機電力消費
・6.5×4.5mm 52ピンQFNハロゲンフリーRoHSパッケージ
・3.3V(I/O) および 1.2V (コア) 電源
・ESD：4kV(HBM)

■対象アプリケーション

・スマートフォン
・タブレット
・ノートブック/PC
・USB Type-C® ホストアプリケーション
・USB Type-C® デバイスアプリケーション
・ドック
・ハブ

PS8803C

最大10GbpsのUSB3.1 Gen2トランスポートデータレートをサポートしています。また、PCB 信号損失やその他の信号歪みを補償するために、信号リタイミング機能が含まれており、USB Type-C® ポートを介したクローズドシャーシーデバッグ用の Intel DCI (Direct Connect Interface) もサポートしています。

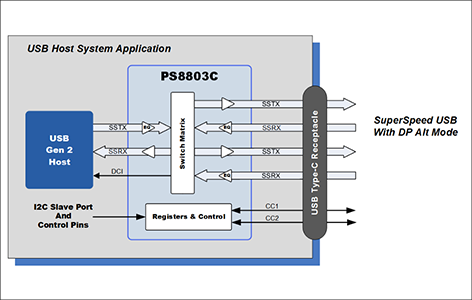

■特長＆ブロック図

・USB3.1 Gen1 および Gen2の柔軟な USB Type-C® スイッチングサポート
・高速低周波周期信号 (LFPS)開始/終了時間
・USB3.1 Gen2 10Gbpsリタイミング
・自動省電力機能を備えた完全な USB 3.1電源管理をサポート
・クリスタルフリー動作：外部水晶または外部基準クロックは不要
・アダプティブでプログラム可能なイコライゼーション
・超低遅延
・DCI サポート
・低消費電力
・超低待機電力消費
・6.5×4.5mm 52ピンQFNハロゲンフリーRoHSパッケージ
・3.3V (I/O) および 1.2V (コア) 電源
・ESD：4kV(HBM)

■対象アプリケーション

・スマートフォン
・タブレット
・ノートブック/PC
・USB Type-C® ホストアプリケーション
・USB Type-C® デバイスアプリケーション
・ドック
・ハブ

PS8823

USB ホスト、ハブ、または、最大10GbpsのUSB3.2 Gen2トランスポートデータレートをサポートしています。ケーブルや PCB の信号損失、およびその他の信号歪みの原因を補償する信号リタイミングが含まれています。

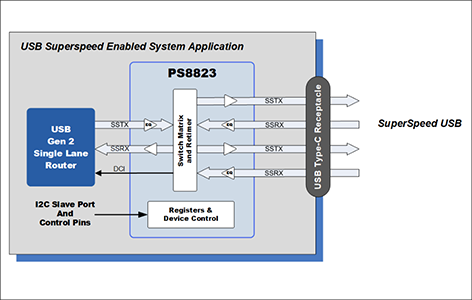

■特長＆ブロック図

・Gen1(5Gbps) および Gen2(10Gbps)リンク速度での USB 3.2の
単一レーンに対する柔軟な USB Type-C® スイッチングサポート
・USB Type-C® プラグ/アンプラグ、通常および反転方向用のビルトイン制御ロジック
・USB3.2 Gen2 の信号リタイミング、USB3.2 Gen1の信号リドライブ
・超低待機電力消費
・自動節電
・6.5×4.5mm 52ピンQFNハロゲンフリーRoHSパッケージ
・3.3Vおよび1.2V電源
・ESD：7kV(HBM)

■対象アプリケーション

・USB ホスト
・ハブ
・周辺機器
・ドッキングステーション

PS8826

USB3.2 Gen2のシングルレーンまたはデュアルレーンをサポートする USBホスト、ハブ、またはデバイスに USB Type-C® コネクターを実装するための高速シグナルスイッチングおよびシグナルインテグリティー要件に対応します。最大10GbpsのUSB3.2 Gen2トランスポートデータレートをサポートしています。ケーブルや PCB の信号損失、その他の信号歪みの原因を補償する信号リタイミングリピータが含まれています。

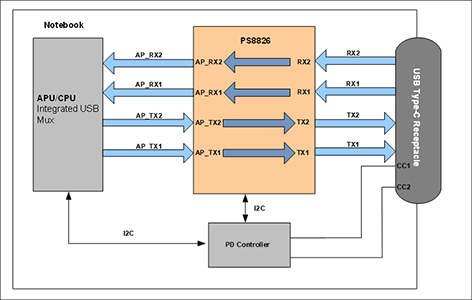

■特長＆ブロック図

・USB3.2 Gen2 ×2 10Gbpsデュアルレーン動作をサポート
・USB3.2 Gen2 10Gbpsリタイミングをサポート
・高速低周波周期信号 (LFPS) 開始/終了時間
・クリスタルフリー動作：外部クリスタルやクロックは不要
・入力および出力用に統合された 100Ω 差動終端抵抗
・PCB損失を補償するプログラム可能なイコライザー
・超低遅延
・低消費電力
・3.3Vおよび1.2V電源
・4x6mm 40ピンQFN RoHS準拠およびハロゲンフリーパッケージ
・ESD：8kV(HBM)
