NXP Semiconductors が提供する温度センサーとは
NXP が提供する温度センサーは「一般用途」、「特定用途」、「パッケージサイズ」、「温度精度」によってデバイスを選定可能です。
以下の様な特徴があります。
一部のデバイスは業界標準のセンサーとピン単位で互換性あるデバイスもありますので、ぜひお問い合わせください。
一般用途向け
・高精度
- ±0.4℃、±0.5℃対応
・小型パッケージ採用
- WLCS4 面積 0.8mm2 以下
- WLCS6 面積 1.0mm2 以下

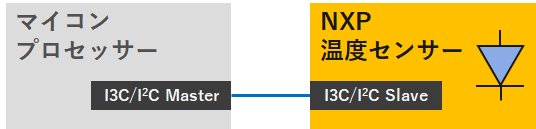

・I3C対応
- I2Cに比べて最大12.5倍の高速通信が可能
特定用途向け
・DDR3用温度センサー
- 2K bit EEPROM 付きもあり
・より幅広い温度レンジに対応
- -55℃ ～ +125℃
・起動時の初期値を設定できる
- Tos や Thyst を設定できる
- 特定の温度条件下での起動時に誤ったアラームの発生を防止するために最適
・リモート/ローカル専用温度センサー
- リモートおよびローカルセンサーの組合わせによりCPU内部のサーマルダイオード、またはPNP/NPNトランジスターに接続されたダイオードの温度監視が可能
・I2C および SMBus による通信が可能
製品ラインアップ
一般用途向け
高精度、小型パッケージ、I3C対応
|
Part Number |
Interface |
Supply Voltage |
Resolution |
Accuracy (max) |
Supply Current (μA) |
Package |
DeviceAddress |
||
|---|---|---|---|---|---|---|---|---|---|
|
I3C I2C |
1.4V to 1.98V |
12bits (0.0625℃) |
±0.5℃ |
1.62V to 1.98V |
0 to +70 ºC |
5 (Max) @I2C inactive 80 (Typ) @I2C 3.4MHz |
WLCSP4 |
8(Fixed by OTP) |
|
|
±1℃ |
-40 to +125 ºC |
||||||||
|
±2℃ |
1.4V to 1.62V |
-20 to +100 ºC |
|||||||
|
±3℃ |
-40 to +125 ºC |
||||||||
|
±2℃ |
1.62V to 1.98V |
-40 to +125 ºC |
5 (Max) @I2C inactive 80 (Typ) @I2C 3.4MHz |
||||||
|
±2℃ |
1.4V to 1.62V |
-20 to +100 ºC |
|||||||
|
±3℃ |
-40 to +125 ºC |
||||||||
|
I3C I2C |
1.4V to 3.6V |
12bits (0.0625℃) |
±0.4℃ |
1.4V to 3.6V |
-20 to +85 ºC |
13 (Max) @I2C inactive 80 (Typ) @I2C 3.4MHz |
WLCSP6 |
4(1 address pin) |
|
|
-40 to +125 ºC |
|||||||||
|
±1℃ |
|||||||||
|
±0.5℃ |
1.4V to 3.6V |
-20 to +85 ºC |
5.5 (Max) @I2C inactive 80 (Typ) @I2C 3.4MHz |
||||||
|
±1℃ |
-40 to +125 ºC |
||||||||
|
I3C I2C |
1.4V to 3.6V |
12bits (0.0625℃) |
±1℃ |
1.4V to 3.6V |
-40 to +125 ºC |
19.2 (Max) @I2C inactive 80 (Typ) @I2C 3.4MHz |
TSSOP8 |
32(3 address pins) |
|
|
±0.5℃ |
1.4V to 3.6V |
-20 to +85 ºC |
19.2 (Max) @I2C inactive 80 (Typ) @I2C 3.4MHz |
||||||
|
±1℃ |
-40 to +125 ºC |
||||||||
ドキュメントのダウンロードには My NXP の登録が必要な場合があります。下記を参考に登録ください。
NXP Semiconductors の My NXP 登録のメリットと登録方法 - マクニカ (macnica.co.jp)
特定用途向け
・DDR3用2Kbits EEPROM付き温度センサー
・より幅広い温度レンジ(-55℃ ～ +125℃)
・起動時のTosやThystを設定できる
|
Part Number |
Interface |
Supply Voltage |
Resolution |
Accuracy (max) |
Supply Current (μA) |
Package |
Feature |
||
|---|---|---|---|---|---|---|---|---|---|
|
I2C/SMBus(1MHz) |
2.7 V to5.5 V |
11bits(0.125℃) |
±1℃ |
2.7 V to 5.5 V |
-25 to +100 ºC |
20 (Max) @I2C inactive 400 (Max) @I2C 1.0MHz |
PCT2075D : SO8 4.8 x 3.9 x 1.75 mm PTC2075DP : TSSOP8 3 x 3 x 1.1 mm PTC2075TP : HWSON8 2 x 3 x 0.8 mm PCT2075GV : TSOP6 2.9 x 1.5 x 1.1 mm |
・PCT2075GV/P110 ・PCT2075GV/N005 |
|
|
±2℃ |
-55 to +125 ºC |
||||||||
|
I2C/SMBus(400kHz) |
1.7 V to3.6 V |
11bits(0.125℃) |
±1℃ |
1.7 V to 3.6 V |
+75 to +95 ºC |
5 (Max) @I2C inactive 400 (Max) @I2C 400kHz |
SE98APW : TSSOP8 3 x 4.4 x 1.1 mm SE98ATP : HWSON8 2 x 3 x 0.8 mm SE98ATL : HXSON8 2 x 3 x 0.5mm |
DDR3用ローカルセンサー |
|
|
±2℃ |
+40 to +125 ºC |
||||||||
|
±3℃ |
-40 to +125 ºC |
||||||||
|
3.0 V to3.6 V |
±1℃ |
3.0 V to 3.6 V |
+75 to +95 ºC |
10 (Max) @I2C inactive 400 (Max) @I2C 400kHz |
HWSON8 2 x 3 x 0.8 mm |
DDR3用ローカルセンサー2K bit EEPROM付き |
|||
|
±2℃ |
+40 to +125 ºC |
||||||||
|
±3℃ |
-40 to +125 ºC |
||||||||
※Device Address : 6pin package = 4 (1 address pin) / 8pin package = 32 (3 address pin)
・CPUなどのダイオード搭載ICで温度検知が可能
|
Part Number |
Interface |
Supply Voltage |
Resolution |
Accuracy (Max) |
Supply Current (μA) |
Package |
DeviceAddress |
||
|---|---|---|---|---|---|---|---|---|---|
|
I2C/SMBus(400kHz) |
3.0 V to 3.6 V |
11bits (0.125℃) |
±2℃ （LOCAL) |
3.0 V to 3.6 V |
+60 to +100 ºC |
10 (Max) @I2C inactive 500 (Typ) @I2C 400kHz |
SO8 4.8 x 3.9 x 1.75 mm TSSOP8 3 x 3 x 1.1 mm HVSON8 3 x 3 x 0.85 mm |
8(Fixed by OTP) |
|
|
±3℃ （LOCAL) |
-40 to +125 ºC |
||||||||
|
±1℃ |
+60 to +100 ºC |
||||||||
|
±3℃ |
-40 to +125 ºC |
||||||||
開発キット
NXP 社ではさまざまな開発キットを用意しています。開発キットを利用することで、デバイスの性能評価が迅速に簡単に実行できます。
評価ボードとMCUボードをキット化して評価と開発を迅速に開始できます！
|
Part Number |
評価ボード |
User Guide |
|
お問い合わせください |
||
|
お問い合わせください |
||
|
お問い合わせください |
||
|
お問い合わせください |
||
P3T1035XUK-ARD 評価ボード
MCU ボード（別途購入）を接続して制御
Arduino UNO 拡張コネクター搭載MCUボード例
- MIMXRT685-EVK
- LPC55S69-EVK
- MIMXRT1050-EVK
他にも接続可能なマイコンボード多数あります。
Macnica Mouser で評価ボードを購入する
温度センサー評価ボード
マイコン評価 ボード
お問い合わせ / お見積もり
本製品に関してご質問、お見積もりなどの希望がありましたら、以下よりお問い合わせください。
