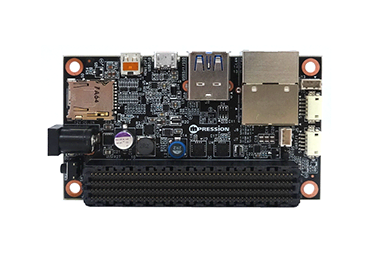

Jetson TX1/2 Carrier Board
Jetson TX1/2 Carrier Board(以降、本ボード)は、NVIDIA社Jetson TX1/TX2のモジュールに対して入出力インターフェースを拡張するボードです。
本ボードをNVIDIA社 Jetson TX1/TX2モジュールと接続することで、HDMI 2.0、USB3.0、USB2.0、Gigabit Ethernet、microSD Card、I2C、UART、GPIO等のインターフェースを拡張することができるので、すぐに評価を始めることができます。
また、NVIDIA社Jetson TX1/TX2モジュールと同サイズの小型ボードで省スペース化を実現しており、電源タイプが異なる2種類のボード（ACアダプター/バッテリー）を用意していますので様々な環境で開発を進めることができます。
製品スペック
| 外形寸法 | 87mm x 50 mm | ||
| 基 板 | 1.6mm 6層 FR4 | ||
| 電 源 | MAC-JTSNCB-M01-AAC Adapter：12V | MAC-JTSNCB-M01-CBattery：5.5V-17V (4A@12V) | |
| インターフェース | HDMI 2.0 (TypeD) | ||
| USB3.0 (TypeA) | |||
| USB2.0 (TypeA/B) | |||
| Gigabit Ethernet | |||
| microSD Card | |||
| Pin構成 | 実装コネクター | ||
| I2C (2pin x 2) | DF13A-6P-1.25H (HIROSE) | ||
| UART (4pin x 2) | DF13A-5P-1.25H (HIROSE) | ||
| GPIO (4pin) | DF13-4P-1.25DSA (HIROSE) | ||
| FAN (4pin) | 53261-0471 (Molex) | ||
| Battery (RTC用：3pin) | B3B-ZR (JST) | ||
| Power (8pin) | DF13A-8P-1.25H (HIROSE) | ||
| Jetson (400pin)TX1/TX2モジュール | SEAM-50-11.0-S-08-2-A-K-TR (Samtec) | ||

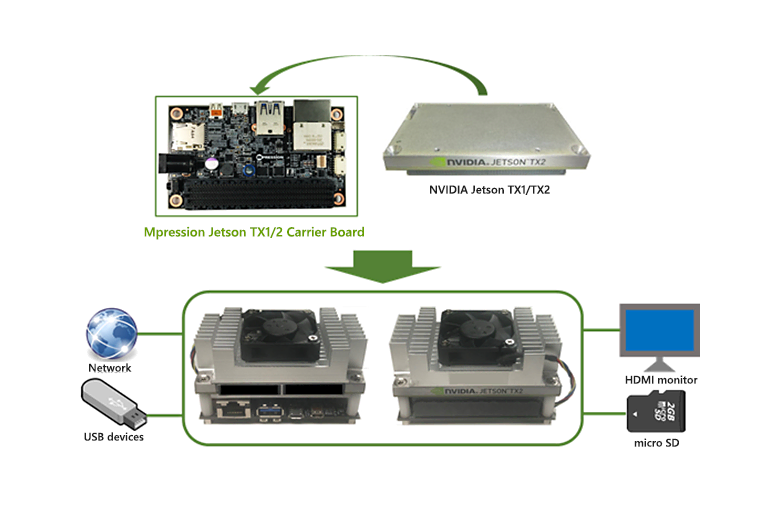

活用例
※本キャリアボード及びJetsonモジュールにヒートシンクとファンは付属しません
関連資料
Jetson TX1/2 Carrier Boardをご利用になるユーザー向けの資料は、下記ページにて公開しております。
https://www.macnica.co.jp/business/semiconductor/articles/nvidia/125041/

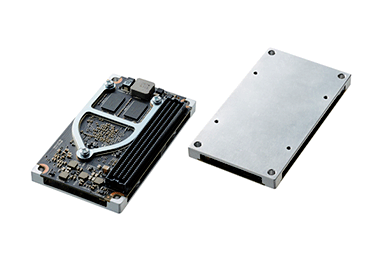

NVIDIA® TEGRA® K1搭載 組込み用GPGPUモジュール DME-DH00101 / DME-DH00102
NVIDIA GPGPU搭載で処理性能が大幅向上
DME-DH00101 / DME-DH00102は、東芝デベロップメントエンジニアリング株式会社が開発したGPGPUシステムモジュールです。
GPGPUは、パソコンなどの画像処理専用プロセッサであるGPUを、画像処理以外の一般演算処理に応用する技術で、大量のデータを並列処理することが特徴です。高性能な処理能力で、監視カメラ用の画像解析システム、製造用ロボットの画像認識システム、医療機器の画像解析システムなどへの応用が注目されています。
製品スペック
|
DME-DH00101 / DME-DH00102 |
||
| CPU | CPU | Arm® Cortex® -A15 quad core MPCore Processor with NEON Technology. |
| CPU Frequency |
|
|
| GPU | GPU |
|
| Compute Performance (FP32) |
|
|
| Memory | Type | DDR3L |
| Capacity | 2GB(DME-DH00101) / 4GB(DME-DH00102) | |
| Frequency |
|
|
| Display | Output | 2 displays |
| HDMI | 1.4b(3840x2160@30Hz) | |
| eDP | 1.4(24bpp; HBR2, 5.4Gbps per lane) | |
| MIPI-DSI | Single DSI link(2560x1440 @60Hz) | |
| Storage | eMMC | 16GB |
| High Speed I/F | PCI Express | Gen2 x2Lane 1 port |
| USB3.0 | 2 ports | |
| SATA | Gen2 1 port | |
| Gigabit Ethernet | 1 port (10/100/1000 BASE-T) | |
| Camera | Input(CSI) | Up to 2 cameras |
| MIPI-CSI | x4Lane up to 2 ports | |
| Peripheral | UART | Up to 3 ports |
| I2S | Up to 4 ports | |
| SPI | Up to 2 ports | |
| I2C | Up to 5 ports (incl. display DDC & AUX channel) | |
| SD Card | 1 port | |
| SDIO | 1 port | |
| PWM | Up to 2 PWM controllers | |
| Environment | Operation Temp (TTP) | 0℃～70℃ |
| Size | length x width x height | 87mm x 50mm x 12mm |
* UCM1: 20% operating time per day at max frequency
**UCM2:100% operating time per day at max frequency
Connect Tech社 Jetson関連製品
NVIDIA Jetson TX2 / TX1モジュールに対応したキャリアボードとヒートシンクのお取り扱いがございます。
※NVIDIA Jetson TX2iおよびTX2 4GB 対応製品については、下部のフォームよりお問い合わせください。

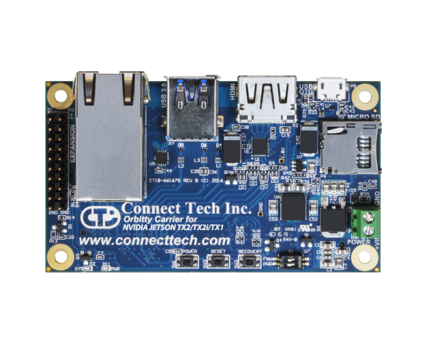

Orbitty Carrier for NVIDIA Jetson TX2/TX2i/TX1(ASG003)
|
製品スペック |
ASG003 |
| 互換性 | NVIDIA®Jetson™TX1、NVIDIA®Jetson™TX2、NVIDIA®Jetson™TX2i |
| 外形寸法 | 87mm x 50mm（3.425″ x 1.968″） |
| 表示 | 1x HDMI、60Hzで最大HDMI 2.0 UHD 4K [2160p]をサポート |
| USB | 1x USB 3.0 |
| イーサネット | 1xギガビットイーサネット（10/100/1000） |
| オーディオ | 1x HDMI統合オーディオ |
| SDカード | 1x microSD |
| シリアル | 2x 3.3V UART |
| その他 | 4x GPIO、I2C |
| 所要電力 | + 9V〜+ 14V DC公称（+ 19Vピーク） |
| 重量 | ASG003（Orbitty Carrier）：41グラム| Jetson TX2 / TX1：144グラム（ヒートシンク付き）; 75グラム（ヒートシンクなし） |
| 動作温度 | -40°C〜+ 85°C（-40°F〜+ 185°F） |

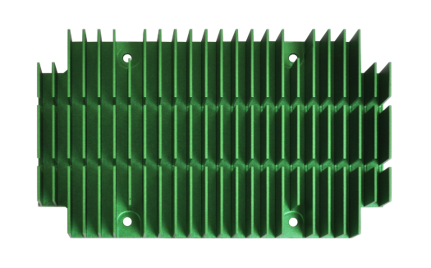

Passive Finned Heatsink for the NVIDIA TX2/TX1 Module
|
製品スペック |
XHG301 |
| 互換性 | NVIDIA®Jetson™TX1、NVIDIA®Jetson™TX2 |
| フィンスペース | 3.00mm |
| 外形寸法 | 87mm x 50mm x 16mm / 3.43インチx 1.97インチx 0.63インチ |
| 重量 | 50グラム |
| 熱抵抗 | 0.983 C / W |
| 取り付け金具 | M2.0X0.4、PPHMS、長さ4.0mm、SS |
| 取り付け金具のトルク定格 | 1.5インチポンド |

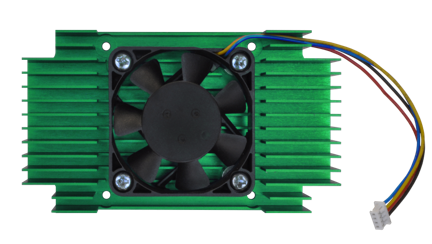

Active Thermal Heatsink for the NVIDIA TX2/TX1 Module(XHG302)
|
製品スペック |
XHG302 |
| 互換性 | NVIDIA®Jetson™TX1、NVIDIA®Jetson™TX2 |
| フィンスペース | 3.00mm |
| 外形寸法 | 87mm x 50mm x 16mm / 3.43インチx 1.97インチx 0.63インチ |
| 重量 | 59g |
| ファンコネクター | 4ピンMolex 51021-0400 |
| 嵌合ヘッダー | 4ピンMolex 53261-0471 |
| 熱抵抗 | 1.244 C / W |
| 取り付け金具 | M2.0X0.4、PPHMS、長さ4.0mm、SS |
| 取り付け金具のトルク定格 | 1.5インチポンド |

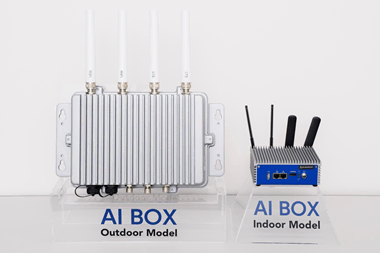

Edge AI Box
ディープラーニング実行環境用
小型エッジコンピューティングボックス
EDGEMATRIX株式会社が提供するEdge AI Boxは、AI（人工知能）処理を高速に行うGPUを内蔵し、ネットワークカメラ等との給電接続とLTE/Wi-Fi通信機能を搭載する、防水/防塵/落雷対策の全天候と屋内用の小型装置です。
この製品は、NVIDIA Pascalアーキテクチャー GPU搭載のNVIDIA Jetson TX2組み込みモジュールを内蔵しています。また、ネットワークカメラと給電接続（PoE: Power over Ethernet）し、映像・画像の認識、分類整理など、AIのなかでも特に注目を集めるディープラーニング（深層学習）で開発されたAIソフトウェアの高速処理が可能です。
Edge AI Box Outdoor Model
製品スペック
|
Outdoor Model |
|
| 動作温度 | －30℃～＋60℃ |
| 湿度 | 10%～95% |
| サイズ | 210 mm x 366.83 mm x 83 mm |
| 重量 | 4.31 kg |
Edge AI Box Indoor Model
製品スペック
|
Indoor Model |
|
| 動作温度 | －10℃～＋50℃ |
| 湿度 | 10%～95% |
| サイズ | 141.6 mm x 106 mm x 55 mm |
| 重量 | 0.8 kg |
