製品概要
KM1M7CFシリーズは、Arm® Cortex®-M7を搭載し高い処理能力と高性能なアナログ機構を持ち、安全に動作させるためのセキュリティ機能を特長とした32ビットフラッシュマイコンです。
モータ制御/デジタル電源制御に最適な高速/高精度アナログ機能を搭載し、さらにプログラムのアップデートに対応したセキュリティ機能と2Bank構成のフラッシュメモリーを搭載した製品です。
製品特長
セキュリティ機能の内蔵
最近のアプリケーションでは、ネットワーク経由でのF/Wのアップデート機構を持つ製品が増えてきました。これを実現するためには、”なりすまし攻撃”や”偽プログラム”などの脅威からシステムを守る必要性が重要になります。
この場合、暗号ICの追加などを検討する必要性がありますが、KM1M7CFシリーズはセキュリティ機能を内蔵し、暗号ICを使用せずに、安全に実行することができます。これにより基板の小型化とセキュリティ対策の両立を実現可能にしています。
高速フィードバック処理の実現
昨今のパワエレ制御では、さらなる高効率化/高精度化/省電力化を実現するために、従来のシリコンベースのFETからSiC(シリコンカーバイト)やGaN(窒素ガリウム)といった化合半導体を使用して低損失が求められています。これを実現するためには、高速/高精度なフィードバック処理/制御が必要不可欠です。
NuvotonのKM1M7BFシリーズは、高速/高精度なフィードバック処理/制御をおこなうために必要な機能がサポートされています。
多機能/多相PWMのサポート
最大24相(相補12ch)のPWMを組み合わせ自由に同期設定が可能で、様々なシステムに対応可能になっています。さらにアナログ制御からデジタル制御への移行を支える豊富なPWM制御機能を搭載しています。ハードエンジニアだけでなくソフトエンジニアにも優しい制御アシスト機能を搭載しています。
周辺部品を削減に貢献
負電圧が入力可能な差動アンプやWindowコンパレーターなどのアナログ部品まで内蔵しています。これらの基準電圧は内蔵DACによって設定します。これにより外付け部品の削減へ貢献します。
各機能概要
|
CPU性能 |
Cortex®-M7 160MHz |
|
浮動小数点演算 |
単精度 - 倍精度対応 |
|
命令 / Data Flash |
Max 256KB x 2Bank / 64KB |
|
高速 A/D変換 |
12bit / 0.2us (5Msps) / 3unit |
|
PWM分解能 |
208ps |
|
搭載アナログ |
12bit DAC、Windowコンパレーター |
|
安全機能 |
メモリーECC、クロック異常検知、AD故障診断 |
|
セキュリティ機能 |
Secure Boot、真性乱数、暗号、etc. |
|
電源電圧 |
3.3V系 単一電源動作 |
製品一覧
| シリーズ | 型番 | ピン数 | ROM[KB] | RAM[KB] | Serial I/F | セキュリティ機能 | Package | ||
| Instruction | Date | Instruction | Date | ||||||
| KM1M7CF0シリーズ | KM1M7CF03N | 80 | 512（256 x 2) | 32（16 x 2) | 64 | 64 | 同期式 x 7ch(Max) (UART,SPI,I2C,LIN) SMBus x 1ch CAN FD x1ch ※ ピン数に依存 |
- | 80 pins TQFP |
| KM1M7CF03K | 256（128 x 2) | ||||||||
| KM1M7CF04N | 64 | 512（256 x 2) | 64 pins TQFP 10mm x 10mm |
||||||
| KM1M7CF04K | 256（128 x 2) | ||||||||
| KM1M7CF05N | 48 | 512（256 x 2) | 48 pins TQFP/QFN | ||||||
| KM1M7CF05K | 256（128 x 2) | ||||||||
| KM1M7CF06N | 32 | 512（256 x 2) | 32 pins TQFP | ||||||
| KM1M7CF06K | 256（128 x 2) | ||||||||
| KM1M7CF1シリーズ | KM1M7CF13N | 80 | 512（256 x 2) | 32（16 x 2) | 64 | 64 | 同期式 x 7ch(Max) (UART,SPI,I2C,LIN) SMBus x 1ch CAN FD x1ch ※ ピン数に依存 |
Secure Boot 暗号計算器（AES/SHA/ECC暗号） 乱数発生器 |
80 pins TQFP |
| KM1M7CF13K | 256（128 x 2) | ||||||||
| KM1M7CF14N | 64 | 512（256 x 2) | 64 pins TQFP 10mm x 10mm |
||||||
| KM1M7CF14K | 256（128 x 2) | ||||||||
| KM1M7CF15N | 48 | 512（256 x 2) | 48 pins TQFP/QFN | ||||||
| KM1M7CF15K | 256（128 x 2) | ||||||||
| KM1M7CF16N | 32 | 512（256 x 2) | 32 pins TQFP | ||||||
| KM1M7CF16K | 256（128 x 2) | ||||||||

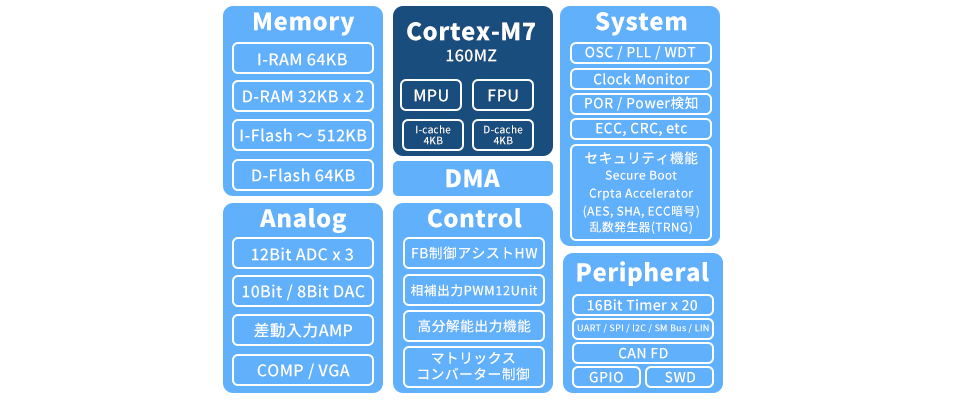

製品ブロック図
KM1M7CFシリーズブロック図
使用用途
・デジタル電源制御（ACDC、DCDC、DCAC）
・インバーター制御
製品のサポート
ヌヴォトンテクノロジージャパン社ではマイクロコントローラー評価のために評価ボードと評価環境を提供しています。
評価ボード概要
・マイコンのご評価をすぐに始められるスターターキット（NuMaker）を提供しています。
- マイコンの全端子分のコネクターを搭載
- ボート上にデバッガー機能を搭載：
これによりPCとNuMakerをUSBケーブルで接続するだけで評価環境を構築可能
- Arduino UNO互換の拡張端子を搭載
開発環境概要
・統合開発環境としては、以下の環境にてサポートしています
- IAR Embedded Workbench
- Keil MDK-ARM
・コード開発をサポートするために、Nuvoton社から以下のツールも提供しています
- Peripheral Code Generator：GUIを使用しマイコン内蔵のペリフェラルの初期設定するサンプルコードを生成するツール
- RAMモニターツール：マイコンのRAMの状態をリアルタイムで監視し、デバック・解析効率を向上させるツール
・モデルベース開発環境として、Mathworks社のMatlab/simlink向けの各シミュレーションモデルも提供しています
