産業機器向け、マイコンを使用するシステムに最適！

近年、産業機器市場では、生産効率改善、品質向上、そして人員不足を補う為、生産工程の自動化が急速に進んでいます。その自動化には、センサーの存在が不可欠で、今後センサー需要が伸びていく事が予測されています。しかし、センサー回路の設計は、定数設定に手間が掛かり、設計工数が大幅に増加してしまうという課題を抱えています。

「NA2202/NA2203/NA2204」シリーズ（16-Bit/20-Bit/24-Bit）は、最大128倍のPGA（プログラマブルゲインアンプ）とマルチプレクサを内蔵しており、様々なセンサーを組み合わせて使用する事が可能で、定数設定の工数増加の問題を解決できます。また、５Vの動作電圧に対応しており、マイコンを使用したシステムに最適なAFEとなっています。
パッケージサイズは4.0x4.0x0.75mm(*1)のため、製品の小型化に貢献します。（本シリーズに関する2024年6月13日付メーカー発表内容はこちら）

*1) パッケージ寸法の一部を修正しました。(2024年6月19日)

■想定アプリケーション
温度調節器、圧力センサー、流量センサー、プログラマブルロジックコントローラー

■3つの特長
1.  高精度ADC搭載のAFE（アナログフロントエンド）
16-bit（NA2202）、20-bit（NA2203）、24-bit（NA2204）の分解能を提供し、各製品はピンコンパチビリティーを持たせているので、システムの分解能要求に合わせ同一の基板を利用することが可能に。開発工数の削減やシステムの柔軟性を高めます。

2.  5V（もしくは±2.5V）動作電圧対応による産業機器市場に最適
産業機器市場では、今でも動作電圧5Vのマイコンが広く使われています。センサーの情報を最大限正確に伝送する為、AFEもマイコンと同じ電圧で駆動する必要があります。
本シリーズは、5Vの動作電圧に対応しており、マイコンを使用したシステムに最適なAFEとなっています。

3.  小型パッケージにより、製品小型化へ貢献
ΔΣ型ADコンバーターだけではなく、最大128倍のPGAや、２系統のセンサー用励起電流、ADC用の高精度リファレンス電源（外部からの供給に切り替え可能）を内蔵。
周辺機能の取り込みに加え小型パッケージとなっており、基板の省面積化、ひいては製品の小型化に貢献。

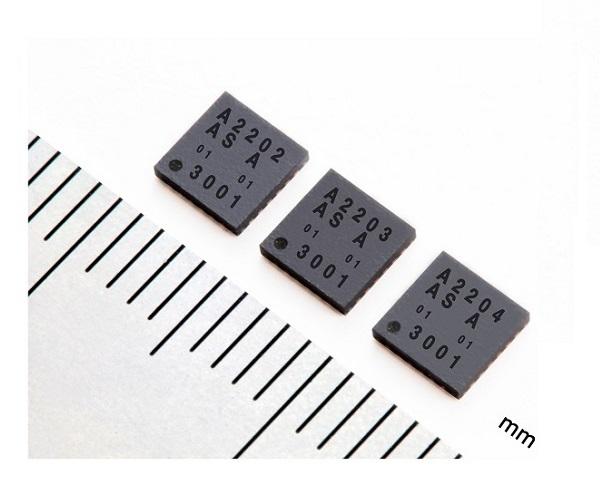

「NA2202/NA2203/NA2204」シリーズ (QFN4040-24-NB)

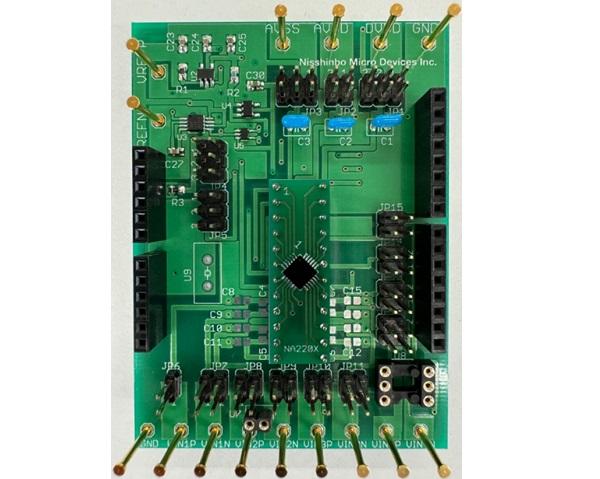

デモボード
