製品概要
WSシリーズは、広範囲な周波数で、高確度・高安定の信号を生成可能な信号発生モジュールです。全4モデルをラインナップし、多機能タイプの2モデルでは任意波形出力が可能で、変調やシーケンス動作にも対応しています。
36ピンDIPの2モデルは、モジュール間同期により、多相信号出力が可能です。
製品特徴

・周波数設定範囲:44.4 nHz~10 MHz
・周波数確度:±25 ppm
・周波数温度安定度:±2 ppm

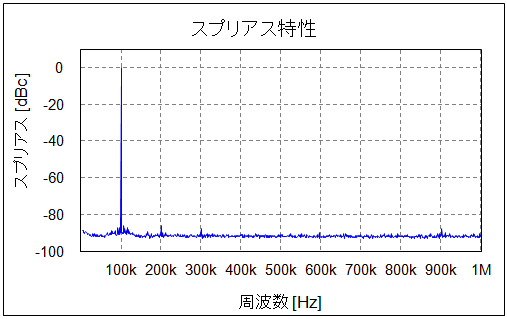

・ひずみ率:0.01%以下typ.
・振幅分解能:14 bit
・出力波形:正弦波、三角波、ランプ波、方形波、任意波
・発振モード:連続、ゲート、トリガー、バースト、スイープ、変調(AM、FM、OM)
・シーケンス動作
・モジュール間同期
・外部クロック同期
・片電源・両電源駆動
シンセサイザモジュール WSシリーズとは
WF・DFと同じDDS (Direct Digital Synthesizer) 方式を採用した組込用の信号発生モジュールです。デジタル処理により、アナログ発振器モジュール(CGシリーズ)よりも信号生成に関する多くの機能を搭載しています。計測器に劣らない高品位な信号を生成します。
計測器に劣らない、安定した性能
高安定、低ひずみな特性

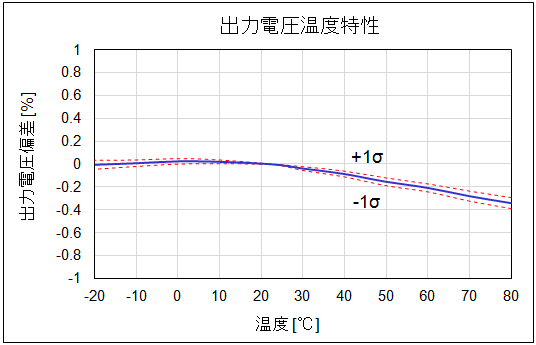

0~40℃では±0.2%以下の安定度

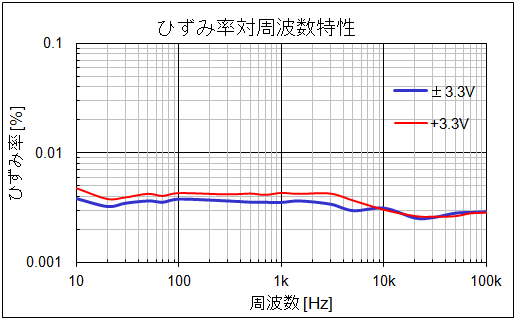

アナログ発振器モジュールにも匹敵する低ひずみ

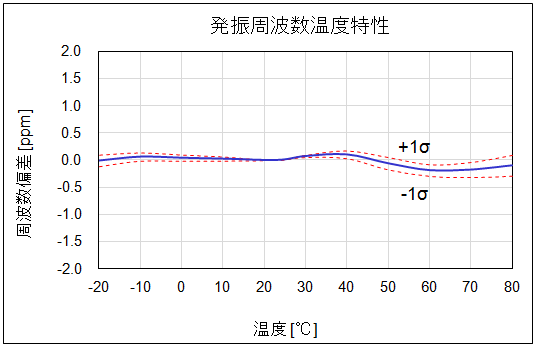

広範囲な周波数・温度で、高確度・高安定の信号を生成

広い温度範囲で±0.2ppm以内の安定した周波数を出力

アナログ発振器モジュールに匹敵する低ひずみ
設計工数の削減が可能

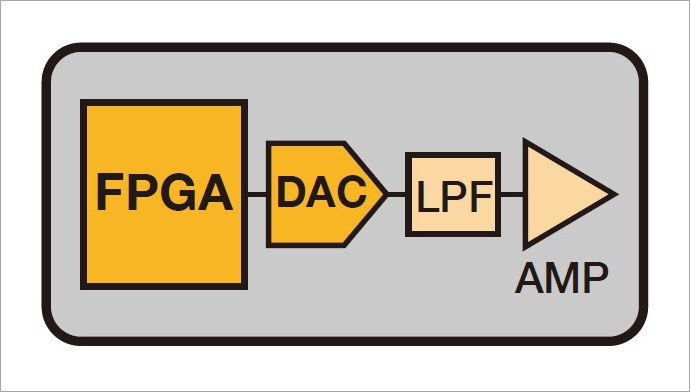

WSシリーズは、一般的なモノシリックICと比較して、小型のデュアルインラインパッケージ(DIP)に周辺回路も含めて一体化されているので、回路設計や基板設計の効率化を図れます。

WSシリーズ

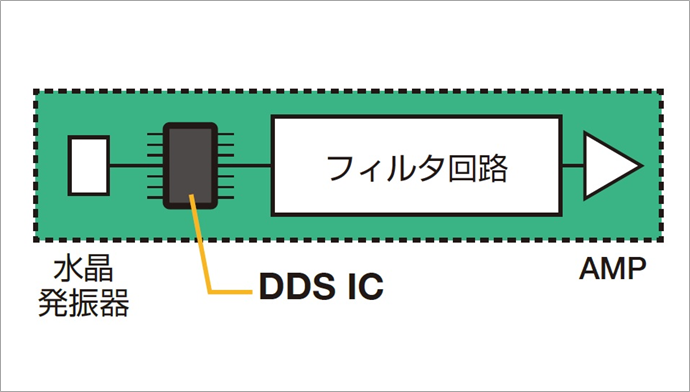

一般的なモノリシックIC DDSを使用した例
周辺回路の設計が必要
ラインナップ
|

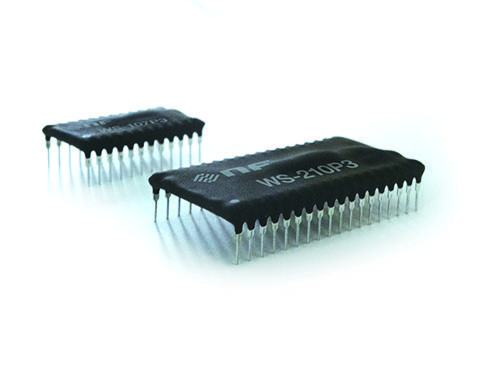

正弦波、 シンセサイザーモジュール |
波形選択、 シンセサイザーモジュール |
多機能シンセサイザーモジュール (2021年1月発売予定) |
|
型式 |
WS-107P3 |
WS-210P3 |
WS-151S3 |
WS-251S3 |
周波数設定範囲 |
10 mHz~10 MHz |
1 mHz~10 MHz |
44 nHz~10 MHz |
44 nHz~10 MHz |
周波数設定 |
バイナリー設定 |
バイナリー設定 |
シリアルインターフェース |
シリアルインターフェース |
振幅確度 |
±6% |
±1% |
±6% |
±1% |
波形 |
正弦波 |
正弦波、三角波、 ランプ波、方形波 |
正弦波、三角波、 ランプ波、方形波 任意波 |
正弦波、三角波、 ランプ波、方形波 任意波 |
発振モード |
連続、ゲート |
連続、ゲート |
連続、ゲート、 トリガー、バースト |
連続、ゲート、 トリガー、バースト |
モジュール間同期 波形同期パルス出力 |
- |
〇 |
- |
〇 |
位相制御 |
- |
0°、90°、120°、240° |
- |
任意 |
変調・スイープ・シーケンス |
- |
- |
〇 |
〇 |
サイズ |
24ピン DIP |
36ピン DIP |
24ピン DIP |
36ピン DIP |
ターゲットアプリケーション
- 半導体製造装置
- 磁気装置
- 光学機器
- 超音波機器
- 地震計
- バイオ関連機器
- 走査型電子顕微鏡
※本製品は、お客様のニーズにあわせて最適なカスタマイズが可能です。
評価用ボード
装置組込みの為の評価に無償貸出を実施しています。
装置組込み用として、プリント基板に実装する前に特性を評価するためのボードです。
入出力コネクター、電源入力などが装備されておりモジュールをボードに装着して簡単に評価できます。
お気軽にお問合せ下さい。
