LTCC 製品ライン概要

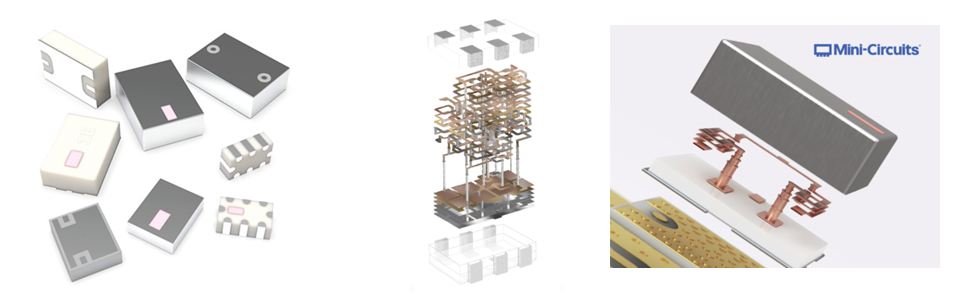

LTCC (Low Temperature Co-Fired Ceramic) デバイスは、コンデンサー、インダクター、分布定数構造を多層セラミック基板に埋め込み、焼結して単一モノシリック部品として製造されます。

LTCC 受動部品は、優れた性能、小型サイズ、信頼性、コスト効率の良さなどの組み合わせにより、主要な部品技術として定着しています。Mini-Circuits の設計チームは、20年以上にわたる研究開発と多数の有効な特許に基づき、LTCC 材料、設計手法、製造プロセスに関する業界最先端の知識を有しております。

世界一幅広い製品群

750種類以上のモデルを在庫として保有しています。
　・カプラー
　・フィルター
　・バランフィルター
　・スプリッター / コンバイナー
　・スルーライン
　・トランスフォーマ / バラン

技術的な強み

■ 性能
　・ブロードバンドな動作範囲（VHF ～ミリ波）
　・集中定数、分布定数、キャビティー (SIW) など、あらゆる回路実装に対応
　・0202 小型サイズでも、優れたパワーハンドリング能力

■ 実用性
　・パッケージング不要
　・表面実装デバイス
　・小型化対応
　・堅牢な一体構造　軍事、宇宙、極低温環境、高振動、高温環境での信頼性基準をクリア

■ 経済性
　・中規模（数千）～大規模（数百万）製造数量に柔軟対応可能
　・カスタムデザイン対応での低 NRE（非反復費用）
　・Non-Recurring Engineering（一回限り発生する設計・開発費用）：製品の設計・試作にかかる初期費用
　・早いデザインタイム / リードタイム対応

■ 独自材料システム
　・セラミックパウダー　導電性ペースト（有機基板 PCB に近い Dk 値）
　・Dk 値：誘電率
　・低誘電率の誘電体
　・高周波領域での低挿入損失

■ 独自回路トポロジー
　・集中定数型 LC ～分布定数型トポロジー
　・高 Q 共振回路
　・キャビティ― (SIW) 回路構成
　・高周波領域～ミリ波領域まで対応
　・最大 100dB のフィルター阻止帯域除去比の実力

■ 材料モデリング　シミュレーション技術
　・高度な材料特性評価：電気、機械、環境の各分野データ
　・シミュレーション ⇔ 実測データ：忠実度 / 再現性の向上
　・早い設計サイクル
　・顧客ニーズを意識した適正価格でのカスタムデザイン対応

LTCC 製品ラインアップ

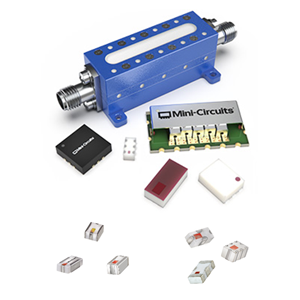

■ フィルター製品
3000種以上、ほぼすべてのニーズに対応するカスタム設計に対応しています。
　・特許取得の MMIC 無反射フィルターによるスプリアス除去
　・シャープな除去特性を持つキャビティフィルターおよび基板吊り下げ式フィルター
　・最小 0603 サイズの小型 LTCC フィルター
　・DC ～ 86GHz までの通過帯域

フィルターの製品ラインアップは以下があります。
　・無反射フィルタ（バンドパス）
　・無反射フィルタ（ハイパス）
　・無反射フィルタ（ローパス）

■ カプラー製品
DC ～ 65GHz の広い周波数レンジと、0.5W ～ 250W の耐電力に対応し、475種類以上をラインアップしています。
　・トランスベース、LTCC、ストリップライン / マイクロストリップ、ブリッジ、MMIC への対応
　・表面実装型および同軸型の提供
　・50Ω、75Ωシステム用の幅広い選択肢

カプラーの製品ラインアップは以下です。
　・カプラー
　・カプラー用ダイ（チップ）

■ パワースプリッター製品
DC ～ 67GHz の周波数レンジ、50Ω / 75Ωシステムに対応し、2 ウェイ、3ウェイ、4 ウェイ、6ウェイ、8ウェイ、10ウェイ、12ウェイ、16ウェイ、最大24ウェイまでの分配に対応したモデルをラインアップしています。
　・同軸型、表面実装型、MMIC ダイフォーマットを用意
　・各種コネクター (SMA、N、F、BNC、2.92mm、2.4mm、1.85mm、7/16 DIN)
　・最大 100W の耐電力
　・DC 通過および DC 遮断
　・500種類以上

パワースプリッターの製品ラインアップは以下です。
　・パワースプリッター
　・パワースプリッター用ダイ（チップ）

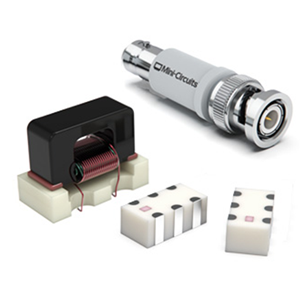

■ トランス & バラン製品
DC 通過型および DC 絶縁型など、幅広い構成のトランスとバランを 500種類以上ラインアップし、DC ～ 24GHz のシングルエンド / 平衡 / 差動伝送線路に対応しています。
　・表面実装型および同軸型ケース
　・0603 サイズの超小型 LTCC モデル
　・最大 24GHz 対応の広帯域 MMIC バラン
　・50Ω / 75Ω マッチングトランス / マッチングパッド

トランス & バランの製品ラインアップは以下です。
　・RF トランス
　・RF バラン
