Mini-Circuits：量子コンピューター向け RF & マイクロ波製品 - Mini-Circuits

制御エレクトロニクスからクライオスタットまで、スケーラブルな量子ハードウェアを実現します

Mini-Circuits は、量子コンピューティングの研究開発における信頼できる RF およびマイクロ波パートナーとして、量子ハードウェアスタック全体にわたるお客様をサポートしています。超電導、イオントラップ、その他の量子ビット方式に取り組むチームと協力し、以下のラインアップを提供できます。

■ ラインアップ
　・シグナルジェネレーター
　・室温電子機器
　・極低温ケーブル
　・減衰器
　・フィルター
　・カプラー
　・クライオスタット内部の低損失相互接続

■ Mini-Circutis が提供する強み
　・位相安定性
　・低ノイズ
　・高アイソレーション
　・温度耐性

用途別ソリューションのためのエンジニアリングコラボレーション

量子システムにはカスタマイズが不可欠であり、Mini-Ctrcuitsはお客様と直接連携しお客様に合わせた以下のようなソリューションを提供します。

　・複数の RF 機能を単一のモジュールやラックアセンブリーに統合
　・信号ルーティングの最適化
　・極低温環境や非磁性要件などに適したカスタム

これにより、お客様の開発期間を短縮すると同時に、RFおよびマイクロ波の性能が各量子アプリケーション固有の要件に正確に合致することを保証します。

以下に代表的な製品を紹介します。

常温環境対応製品

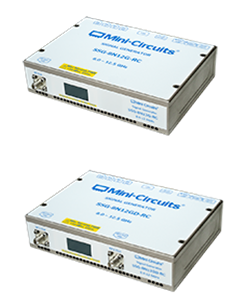

■ 信号発生器（SSG シリーズ）製品概要
　・8GHz ～ 12.5GHZ：SSG-8N12G-RC（シングル）、
　　　　　　　　　　 SSG-8N12GD-RC（デュアル）
　・5GHz ～ 9GHZ：SSG-5N9G-RC（シングル）、SSG-5N9GD-RC（デュアル）
　・出力レベル：-55dBm ～ +23dBm
　・出力形式：CW、Pulse、AM、FM、チャープ出力
　・多チャンネル信号発生器として複数の装置連接が可能
　※別シリーズとして周波数、出力、チャンネル数などのカスタマイズ対応も可能

■ マルチチャンネルアッテネーター製品概要
　・最大 43.5GHz の周波数に対応
　・4 ～ 24チャンネル搭載
　・最大減衰量：30dB ～ 95dB
　・サイズ：1U ～ 2U
　・IF：4.3/10 コネクター、N、 SMA、2.92mm
　・デイジーチェーン接続に対応

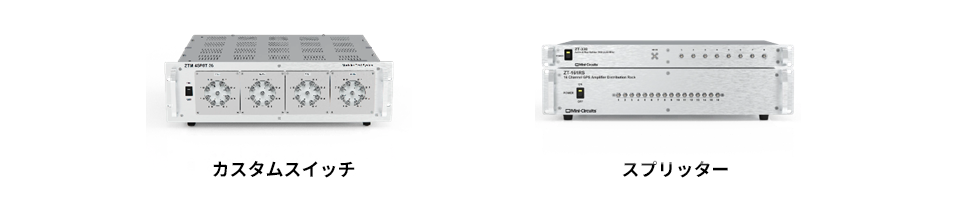

■ その他（カスタムスイッチアセンブリー、スプリッターなど）
　各種テスト製品をご用意しています。

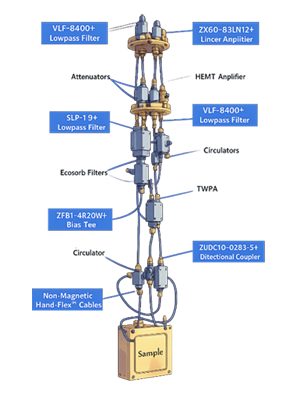

極低温環境対応製品

※公式には -55℃ までの動作が保証されていますが、研究機関では 30mK 以下の環境でも問題なく動作されていることが確認されています。

■ 同軸インターフェース製品：フィルター
　・SHP-400+：HPF 395MHz ～ 3200MHz LC 集中定数
　・VLFX-1350+：LPF DC ～ 1350MHz LTCC
　・VLF-1800+：LPF DC ～ 1800MHz LTCC
　・LVF-2350+：LPF DC ～ 2350MHz LTCC
　・VLF-3400+：LPF DC ～ 3400MHz LTCC
　・ZLSS-2R8G-S：LPF DC ～ 3400MHz サスペンデッド・サブストレート

■ 同軸インターフェース製品：バイアスティー
　・ZFBT-4R2GW+：0.1 ～ 4200MHz

■ 同軸インターフェース製品：方向性結合器
　・ZFDC-20-5-S+：0.1 ～ 2000MHz、20dB

■ 同軸インターフェース製品：ハンドフレックスケーブル
　・141-6SMRSM+：DC ～ 18GHz、SMA、6inch
　・86N-50CSSMPMSM：DC ～ 18GHz、SSMP/SMA、非磁性

■ 基板実装製品：LTCC フィルター（全機種が極低温対応）
　・LFCN-8400＋：LPF、DC ～ 1350MHz、3.2mm x 1.6mm
　・LFHK-2250＋：LPF、DC ～ 2250MHz 、2.5mm x 2.0mm、
　　　　　　　　阻止帯域での高い減衰性能
　・BFHK-8501＋：BPF、7500 ～ 8800MHz 、4.5mm x 3.2mm、
　　　　　　　　阻止帯域での高い減衰性能、シールド内蔵
　・DPNK-252-492R+：ダイプレクサー、
　　　　　　　　　　 2400 ～ 2500 / 5150 ～ 5850MHz、1.0mm x 0.5mm

■ 基板実装製品：無反射フィルター
　・XLF-73＋：LPF DC ～ 9800MHz、無反射、3.0mm x 3.0mm

■ 基板実装製品：方向性結合器
　・DCW-11-722＋：2400 ～ 7200MHz、11dB Coupling、
　　　　　　　　　 1.6mm x 0.8mm、非終端、LTCC
　・EDC21-24+：4000 ～ 20000MHz、21dB Coupling、
　　　　　　　　　 4.0mm x 4.0mm、内部終端
