ソフトウェア

評価に必要なソフトウェアは、他Microchip製品同様、以下からインストールすることができます。

統合開発環境：MPLAB® X IDE

https://www.microchip.com/en-us/tools-resources/develop/mplab-x-ide

コンパイラ ：MPLAB® XC COMPILER

※基本的な開発はすべて無償で実施することができます。

※有償版をご希望される場合は、別途、弊社までお問い合わせください。

https://www.microchip.com/en-us/tools-resources/develop/mplab-xc-compilers

評価ボード

Microchip社では、種々のMotor仕様に対応するため様々な評価ボードをご用意しております。
以下にいくつかの評価ボードの概要を紹介します。
※実際の開発においては、お客様へ最適な評価環境をご提案します。

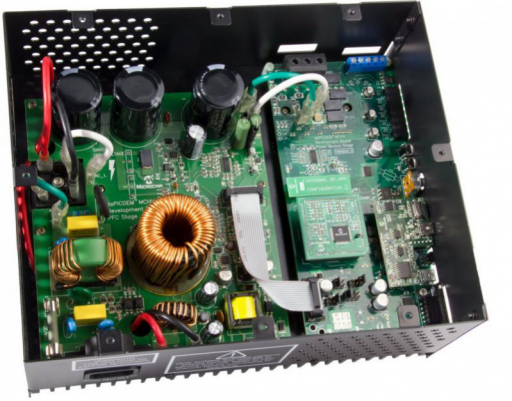

１．DSPICDEM™ MCHV-3 DEVELOPMENT BOARD (HIGH VOLTAGE)

https://www.microchip.com/en-us/development-tool/dm330023-3

対象モーター：ブラシレスDC(BLDC)モーター/永久磁石同期モーター(PMSM)/AC誘導モーター(ACIM)
※センサード/センサレス問わず

モーター電圧：85V~265V

概要：マイクロチップ製のモーターMCUの中でも、高電圧（48V以上）が対象の評価ボード。
3相相統合電源モジュール (IPM)デバイスを使用し、さまざまな制御手法を用いて3相モーターを駆動させることが可能です。
また、電力規制要件を満たすための力率改善回路(PFC)を搭載しております。

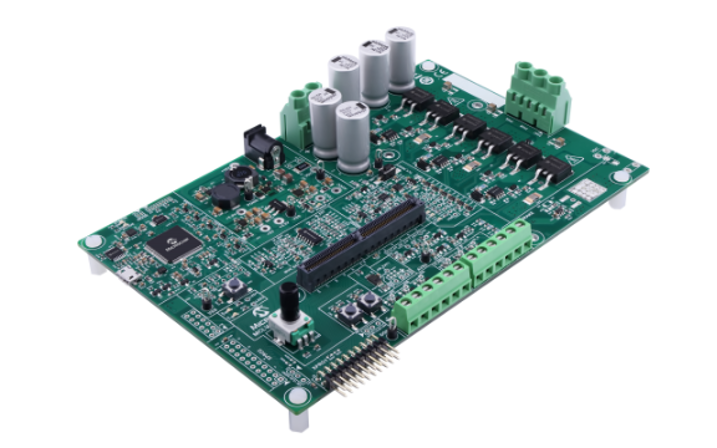

2．MCS MCLV-48V-300W Development Board

https://www.microchip.com/en-us/development-tool/ev18h47a

対象モーター：ブラシレスDC(BLDC)モーター/永久磁石同期モーター(PMSM)
※センサード/センサレス問わず

モーター電圧：12V～48V

概要：12~48Vが対象の低電圧向け評価ボード。

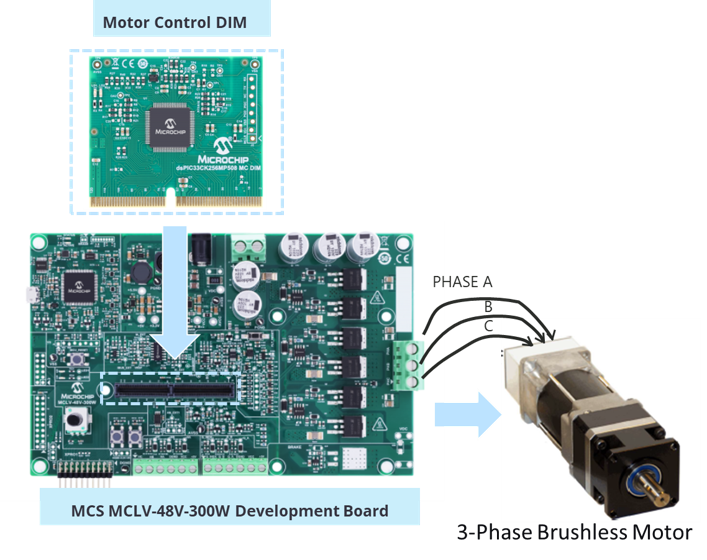

制御MCUは、コントローラボード｛デュアル・インライン・モジュール(DIM)｝を差し替えるだけで、複数型番を評価することが可能です。
以下、ご使用いただけるDIMの一部になります。
※DIMは、Development Boardとは別にご購入いただく必要がございます。

・dsPIC33CK256MP508 Motor Control DIM
・dsPIC33AK128MC106 Motor Control DIM
・SAM C21 Motor Control DIM

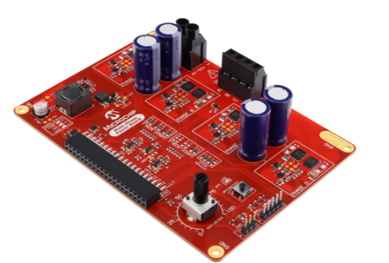

3．Multi-Phase Power Board

https://www.microchip.com/en-us/development-tool/EV35Z86A

対象モーター：ステッピングモーター/ブラシレスDC(BLDC)モーター
※センサード/センサレス問わず

モーター電圧：6V～50V

概要：3相BLDCモーター用に設計されたボード。
最大4相までサポートするため、ステッピングモーターの制御にも最適。センサー有無にかかわらず、正弦波および台形波のモーター制御が可能。

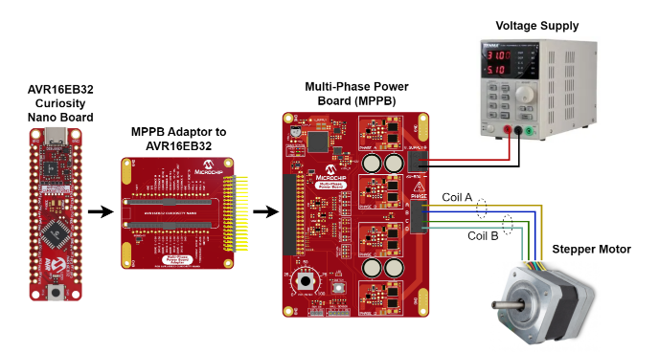

※Multi-Phase Power Boardを使用するには、以下のCuriosity Nano Boardと、 adapter boardをセットで購入する必要があります。

・AVR16EB32 CURIOSITY NANO EVALUATION KIT
・AVR16EB32-CNANO MPPB-Adapter

Debugger

Microchip製の評価ボードを使用する際は、USB経由で書き込みを行えますが、それ以外の場合、以下のMPLAB® PICkit5, MPLAB® ICD5のどちらか一台を購入することで、Microchipデバイスの書き込み・デバッグが可能になります。

・PIC、AVR、SAM、Arm CortexベースのMPUなど、Microchip社の全デバイスのデバッグとプログラミングに1台で対応します。
・スマートフォン連携: Bluetooth® を内蔵しており、スマホアプリ「MPLAB PTG」からプログラムの書き込み(Programmer-to-Go)操作が可能です。
・Programmer-to-Go(PTG)：PCなしで現場での書き込みができる機能を両者とも備えています（microSDカードスロット搭載）

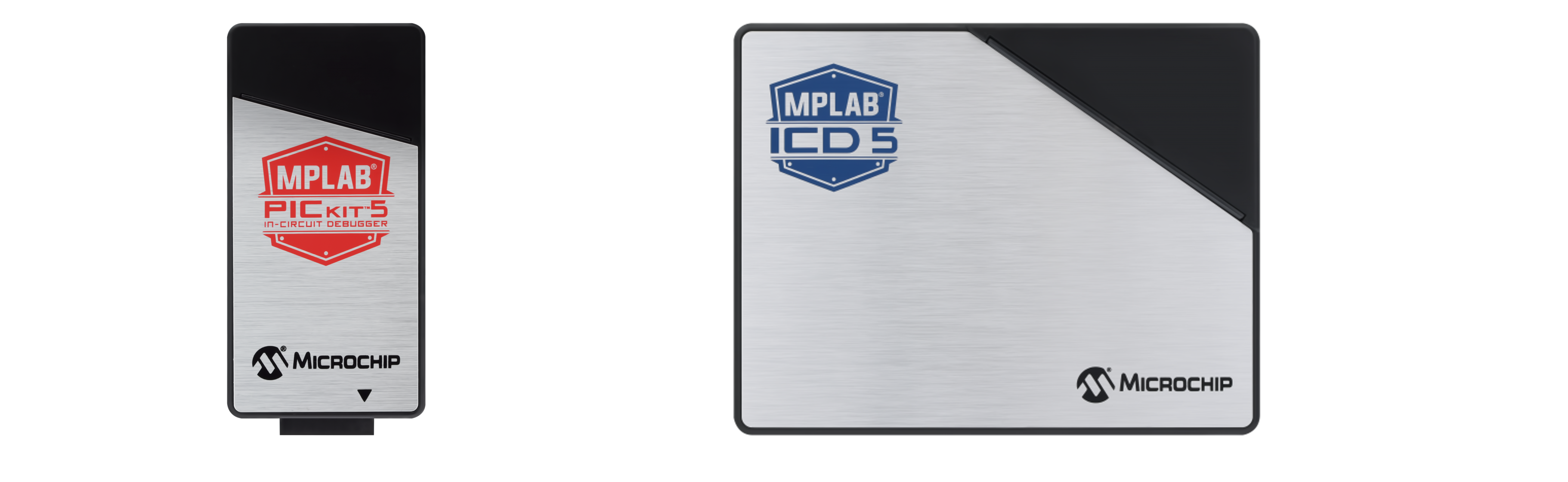

MPLAB® PICkit™ 5 In-Circuit Debugger
・接続方法：USB Type-C
・小型・軽量で持ち運びやすい。
https://www.microchip.com/en-us/development-tool/pg164150

MPLAB® ICD 5 In-Circuit Debugger/Programmer
・接続方法：USB Type-C / Ethernet （PoE対応）
・書き込み/通信速度：高速
・電源共有：最大 1A（外部電源供給時）
https://www.microchip.com/en-us/development-tool/dv164055
