Microchip SiCディスクリートの製品概要

MicrochipのSiCパワーデバイスには、モジュール製品とディスクリート製品があります。ディスクリート製品とは、１パッケージに１つまたは2つ程度のチップが入った製品です。Microchipは、SiCのディスクリート製品に、MOSFETとショットキーバリアダイオード（SBD)をラインアップしています。

SiCパワーデバイスのメリット

スイッチング損失の低減によるシステム効率の向上
より高いスイッチング周波数
磁気部品等を小さくできシステム全体が小形化、軽量化
高耐圧・低オン抵抗　⇒　SiC MOSFET
ゼロリカバリー ⇒ SiC SBD

Microchip 製品の特徴

SiC MOSFET

耐圧(VDSS)： 700V, 1200V, 1700V, 3300V
ゲート電圧 (VGS)：ｰ10V ～ +23V
低オン抵抗： 15mΩ@700V, 17mΩ@1200V
アバランシェ耐量、短絡耐量に対応、内部ゲート抵抗（ESR）が小さい
ジャンクション温度：-55℃～175℃, （3300V品：-55℃～150℃）

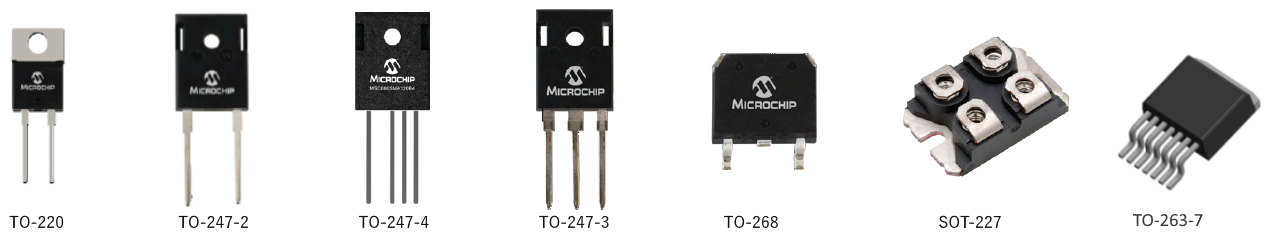

パッケージ：TO-247-4（Source Sense 端子付）、TO-268（面実装）等を用意
3300V製品：84mΩ、416mΩ リリース済、25mΩ品は開発中

Microchip　SiC MOSFET製品群

MOSFET：700V
製品名	オン抵抗 Rds on (mΩ)	ドレイン電流 ID (A)	ゲート入力電荷 Qg (nC)	入力容量 Ciss (pF)	アバランシェエナジー EAS (mJ)	短絡耐量 SCWT (uS)	内部ゲート抵抗 ESR (Ω)	パッケージ
MSC015SMA070B	15	140	215	4500	4400	3	0.69	TO-247-3
MSC015SMA070B4								TO-247-4
MSC015SMA070S		126						TO-268
MSC035SMA070B	35	77	99	2010	1400	3	1.13	TO-247-3
MSC035SMA070B4								TO-247-4
MSC035SMA070S		65						TO-268
MSC060SMA070B	60	39	56	1175	1150	3	2.6	TO-247-3
MSC060SMA070B4								TO-247-4
MSC060SMA070S		37						TO-268
MSC060SMA070SA		48						TO-263-7
MSC090SMA070B	90	28	38	785	770	3	4	TO-247
MSC090SMA070S		25						TO-268

MOSFET：1200V
製品名	オン抵抗 Rds on (mΩ)	ドレイン電流 ID (A)	ゲート入力電荷 Qg (nC)	入力容量 Ciss (pF)	アバランシェ耐量 EAS (mJ)	短絡耐量 SCWT (uS)	内部ゲート抵抗 ESR (Ω)	パッケージ
MSC017SMA120B	17	113	249	5280	3500	3	0.71	TO-247-3
MSC017SMA120B4								TO-247-4
MSC017SMA120J		88						SOT-227
MSC017SMA120S		100						TO-268
MSC025SMA120B	25	103	232	3020	3500	3	0.88	TO-247-3
MSC025SMA120B4								TO-247-4
MSC025SMA120J		77						SOT-227
MSC025SMA120S		89						TO-268
MSC040SMA120B	40	66	137	1990	2000	3	1.2	TO-247-3
MSC040SMA120B4								TO-247-4
MSC040SMA120J		53						SOT-227
MSC040SMA120S		64						TO-268
MSC080SMA120B	80	37	72	1100	1000	3	1.9	TO-247-3
MSC080SMA120B4								TO-247-4
MSC080SMA120J								SOT-227
MSC080SMA120S		35						TO-268
MSC080SMA120SA		43						TO-263-7
MSC180SMA120B	180	21	34	510	-	-	3.29	TO-247-3
MSC180SMA120S								TO-268
MSC360SMA120B	360	11	21	255	100	2.6	3.7	TO-247-3
MSC360SMA120S								TO-268

MOSFET：1700V
製品名	オン抵抗 Rds on (mΩ)	ドレイン電流 ID (A)	ゲート入力電荷 Qg (nC)	入力容量 Ciss (pF)	アバランシェ耐量 EAS (mJ)	短絡耐量 SCWT (uS)	内部ゲート抵抗 ESR (Ω)	パッケージ
MSC035SMA170B	35	68	178	3300	4000	3	0.85	TO-247-3
MSC035SMA170B4								TO-247-4
MSC035SMA170S		59						TO-268
MSC750SMA170B	750	7	11	184	360	2.5	2.89	TO-247-3
MSC750SMA170B4								TO-247-4
MSC750SMA170S		6						TO-268
MSC750SMA170S		5						TO-263-7

MOSFET：3300V
製品名	オン抵抗 Rds on (mΩ)	ドレイン電流 ID (A)	ゲート入力電荷 Qg (nC)	入力容量 Ciss (pF)	アバランシェ耐量 EAS (mJ)	短絡耐量 SCWT (uS)	内部ゲート抵抗 ESR (Ω)	パッケージ
MSC080SMA330B4	84	41	55	3462	100	-	3.7	TO-247-4
MSC400SMA330B4	416	11	37	579	-	-	3.7	TO-247-4

※2022年9月

SiC SBD （ショットキーバリアダイオード）

耐圧(VR)： 700V, 1200V, 1700V, 3300V
順電圧(VF)： 1.5V , 2.1V (3300V)
電流容量： 10A ～ 100A
ジャンクション温度：-55℃～175℃
アバランシェ耐量に対応
パッケージ：TO-247、TO-268（面実装）等を用意
3300V製品：30A, 90A品がリリース

Microchip　SiC SBD製品群

SBD : 700V (VF=1.5V)
製品名	構成	順電流 IF (A) @25℃	順電流 IF (A) @135℃	繰返しピーク電流 IFRM (A)	逆方向漏れ電流 IRM (uA)	総容量電荷 Qc (nC)	アバランシェエナジー EAS (mJ)	パッケージ
MSC010SDA070B	シングル	24	10	34	3	27	100	TO-247-2
MSC010SDA070S								TO-268
MSC010SDA070K								TO-220
MSC030SDA070B		60	25	79	1	83		TO-247-2
MSC030SDA070S								TO-268
MSC030SDA070K		56	24					TO-220
MSC050SDA070B		88	39	128	15	133		TO-247-2
MSC050SDA070S								TO-268
MSC030SDA070BCT	コモンカソード	60	25	79	1	83		TO-247-3
MSC050SDA070BCT
MSC2X31SDA070J MSC2X30SDA070J	パラレル/アンチパラレル	ー	30 @90℃	ー	1	83	ー	SOT-227 Viso=2500V
MSC2X51SDA070J MSC2X50SDA070J			50 @80℃		15	133
MSC2X101SDA070J MSC2X100SDA070J			100 @70℃		30	266

SBD : 1200V (VF=1.5V)
製品名	構成	IF (A) @25℃	IF (A) @135℃	IFRM (A)	IRM (uA)	Qc (nC)	EAS (mJ)	パッケージ
MSC010SDA120B	シングル	25	12	38	3	48	100	TO-247-2
MSC010SDA120K		27	13					TO-220
MSC015SDA120B		39	17	55	10	73		TO-247-2
MSC015SDA120K		36	16	51				TO-220
MSC020SDA120B		49	22	64	6	91		TO-247-2
MSC020SDA120S								TO-268
MSC020SDA120K								TO-220
MSC030SDA120B		65	29	92	9	130		TO-247-2
MSC030SDA120S								TO-268
MSC030SDA120K		70	32	92				TO-220
MSC050SDA120B		109	44	154	15	224		TO-247-2
MSC050SDA120S								TO-268
MSC030SDA120BCT	コモンカソード	65	29	92	9	130		TO-247-2
MSC050SDA120BCT		109	49	154	15	224
MSC2X31SDA120J MSC2X30SDA120J	パラレル/アンチパラレル	ー	30 @100℃	ー	9	130	ー	SOT-227 Viso=2500V
MSC2X51SDA120J MSC2X50SDA120J			50 @100℃		15	224
MSC2X101SDA120J MSC2X100SDA120J			100 @90℃		30	448

SBD : 1700V (VF=1.5V)
製品名	構成	IF (A) @25℃	IF (A) @135℃	IFRM (A)	IRM (uA)	Qc (nC)	EAS (mJ)	パッケージ
MSC010SDA170B	シングル	31	14	43	4	84	100	TO-247-2
MSC010SDA170S								TO-268
MSC030SDA170B		82	38	116	4	230		TO-247-2
MSC030SDA170S								TO-268
MSC050SDA170B		132	62	192	50	410		TO-247-2
MSC050SDA170S								TO-268
MSC2X31SDA170J MSC2X30SDA170J	パラレル/アンチパラレル	ー	30 @100℃	ー	4	230	ー	SOT-227 Viso=2500V
MSC2X51SDA170J MSC2X50SDA170J		ー	50 @117℃	ー	50	410	ー

SBD : 3300V (VF=2.1V)
製品名	構成	IF (A) @25℃	IF (A) @135℃	IFRM (A)	IRM (uA)	Qc (nC)	EAS (mJ)	パッケージ
MSC030SDA330B	シングル	62	30	93	5	274	ー	TO-247-2
MSC090SDA330B2	シングル	184	89	258	15	927	ー	TO-247-2
