Microchip SiCモジュールの製品概要
パワーモジュールは、１つのパッケージに複数のパワーデバイスを搭載して、フルブリッジやフェイズレグなどの回路を実現しているものです。Microchipでは、SiC MOSFET、SiC Schottky Diodeを搭載したSiCパワーモジュール製品を数多く揃えています。
SiCのメリット
- スイッチング損失の低減によるシステム効率の向上
- より高いスイッチング周波数
- 磁気部品等を小さくできシステム全体がコンパクト化
MicrochipのSiCモジュールを選ぶメリット
- 140品種以上の豊富な製品ライアンアップ 耐圧は700V , 1200V , 1700V の製品を用意
- 小型で軽量なBaselessパッケージ製品、パッケージ重さ約13.5～32.5gと軽量
- フェイズレグやフルブリッジのほかにも、3レベルインバーターやデュアルコモンソースなど、回路構成も多数用意
- 業界標準パッケージに加えて、低インダクタンスなど改良パッケージも豊富に用意
SiCモジュール 製品ラインアップの概要
- MOSFET モジュール 700V , 1200V , 1700V
- Baseless モジュール 1200V
- HPD モジュール 1200V
- SiC Diode モジュール 700V , 1200V , 1700V
なお、パッケージおよびトポロジーについては、下段の図をご参照ください。
SiC MOSFET モジュール 機能別一覧
|
MOSFETモジュール 耐圧：700V |
|||||||
| Phase Leg | 〇 D3, SP6, SP6LI 2.5mΩ , 689A MSCSM70AM025CD3AG MSCSM70AM025CT6AG MSCSM70AM025CT6LIAG MSCSM70AM025D3AG MSCSM70AM025T6AG MSCSM70AM025T6LIAG |
〇 SP3F 5mΩ , 353A MSCSM70AM07CT3AG MSCSM70AM07T3AG |
〇 SP3F 7.5mΩ , 241A MSCSM70AM10CT3AG MSCSM70AM10T3AG |
〇 SP1 15mΩ , 124A MSCSM70AM19CT1AG MSCSM70AM19T1AG |
|||
| Full Bridge | 〇 SP6 3.8mΩ , 464A MSCSM70HM038CAG MSCSM70HM038AG |
〇 SP6 5mΩ , 349A MSCSM70HM05CAG MSCSM70HM05AG |
〇 SP3F 15mΩ , 124A MSCSM70HM19CT3AG MSCSM70HM19T3AG |
||||
| Triple Phase Leg | 〇 SP6P 5mΩ , 349A MSCSM70TAM05TPAG |
〇 SP6P 7.5mΩ , 238A MSCSM70TAM10CTPAG MSCSM70TAM10TPAG |
〇 SP3F 15mΩ , 124A MSCSM70TAM19T3AG |
||||
| 3 Level Inverter | 〇 SP6 3.8mΩ , 464A MSCSM70TLM05CAG |
〇 SP6 5mΩ , 349A MSCSM70TLM07CAG |
〇 SP3F 7.5mΩ , 241A MSCSM70TLM10C3AG |
〇SP3F 15mΩ , 124A MSCSM70TLM19C3AG MSCSM70TAM19CT3AG |
〇 SP3F 35mΩ , 58A MSCSM70TLM44C3AG |
||
| Vienna Phase Leg |
〇 SP4 7.5mΩ , 238A MSCSM70VM10C4AG |
〇 SP3F 15mΩ , 124A MSCSM70VM19C3AG |
|||||
| Triple Vienna Rectifier | 〇 SP6P 7.5mΩ , 238A MSCSM70VR1M10CTPAG |
||||||
| Vienna Rectifier | 〇 SP6C 3mΩ , 585A MSCSM70VR1M03CT6AG |
〇 SP6C 5mΩ , 349A MSCSM70VR1M07CT6AG |
〇 SP3F 7.5mΩ , 241A MSCSM70VR1M10CT3AG |
〇 SP1F 15mΩ , 124A MSCSM70VR1M19C1AG |
|||
| Dual Common Source | 〇 SP6 1.7mΩ , 1021A MSCSM70DUM017AG |
〇 SP6 2.5mΩ , 689A MSCSM70DUM025AG |
〇 SP3F 5mΩ , 353A MSCSM70DUM07T3AG |
〇 SP3F 7.5mΩ , 241A MSCSM70DUM10T3AG |
|||
| Buck Chopper |
〇 SOT-227 15mΩ , 124A MSC100SM70JCU3 |
||||||
| Boost Chopper |
〇 SOT-227 15mΩ , 124A MSC100SM70JCU2 |
||||||
※2023年4月
Rds(on):Typ , ID@25℃
|
MOSFETモジュール 耐圧：1200V |
||||||||
| Phase Leg | 〇 SP6LI 2.1mΩ , 947A MSCSM120AM02CT6LIAG MSCSM120AM02T6LIAG |
〇 SP6LI 2.5mΩ , 805A MSCSM120AM03CT6LIAG MSCSM120AM03T6LIAG 〇 SP6, D3 2.78mΩ , 733A MSCSM120AM027CT6AG MSCSM120AM027CD3AG MSCSM120AM027D3AG MSCSM120AM027T6AG |
〇 SP6LI, SP6, D3 4.2mΩ , 495A, MSCSM120AM042CT6LIAG MSCSM120AM042CT6AG MSCSM120AM042CD3AG MSCSM120AM042T6LIAG MSCSM120AM042T6AG MSCSM120AM042D3AG |
〇 SP3F 6.3mΩ , 337A MSCSM120AM08CT3G MSCSM120AM08T3AG |
〇 SP3F 8.4mΩ , 254A MSCSM120AM11CT3AG MSCSM120AM11T3AG |
〇 SP1 12.5mΩ , 173A MSCSM120AM16CT1AG MSCSM120AM16T1AG |
〇 SP1 25mΩ , 89A MSCSM120AM31CT1AG MSCSM120AM31T1AG |
〇 SP1 40mΩ , 55A MSCSM120AM50CT1AG MSCSM120AM50T1AG |
| Full Bridge | 〇 SP6 6.3mΩ , 333A MSCSM120HM063CAG MSCSM120HM063AG |
〇 SP6 8.4mΩ , 251A MSCSM120HM083CAG MSCSM120HM083AG |
〇 SP3F 12.5mΩ , 173A MSCSM120HM16CT3AG MSCSM120HM16T3AG |
〇 SP3F 25mΩ , 89A MSCSM120HM31CT3AG MSCSM120HM31T3AG |
〇 SP3F 40mΩ , 55A MSCSM120HM50CT3AG MSCSM120HM50T3AG |
|||
| Triple Phase Leg | 〇 SP6P 8.4mΩ , 251A MSCSM120TAM11CTPAG MSCSM120TAM11TPAG |
〇 SP6P 12.5mΩ , 173A MSCSM120TAM16CTPAG MSCSM120TAM16TPAG |
〇 SP6P 25mΩ , 89A MSCSM120TAM31T3AG |
|||||
| 3 phase Bridge | 〇 SP3F 25mΩ , 89A MSCSM120TAM31CT3AG |
|||||||
| 3 Level Inverter | 〇 SP6 6.3mΩ , 333A MSCSM120TLM08CAG |
〇 SP6 8.3mΩ , 251A MSCSM120TLM11CAG |
〇 SP3F 12.5mΩ , 173A MSCSM120TLM16C3AG |
〇 SP3F 25mΩ , 89A MSCSM120TLM31C3AG |
〇 SP3F 40mΩ , 55A MSCSM120TLM50C3AG |
|||
| Triple Vienna Rectifier | 〇 SP6P 12.5mΩ , 173A MSCSM120VR1M16CTPAG |
|||||||
| Vienna Rectifier | 〇 SP6C 5mΩ , 420A MSCSM120VR1M062CT6AG |
〇 SP6C 8.3mΩ , 251A MSCSM120VR1M11CT6AG |
〇 SP3F 12.5mΩ , 173A MSCSM120VR1M16CT3AG |
〇 SP1F 25mΩ , 89A MSCSM120VR1M31C1AG |
||||
| Dual Common Source | 〇 SP6 2.78mΩ , 733A MSCSM120DUM027AG |
〇 SP6 4.2mΩ , 495A, MSCSM120DUM042AG |
〇 SP3F 6.3mΩ , 337A MSCSM120DUM08T3AG |
〇 SP3F 8.4mΩ , 254A MSCSM120DUM11T3AG |
〇 SP3F 12.5mΩ , 173A MSCSM120DUM16T3AG |
|||
| Buck Chopper |
〇 SP3F 8.4mΩ , 254A MSCSM120SKM11CT3AG |
〇 SOT-227 12.5mΩ , 173A MSC130SM120JCU3 |
〇 SOT-227 25mΩ , 89A MSC70SM120JCU3 |
〇 SOT-227 40mΩ , 55A MSC40SM120JCU3 |
||||
| Boost Chopper |
〇 SP3F 8.4mΩ , 254A MSCSM120DAM11CT3AG |
〇 SOT-227 12.5mΩ , 173A MSC130SM120JCU2 |
〇 SOT-227 25mΩ , 89A MSC70SM120JCU2 |
〇 SOT-227 40mΩ , 55A MSC40SM120JCU2 |
||||
| T-type | 〇 SP6 4.2mΩ , 472A, MSCSM120HRM052NG |
〇 SP6 6.3mΩ , 337A MSCSM120HRM08NG |
〇 SP3F 12.5mΩ , 173A MSCSM120HRM163AG |
〇 SP3F 25mΩ , 89A MSCSM120HRM311AG |
||||
※2023年4月
Rds(on):Typ , ID@25℃
|
MOSFETモジュール 耐圧：1700V |
|||||||
| Phase Leg | 〇 SP6LI 2.9mΩ , 676A MSCSM170AM029CT6LIAG |
〇 D3, SP6 3.9mΩ , 523A MSCSM170AM039CD3AG MSCSM170AM039CT6AG |
〇 D3, SP6, SP6LI 5.8mΩ , 353A MSCSM170AM058CD3AG MSCSM170AM058CT6AG MSCSM170AM058CT6LIAG |
〇 SP3F 8.8mΩ , 240A MSCSM170AM11CT3AG |
〇 SP3F 11.7mΩ , 181A MSCSM170AM15CT3AG |
〇 SP1 17.5mΩ , 124A MSCSM170AM23CT1AG |
〇 SP1 35mΩ , 64A MSCSM170AM45CT1AG |
| Full Bridge | 〇 SP6 8.8mΩ , 238A MSCSM170HM087CAG |
〇 SP6 11.7mΩ , 179A MSCSM170HM12CAG |
〇 SP3F 17.5mΩ , 124A MSCSM170HM23CT3AG |
〇 SP3F 35mΩ , 64A MSCSM170HM45CT3AG |
|||
| Triple Phase Leg | 〇 SP6P 11.7mΩ , 179A MSCSM170TAM15CTPAG |
〇 SP6P 17.5mΩ , 121A MSCSM170TAM23CTPAG |
〇 SP3F 35mΩ , 64A MSCSM170TAM45CT3AG |
||||
| 3 Level Inverter | 〇 SP6 8.8mΩ , 238A MSCSM170TLM11CAG |
〇 SP6 11.7mΩ , 179A MSCSM170TLM15CAG |
〇 SP3F 17.5mΩ , 124A MSCSM170TLM23C3AG |
〇 SP3F 35mΩ , 64A MSCSM170TLM45C3AG |
|||
| Dual Common Source | 〇 SP6 3.9mΩ , 523A MSCSM170DUM039AG |
〇 SP6 5.8mΩ , 353A MSCSM170DUM058AG |
〇 SP3F 8.8mΩ , 240A MSCSM170DUM11T3AG |
〇 SP3F 11.7mΩ , 181A MSCSM170DUM15T3AG |
〇 SP3F 17.5mΩ , 124A MSCSM170DUM23T3AG |
||
| T-type | 〇 SP6 5.8mΩ , 337A MSCSM170HRM075NG |
〇 SP6 8.8mΩ , 226A MSCSM170HRM11NG |
〇 SP3F 17.5mΩ , 124A MSCSM170HRM233AG |
〇 SF1F 35mΩ , 64A MSCSM170HRM451AG |
|||
※2023年4月
Rds(on):Typ , ID@25℃
SiC MOSFET Baseless モジュール 一覧
|
Baseless モジュール 耐圧1200V |
||
| Phase Leg | 〇 BL1 25mΩ , 79A MSCSM120AM31CTBL1NG MSCSM120AM31TBL1NG |
|
| Full Bridge | 〇 BL3 12.5mΩ , 150A MSCSM120HM16CTBL3NG MSCSM120HM16TBL3NG |
〇 BL2 25mΩ , 79A MSCSM120HM31CTBL2NG MSCSM120HM31TBL2NG |
| Asymmetrical Bridge | 〇 BL2 25mΩ , 79A MSCSM120DHM31CTBL2NG |
|
| Buck Chopper |
〇 BL1 25mΩ , 79A MSCSM120SKM31CTBL1NG |
|
| Boost Chopper |
〇 BL1 25mΩ , 79A MSCSM120DAM31CTBL1NG |
|
| Double Dual Common Source | 〇 BL3 12.5mΩ , 150A MSCSM120DDUM16CTBL3NG MSCSM120DDUM16TBL3NG |
〇 BL2 25mΩ , 79A MSCSM120DDUM31CTBL2NG MSCSM120DDUM31TBL2NG |
| Dual Common Source | 〇 BL1 25mΩ , 79A MSCSM120DUM31CTBL1NG MSCSM120DUM31TBL1NG |
|
※2023年4月
Rds(on):Typ , ID@25℃
HPD モジュール 一覧
| Configuration | VDSS , Rds(on) , Id | Vces , Vce(sat) , Ic | Device Type | |
| MSCSM70XM19CTYZBNMG | 3 Phase Bridge + Actuation Full-Options | 700V, 15mΩ , 89A | - | SiC |
| MSCSM120XM31CTYZBNMG | 3 Phase Bridge + Actuation Full-Options | 1200V, 25mΩ , 63A | - | SiC |
| MSCGLQ100X065CTYZBNMG | 3 Phase Bridge + Actuation Full-Options | - | 650V , 1.85V , 100A | IGBT |
| MSCGLQ75X120CTYZBNMG | 3 Phase Bridge + Actuation Full-Options | - | 1200V , 2.05V , 95A | IGBT |
※2023年4月
Rds(on),Vce(sat):Typ , ID@25℃
SiC Diode モジュール 機能別一覧
|
VRRM：700V , VF=1.5V |
||||
| Topology | Phase leg | Full Bridge | Dual Common Cathode | 3 Phase Bridge |
| 50A | 〇 SP1 , SOT-227 MSCDC50H701AG MSC50DC70HJ |
〇 SP1 MSCDC50X701AG |
||
| 100A | 〇 D1P MSCDC100A70D1PAG |
〇 SP6 MSCDC100H70AG |
〇 D1P MSCDC100KK70D1PAG |
|
| 150A | 〇 D1P MSCDC150A70D1PAG |
〇 D1P MSCDC150KK70D1PAG |
||
| 200A | 〇 D1P MSCDC200A70D1PAG |
〇 SP6 MSCDC200H70AG |
〇 D1P MSCDC200KK70D1PAG |
|
| 300A | 〇 SP6 MSCDC300A70AG |
|||
| 450A | 〇 SP6 MSCDC450A70AG |
|||
| 600A | 〇 SP6 MSCDC600A70AG |
|||
|
VRRM：1200V , VF=1.5V |
||||
| Topology | Phase leg | Full Bridge | Dual Common Cathode | 3 Phase Bridge |
| 50A | 〇 SP1 , SOT-227 MSCDC50H1201AG MSC50DC120HJ |
〇 SP1 MSCDC50X1201AG |
||
| 100A | 〇 D1P MSCDC100A120D1PAG |
〇 SP6 MSCDC100H120AG |
〇 D1P MSCDC100KK120D1PAG |
|
| 150A | 〇 D1P MSCDC150A120D1PAG |
〇 D1P MSCDC150KK120D1PAG |
||
| 200A | 〇 D1P MSCDC200A120D1PAG |
〇 SP6 MSCDC200H120AG |
〇 D1P MSCDC200KK120D1PAG |
|
| 300A | 〇 SP6 MSCDC300A120AG |
|||
| 450A | 〇 SP6 MSCDC450A120AG |
|||
| 600A | 〇 SP6 MSCDC600A120AG |
|||
|
VRRM：1700V , VF=1.5V |
||||
| Topology | Phase leg | Full Bridge | Dual Common Cathode | 3 Phase Bridge |
| 50A | 〇 SP1 , SOT-227 MSCDC50H1701AG MSC50DC170HJ |
〇 SP1 MSCDC50X1701AG |
||
| 100A | 〇 D1P MSCDC100A170D1PAG |
〇 SP6 MSCDC100H170AG |
〇 D1P MSCDC100KK170D1PAG |
|
| 150A | 〇 D1P MSCDC150A170D1PAG |
〇 D1P MSCDC150KK170D1PAG |
||
| 200A | 〇 D1P MSCDC200A170D1PAG |
〇 SP6 MSCDC200H170AG |
〇 D1P MSCDC200KK170D1PAG |
|
| 300A | 〇 SP6 MSCDC300A170AG |
|||
| 450A | 〇 SP6 MSCDC450A170AG |
|||
| 600A | 〇 SP6 MSCDC600A170AG |
|||
※2022年3月
モジュール製品のパッケージ例

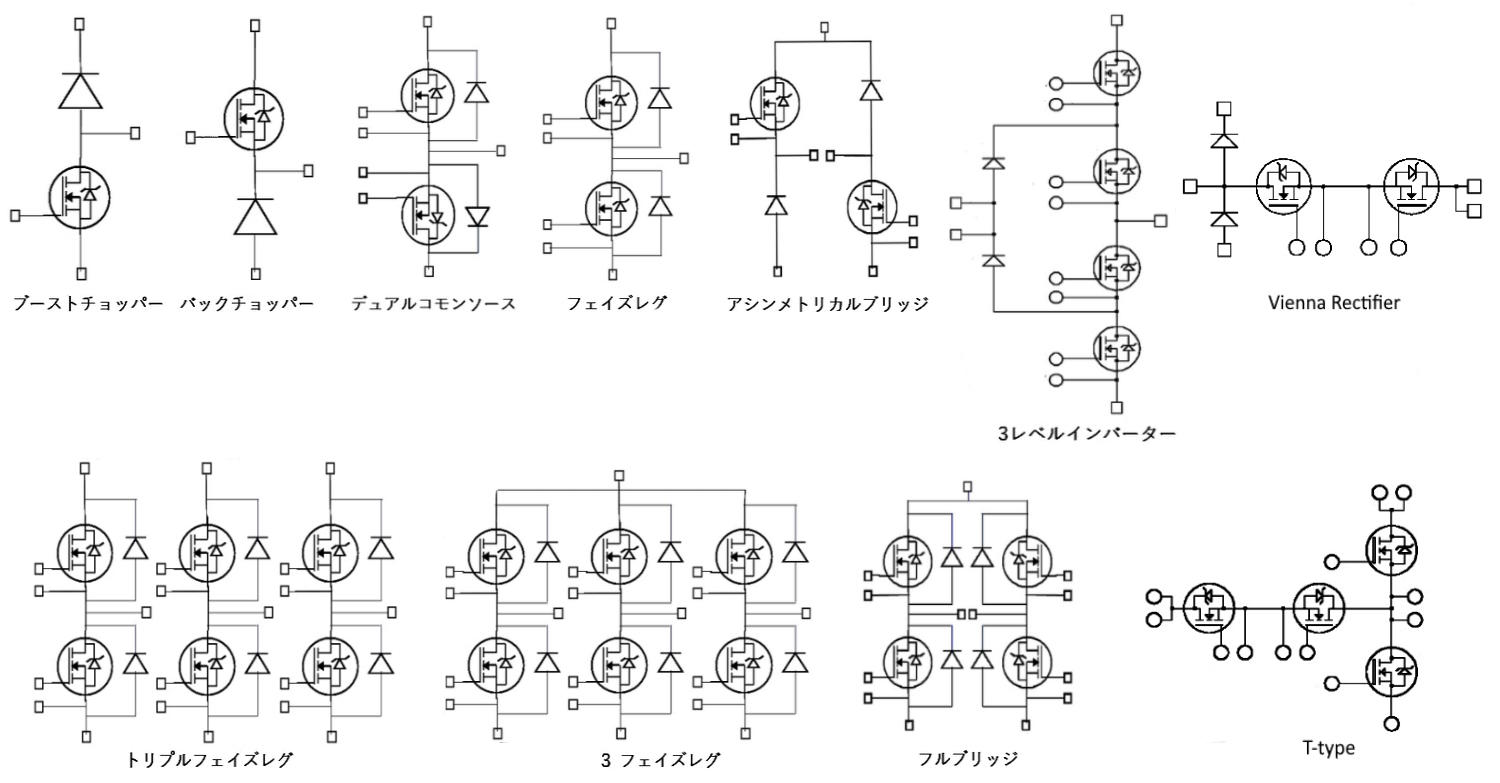

MOSFETモジュール トポロジー(Topology)の例
