最近の電力変換回路では、複雑な制御が求められるインテリジェントな電源が必要とされています。時間/負荷状態によるプログラムの切り替え、細かな制御パラメーターの調整が必須となります。これらの要求を満たせる、Microchipのデジタル電源制御に最適なマイコン「dsPIC®」のご紹介です。

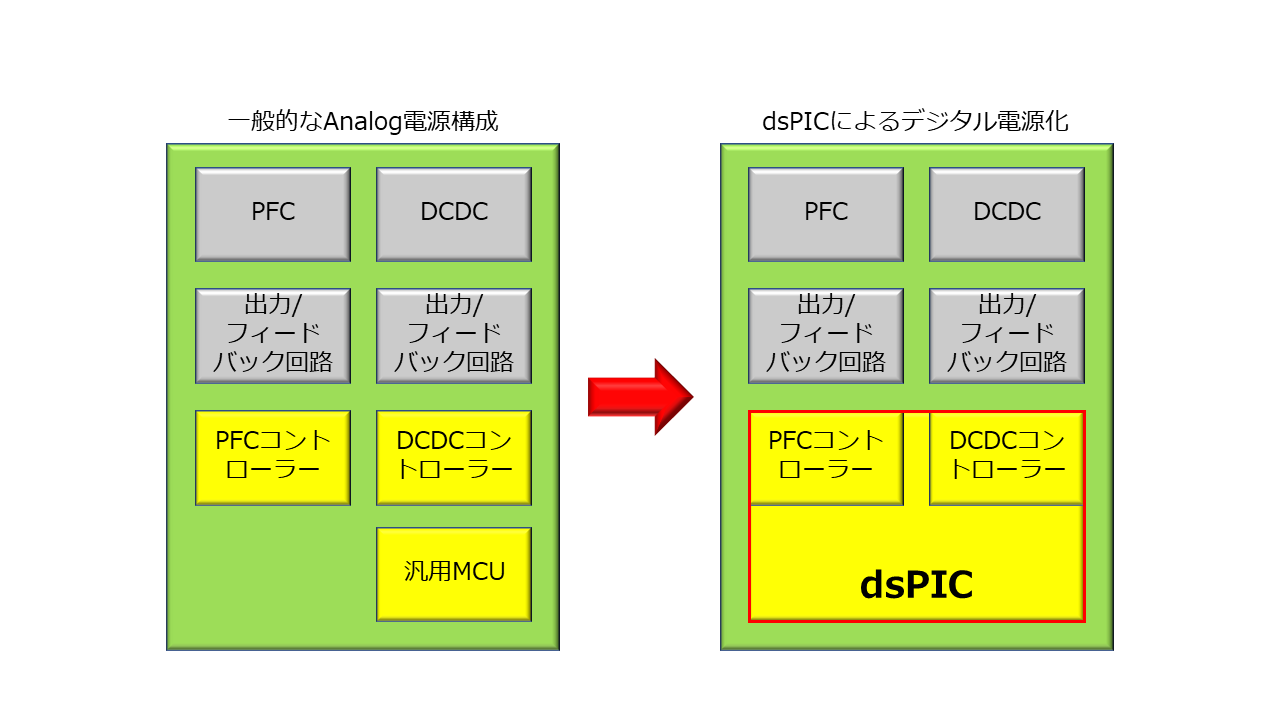

dsPIC®を使用してデジタル電源制御を行うことにより、複数機能を1チップに集約することが可能です。
デジタル電源の主なアプリケーション例
- AC-DCコンバーター
- DC-DCコンバーター
- PFC
- UPS
- バッテリー充電器 など
dsPIC®の特長
内蔵DSP
・並列処理による高速応答
高速/高機能な各種ペリフェラル
・ PWM (分解能 >250ps)
・ ADC (>4.5Msps)
・ Comparator
・ OpAmp/PGA
・ 各種インターフェース(I2C/UART/SPI/CANなど)
豊富なラインナップ
|
型番 |
dsPIC33EP- |
dsPIC33EP- |
dsPIC33CK-MC5/10x |
dsPIC33CK |
dsPIC33CH |
|
ROM(KB) |
16-32 |
16-128 |
32-256 |
32-1024 |
64-512(Master) |
|
RAM(B) |
2K |
2K-8K |
8K-32K |
8K-128K |
16K-48K(Master) |
|
高速PWM |
3x2 |
5x2-8x2 |
4x2 |
8x2 |
4x2(Master) |
|
12bit ADC |
3 S/H |
5 S/H |
1 S/H 13-20 |
5 S/H |
4 S/H |
|
Comparator |
2 |
4 |
2 |
3 |
4 |
|
PGA |
2 |
2 |
- |
2-3 |
3 |
|
UART/I2C/SPI |
1/1/1 |
2/2/3 |
3/1/2 |
3/3/3 |
3/3/3 |
|
CAN |
0 |
0-2 |
- |
0-2(FD) |
0-2(FD) |
|
Pin数 |
28 |
28-80 |
28-64 |
28-100 |
28-80 |
なお、最新の情報は以下メーカーページよりご確認ください。
https://www.microchip.com/en-us/products/microcontrollers-and-microprocessors/dspic-dscs
