Analog部品を取り込み、BOMコスト削減、省スペース化を実現

アナログ部品選定は後回しにされがちだったり、検討時間が充分に取れず、既存の構成をそのまま使い回すケースが多いと思います。そんな中市場では機器の小型化、軽量化要求は進み、限られたスペースでどのようにレイアウトするか頭を悩ませたりしてませんでしょうか?
Microchipの8bitマイコンではそんなお悩み解決します。
本製品は、Microchipの汎用8bitマイコンではなく、「賢いアナログ=Smart Analog」製品です。

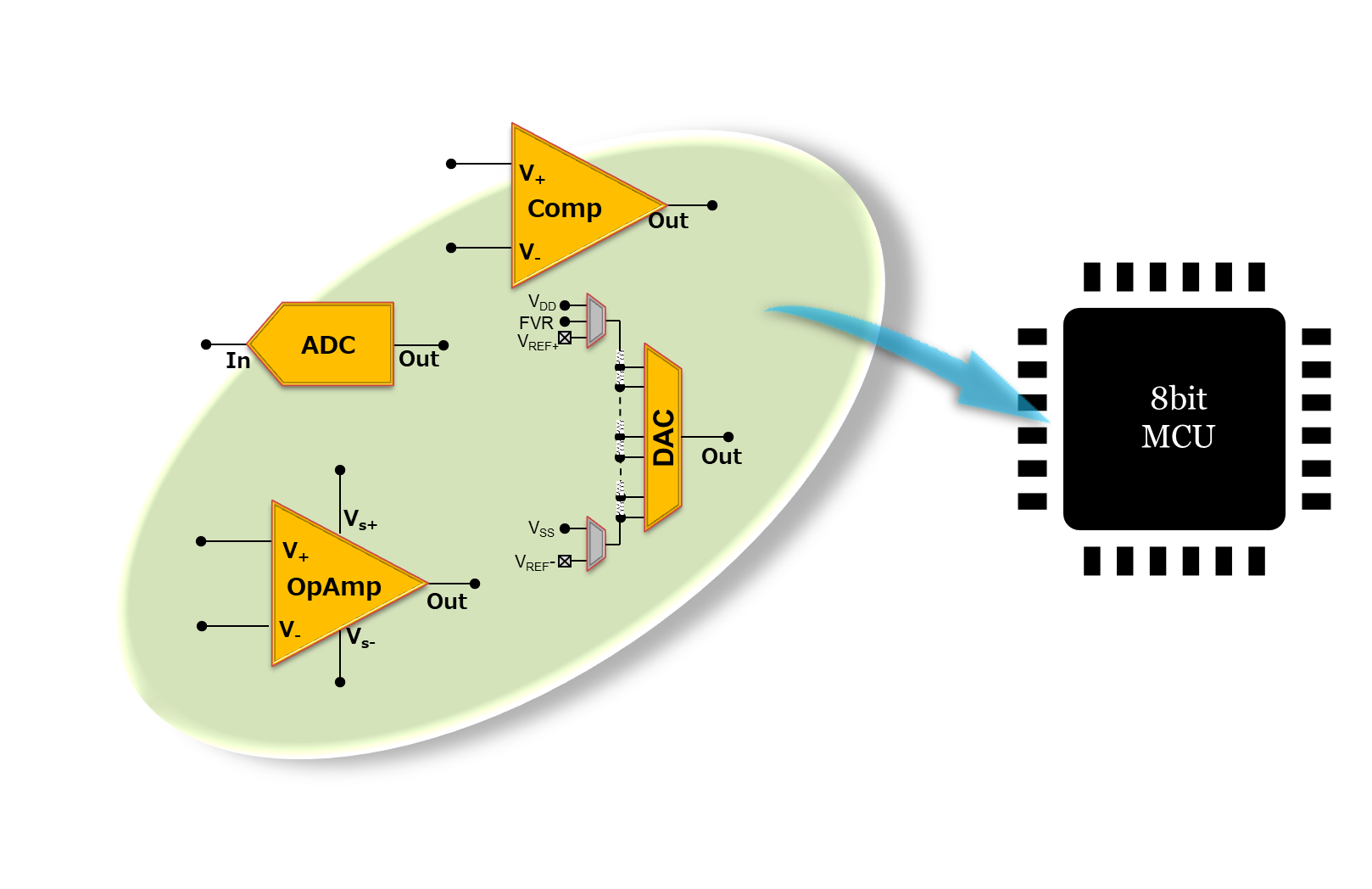

Smart Analogとは?

アナログ部品ひとつひとつを選定せずに、マイコンに内蔵されているペリフェラル機能を使う事で、
・BOM削減
・省スペース化
・設計の柔軟性
を実現いたします。
MICROCHIPではそんな基本的なペリフェラルをそろえたマイコンを多数ラインナップしています!
MICROCHIP 8bitマイコン 「Smart Analog」ラインナップ
MICROCHIP 8bit PICマイコンの代表的な型番をピックアップいたしました。この他にも、特徴のあるペリフェラルを搭載した民生品/車載対応品と幅広いラインナップがあります。
PIC16F176X |
PIC16F177X |
PIC16F178X |
PIC16F184XX |
|
周波数 |
32MHz |
32MHz |
32MHz |
32MHz |
ROM |
7 KB~14KB |
7KB~28KB |
3.5KB~28KB |
7KB~28KB |
RAM |
512B ~ 1KB |
512B ~ 2KB |
256B ~ 2KB |
512B ~ 2KB |
ADC |
10bit 8~12ch |
10bit 17~28ch |
12bit 11~15ch |
12bit 11~24ch |
コンパレータ |
2~4ch |
6~8ch |
3~4ch |
2ch |
DAC |
5bit 1~2ch |
5bit 3~4ch |
5bit 1~3ch |
5bit 1ch |
10bit 1~2ch |
10bit 3~4ch |
8bit 0~1ch |
||
Opamp |
1~2ch |
3~4ch |
2~3 ch |
- |
CLC |
3 ch |
4 ch |
- |
4 ch |
ピン数 |
14/20 |
28/40 |
28/40 |
14/20/28 |
特徴 |
|
|
|
ADC2対応 |
詳細製品情報
