幅広い市場へ豊富な実績
コンシューマー・エンタープライズ向けネットワーク機器（ルーター・スイッチ・アクセスポイント等）や、基地局、産業機器など、幅広い市場に実績のあるEthernet FE/1G PHYをご提供しています。
製品使用例
下記のような用途でご使用いただける製品です。

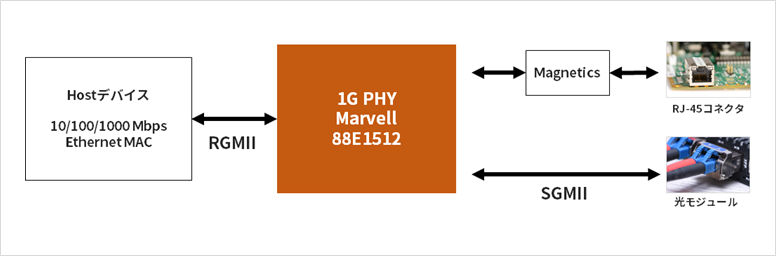

・Hostデバイスインターフェース（例：RGMII）と RJ-45コネクターのインターフェース変換
・Hostデバイスインターフェース（例：RGMII）と 光モジュールインターフェース（例：SGMII）の変換
必要なスペックを選べる多数のラインナップ
Fast Ethernet (10M/100M)、Gigabit Ethernet (1G)は多くのラインナップを取り揃えております。
下記では1ポート製品のラインナップをご紹介しています。4ポート製品/8ポート製品もご用意がございますので、ご興味があれば、記事最下部よりお問い合わせください。
Fast Ethernet (10M/100M) PHY
|
型番 |
88E3018 |
|
|
パッケージ |
64-pin QFN |
|
|
温度範囲（ジャンクション温度） |
コマーシャル品(０～70℃) インダストリアル品(-40～85℃) |
|
|
LINEインターフェース |
10/100BASE-T or FX |
|
|
MAC (Host)インターフェース |
MII/RGMII |
|
|
インターフェース 組み合わせ (MAC to LINE) |
RGMII to Copper |
◯ |
|
SGMII to Copper |
ー |
|
|
RGMII to Copper/Fiber/SGMII with Auto-Media Detect |
ー |
|
|
Copper to Fiber |
ー |
|
|
I/O電圧(VDDO) |
3.3/2.5V |
|
|
機能対応 |
Energy Efficient Ethernet (EEE) |
ー |
|
Synchronous Ethernet (SyncE) |
ー |
|
|
Precise Timing Protocol (PTP) |
ー |
|
|
Auto-Media Detect |
ー |
|
|
制御用インターフェース ( MDC/MDIO) |
◯ |
|
|
TWSI (SDC/SDA as I2C) |
ー |
|
Gigabit Ethernet (1G) PHY
|
型番 |
88E1111 |
88E1510 |
88E1510P |
88E1512 |
88E1512P |
88E1514 |
88E1514P |
88E1518 |
|
|
パッケージ |
96-pin QFN 117-pin TFBGA |
48-pin QFN |
56-pin QFN |
48-pin QFN |
|||||
|
温度範囲（ジャンクション温度） |
コマーシャル品(０～70℃) インダストリアル品(-40～85℃) |
コマーシャル品(０～70℃) インダストリアル品(-40～85℃) |
コマーシャル品(０～70℃) インダストリアル品(-40～85℃) |
||||||
|
LINEインターフェース |
10/100/1000BASE-T 1000BASE-X |
10/100/1000BASE-T |
10/100/1000BASE-T SGMII (100/1000BASE-X) |
10/100/1000BASE-T |
|||||
|
MAC (Host)インターフェース |
TBI/RTBI/ MII/GMII/RGMII/SGMII |
RGMII |
RGMII/SGMII |
SGMII |
RGMII |
||||
|
インターフェース 組み合わせ (MAC to LINE) |
RGMII to Copper |
◯ |
◯ |
◯ |
◯ |
◯ |
ー |
ー |
◯ |
|
SGMII to Copper |
◯ |
ー |
ー |
◯ |
◯ |
◯ |
◯ |
ー |
|
|
RGMII to Copper/Fiber/SGMII with Auto-Media Detect |
◯ |
ー |
ー |
◯ |
◯ |
ー |
ー |
ー |
|
|
Copper to Fiber |
ー |
ー |
ー |
◯ |
◯ |
◯ |
◯ |
ー |
|
|
I/O電圧(VDDO) |
2.5V |
3.3/2.5V |
1.8, 3.3/2.5V |
3.3/2.5/1.8V |
1.8, 3.3/2.5V |
3.3/2.5/1.8V |
1.8, 3.3/2.5V |
1.8V |
|
|
機能対応 |
Energy Efficient Ethernet (EEE) |
ー |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
|
Synchronous Ethernet (SyncE) |
ー |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
|
|
Precise Timing Protocol (PTP) |
ー |
2 Step |
1 Step |
2 Step |
1 Step |
2 Step |
1 Step |
2 Step |
|
|
Auto-Media Detect |
◯ |
ー |
ー |
◯ |
◯ |
ー |
ー |
ー |
|
|
制御用インターフェース (MDC/MDIO) |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
|
|
TWSI (with SDC/SDA as I2C) |
◯ |
ー |
◯ |
ー |
◯ |
ー |
◯ |
ー |
|
