製品概要
コンデンサーにおいて機械的なクラックは深刻な問題ですが、KnowlesのOpen ModeとTandemは万が一クラックが発生してしまった場合を想定し、フェールセーフの観点で高い信頼性が求められるアプリケーション向けに設計された製品群です。
Open Modeコンデンサーは、内部の電極間距離を確保することにより、基板組み立て中に発生する可能性のある機械的なクラックが内部電極に接続することを防ぐ構造となっています。
Tandemコンデンサーは、1つのデバイスの中に2つの電極が配置されており、仮に片側にクラックが生じた場合でも、もう片方で耐えることが可能なフェールセーフの観点で設計されています。
また、Open Mode、Tandem共に、Knowles独自の電極のFlexiCap™と組み合わせることにより、万が一コンデンサーにクラックが生じた場合でも、そのクラックが短絡故障を引き起こす可能性をさらに低減させることができます。
特徴とメリット
Open Mode

・ スタンダード品に比べ、広い電極間距離を確保
・ AEC-Q200取得のラインナップ
・ 16V~3kVの高電圧範囲に対応
・ 0603~2225の幅広いサイズのラインナップ
・ 樹脂電極のFlexiCap™の適用が可能

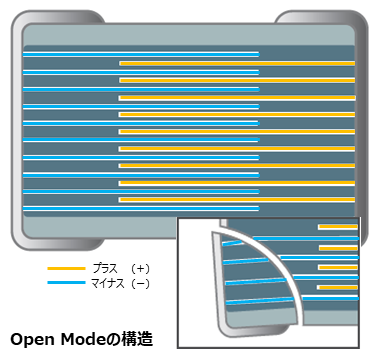

仮にコンデンサーの端にクラックが生じた場合でも、図のようにコンデンサーの両端に"safe zone"を設ける構造をとっており、これによりコンデンサーの最も内側の部分のみがアクティブ領域となります。コンデンサーの終端部分に起きるクラックを前提としていますが、内部電極パターンがチップの反対側の端から引き戻されているため、クラックが誘発された場合でもアクティブなオーバーラップ領域を通って伝播し、電気的短絡を引き起こす可能性が大幅に低くなります。
Tandem

・ 1つのデバイスに2つの電極を直列に配置
・ AEC-Q200取得のラインナップ
・ 50V~250Vの電圧範囲に対応
・ 0603~1812の幅広いサイズのラインナップ
・ 樹脂電極のFlexiCap™の適用が可能

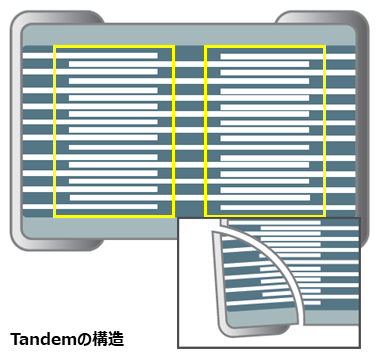

シリアル設計とも呼ばれたりしますが、単一のコンデンサーで2つのコンデンサーの直列接続に相当する構造をとっているため、反対極性の電極間の短絡経路を排除することで機能します。よって、仮にコンデンサーの終端部分にクラックが発生して1つのコンデンサーが破壊された場合でも、もう1つのコンデンサーは機能するため、回路は電気的短絡から免れます。また、機能安全の観点で冗長性を持たせて通常のコンデンサーを2つ採用する代わりにTandem製品では1つですむため、基板の省スペース化にも効果的です。
ラインナップ
Open Mode
C0G/NP0(1B)
0603 (1608mm) |
0805 (2012mm) |
1206 (3216mm) |
1210 (3225mm) |
1808 (4520mm) |
1812 (4532mm) |
2220 (5750mm) |
2225 (5764mm) |
|
16V/25V |
82pF |
82pF |
82pF |
82pF |
82pF |
120pF |
180pF180pF |
270pF |
50V / 63V |
82pF |
82pF |
82pF |
82pF |
82pF |
120pF |
180pF |
270pF |
100V |
82pF |
82pF |
82pF |
82pF |
82pF |
120pF |
180pF |
270pF |
200V / 250V |
82pF |
82pF |
82pF |
82pF |
82pF |
120pF |
180pF |
270pF |
500V |
82pF |
82pF |
82pF |
82pF |
120pF |
180pF |
270pF |
|
630V |
47pF |
82pF |
82pF |
82pF |
120pF |
180pF |
270pF |
|
1kV |
47pF |
82pF |
82pF |
82pF |
120pF |
180pF |
270pF |
※赤文字記載の容量はAEC-Q200対応品もご用意しております
X7R(2R1)
0603 (1608mm) |
0805 (2012mm) |
1206 (3216mm) |
1210 (3225mm) |
1808 (4520mm) |
1812 (4532mm) |
2220 (5750mm) |
2225 (5764mm) |
|
16V |
39nF |
100nF / 150nF |
220nF / 470nF |
470nF / 680nF |
680nF |
1.5μF |
3.3μF |
4.7μF |
25V |
33nF |
100nF / 120nF |
220nF / 330nF |
470nF / 560nF |
560nF |
1.2μF |
2.2μF |
3.9μF |
50V / 63V |
22nF |
100nF |
220nF |
470nF |
470nF |
1.0μF |
1.5μF |
2.7μF |
100V |
6.8nF |
27nF |
100nF |
220nF |
220nF |
680nF |
1.0μF |
1.5μF / 1.8μF |
200V / 250V |
2.7nF |
22nF |
68nF |
100nF |
100nF |
330nF |
680nF |
1.0μF |
500V |
- |
5.6nF |
39nF |
68nF |
68nF |
180nF |
330nF |
390nF |
630V |
- |
- |
22nF |
33nF |
27nF |
100nF |
180nF |
220nF |
1kV |
- |
- |
6.8nF |
15nF |
15nF |
47nF |
100nF |
100nF |
※赤文字記載の容量はAEC-Q200対応品もご用意しております
Tandem
X7R(2R1)
0603 (1608mm) |
0805 (2012mm) |
1206 (3216mm) |
1210 (3225mm) |
1812 (4532mm) |
2220 (4532mm) |
2225 (5764mm) |
|
16V |
12nF |
47nF |
150nF |
270nF |
560nF |
1.2μF |
1.5μF |
25V |
10nF |
39nF |
120nF |
220nF |
470nF |
1.0μF |
1.2μF |
50V / 63V |
6.8nF |
33nF |
100nF |
180nF |
390nF |
680nF |
1.0μF |
100V |
2.2nF |
10nF |
47nF |
82nF |
220nF |
470nF |
680nF |
200V / 250V |
1.0nF |
4.7nF |
22nF |
47nF |
100nF |
220nF |
330nF |
※赤文字記載の容量はAEC-Q200対応品もご用意しております
