製品概要
KnowlesのStackiCap™シリーズは基板スペースが限られている場合に、同等の静電容量値に対する基板面積を大幅に削減します。例えば、スタンダードな150nFチップが、従来の8060サイズよりはるかに小さい3640サイズで入手できるようになりました。
この独自の特許構造にFlexiCap™(特殊な電極)を組み合わせることで更に信頼性も向上するため、StackiCap™シリーズは、電源、照明、航空宇宙エレクトロニクス、および大量の静電容量が必要な高電圧アプリケーションなどのアプリケーションに適しています。
また、近年の開発により、これらの部品は従来のスタック型コンデンサーやリード付きコンデンサーに比べて大幅なコスト削減が可能になり、民生向けをはじめ車載向けの用途でも採用が増えております。

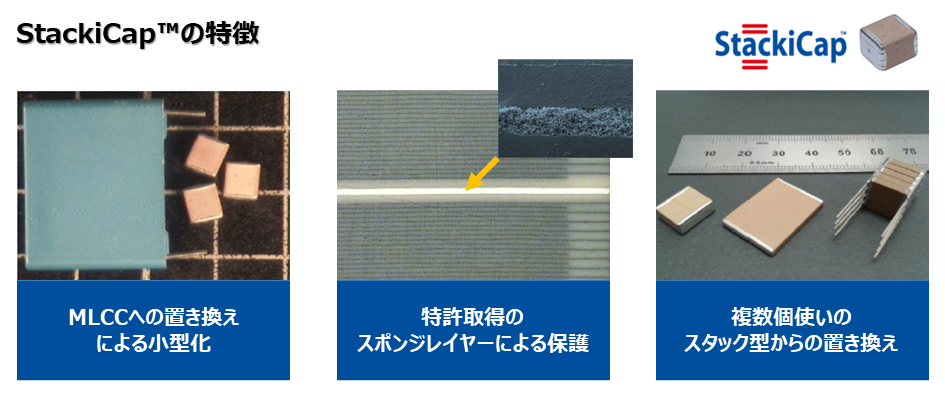

特徴
- 特許取得済みの「スポンジ層」による信頼性の向上
- 200V~2kVの広い電圧範囲
- 電歪現象によるピエゾクラックのリスクを軽減
- コンパクトなパッケージで高いCVを提供
- 電源フィルタリングおよびDC-DCコンバーターのアプリケーションに最適

ラインナップ
チップサイズ |
耐圧 |
StackiCap™ 最大容量 |
スタンダード品 最大容量 |
代替可能な元サイズ |
---|---|---|---|---|
1812 (4532mm) |
200 / 250V |
1000nF |
680nF |
2220 |
500V |
470nF |
330nF |
2220 |
|
630V |
330nF |
180nF |
2220 |
|
1kV |
180nF |
100nF |
2220 / 3640 |
|
1.2kV |
100nF |
33nF |
2225 |
|
1.5kV |
56nF |
22nF |
2225 |
|
2220 (5750mm) |
200V / 250V |
2200nF |
1500nF |
3640 |
500V |
1200nF |
680nF |
3640 |
|
630V |
1000nF |
330nF |
5550 |
|
1kV |
470nF |
120nF |
8060 |
|
1.2kV |
220nF |
82nF |
5550 |
|
1.5kV |
150nF |
47nF |
5550 |
|
2kV |
100nF |
33nF |
8060 |
|
2225 (5764mm) |
200 / 250V |
2200nF |
1800nF |
3640 |
500V |
1200nF |
1000nF |
3640 |
|
630V |
1000nF |
680nF |
5550 |
|
3640 (90100mm) |
200 / 250V |
5600nF |
3300nF |
5550 |
500V |
2700nF |
1200nF |
8060 |
|
630V |
2200nF |
680nF |
8060 |
|
1kV |
1000nF |
220nF |
8060 |
|
1.2kV |
470nF |
180nF |
8060 |
|
1.5kV |
330nF |
100nF |
8060 |
|
2kV |
150nF |
56nF |
8060 |
※赤文字記載の容量はAEC-Q200対応品もご用意しております
