製品概要

KnowlesのFlexiCap™は従来の積層セラミックコンデンサーの終端にカスタマイズとして適用できる独自技術の樹脂電極です。

基本的にセラミック部品は脆く生産現場では慎重な取り扱いが必要とされていますが、適正に扱われていても機械的ストレス、基板の応力などに耐えられずクラックを引き起こす可能性があります。そういったクラックによる故障に至る根本的な原因を大幅に軽減させるソリューションとして、FlexiCap™は有効な選択肢の一つとなっております。

特徴

  • 基板の応力やひずみに対する高い耐性
  • 1000サイクルの温度サイクル試験(-55℃~125℃)をクリア
  • AEC-Q200のランナップで最大4kVの電圧定格
  • 鉛フリーを含む従来のウェーブまたはリフローはんだ付け技術の使用が可能
  • 従来のX7R品にカスタマイズとして適用可能

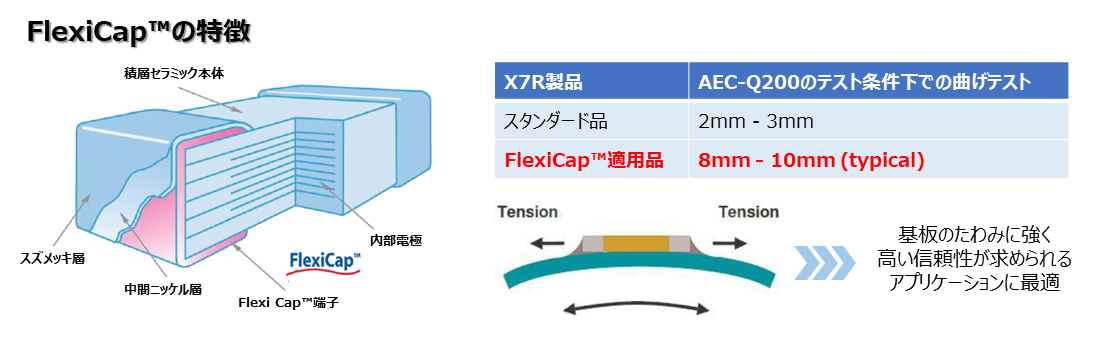

機械的ストレスによるクラックの根本原因を大幅に軽減

スタンダードな電極のX7R製品と、FlexiCap™樹脂電極を適用したX7R製品を、同じAEC-Q200のテスト条件にて基板の曲げテストを実施したところ、スタンダード品では2mm-3mmの結果に対し、FlexiCap™適用品は8mm-10mmまで耐えられるテスト結果が出ております。この結果により、FlexiCap™樹脂電極はクラックによる短絡の可能性を大幅に抑えることができます。

ラインナップ

既存のC0GX7R品にカスタムとして対応可能ですので、対応可否についてお問い合わせください。

関連資料

お問い合わせ / お見積もり

本製品に関してご質問、見積もり希望がありましたら下記リンクよりお問い合わせください。
