製品概要

KnowlesのHiteca™シリーズの積層セラミックチップコンデンサーは、X7RなどのClass IIの誘電体と比較して一般的な動作条件下で静電容量の安定性が向上し寄生損失が低い、独自の特許取得済みのテクノロジーを適用しています。DCバイアスを適用した状態で従来のX7R製品よりも高い静電容量を実現し、同等のX7Rよりもはるかに低い温度上昇に抑えられます。

また、Hiteca™シリーズは固有の低損失により、従来のセラミックコンデンサーよりもはるかに高いリップル電流を処理できるため、パワーエレクトロニクスアプリケーションの市場リーダーとなっており、DCバスやスナバコンデンサーなどのアプリケーションに特に適しています。

*ClassⅡコンデンサー:
温度・電圧、時間に対する変化が大きいコンデンサーとなり、ClassⅠと比べると静電容量の温度変化は大きくなりますが、高い静電容量を得ることができ、バイパス、平滑コンなどに適しています。

特徴

① DCバイアスを印加した場合、同等のX7Rよりも高い静電容量が得られる

② SBFT静電容量変化を全温度範囲(-55~125℃)にわたって10%未満に抑制

③ 同等のX7Rよりもはるかに低い温度上昇を実現

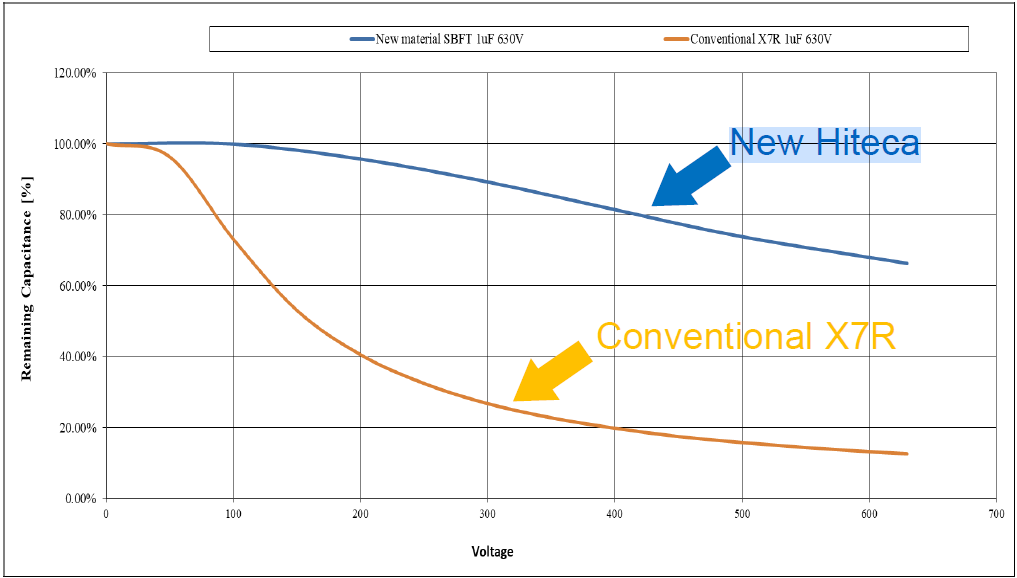

① X7R vs Hiteca™ 静電容量

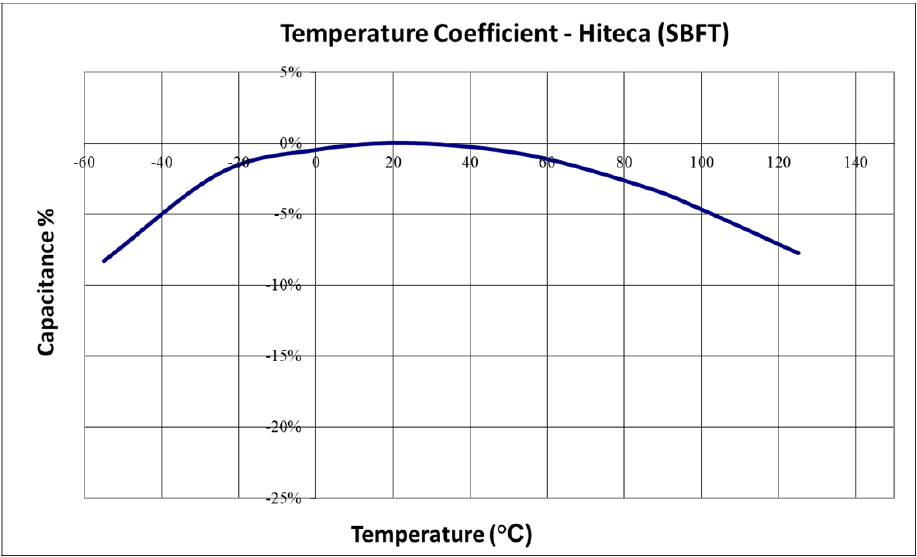

② SBFT静電容量変化

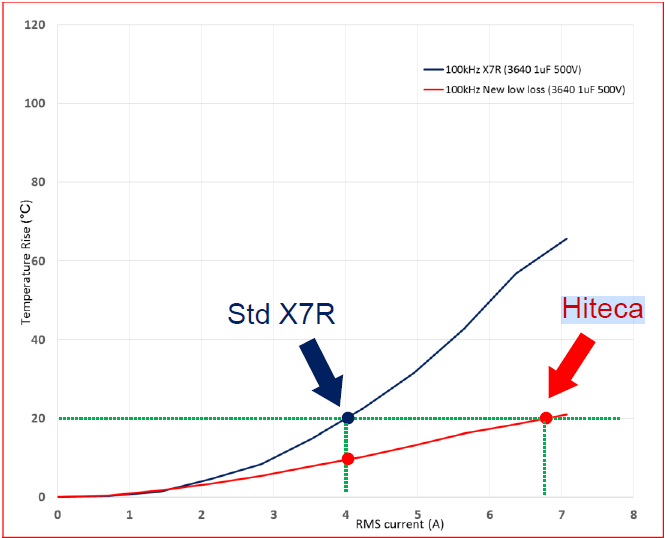

③ X7R vs Hiteca™ 温度上昇

製品ラインナップ

チップサイズ

1206
(3216mm)

1210
(3225mm)

1812
(4532mm)

1825
(4562mm)

2220
(5750mm)

2225
(5764mm)

厚み(max)

1.7mm
(0.068inch)

2.0mm
(0.08inch)

2.5mm
(0.1inch)

2.5mm
(0.1inch)

2.5mm
(0.1inch)

2.5mm
(0.1inch)

200Vdc

100pF – 33nF

100pF – 82nF

100pF – 220nF

220pF – 390nF

220pF – 390nF

470pF – 470nF

250Vdc

100pF – 33nF

100pF – 82nF

100pF – 220nF

220pF – 390nF

220pF – 390nF

470pF – 470nF

450Vdc

100pF – 18nF

100pF – 47nF

100pF – 150nF

220pF – 270nF

220pF – 270nF

470pF – 330nF

500Vdc

100pF – 15nF

100pF – 39nF

100pF – 120nF

220pF – 220nF

220pF – 220nF

470pF – 270nF

630Vdc

100pF – 10nF

100pF – 22nF

100pF – 68nF

220pF – 150nF

220pF – 150nF

470pF – 180nF

1000Vdc

100pF – 3.9nF

100pF – 10nF

100pF – 27nF

220pF – 56nF

220pF – 56nF

470pF – 68nF

1200Vdc

100pF – 2.7nF

100pF – 6.8nF

100pF – 18nF

220pF – 39nF

220pF – 39nF

470pF – 47nF

1500Vdc

100pF – 2.2nF

100pF – 4.7nF

100pF – 12nF

220pF – 22nF

220pF – 22nF

470pF – 33nF

2000Vdc

100pF – 1nF

100pF – 2.2nF

100pF – 6.8nF

220pF – 12nF

220pF – 12nF

470pF – 18nF

※ Hiteca™(スタンダード製品 / AEC-Q200製品)

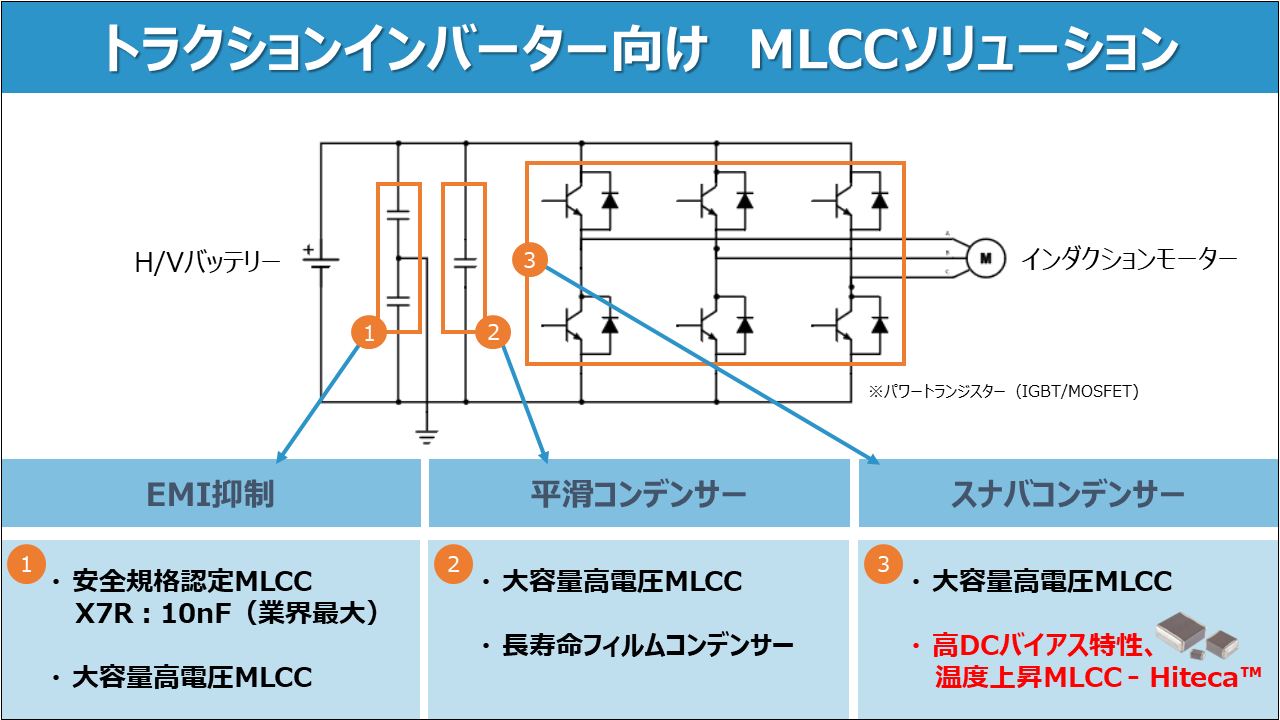

アプリケーション例

お問い合わせ / お見積もり

本製品に関してご質問、見積もり希望がありましたら下記リンクよりお問い合わせください。
