20nm で最高の性能を発揮する FPGA & SoC FPGA

Arria® 10 FPGA & SoC は 20nm で最高の性能を発揮し、競合デバイスより 1 スピード・グレード分高い性能優位性をもたらします。また、前世代の ミッドレンジFPGA & SoC より消費電力を最大 40 % 削減し、最大1,500 GFLOPS の処理性能を実現する業界唯一のハード化された浮動小数点 DSP を搭載しています。

Arria 10 FPGA & SoC によって 20nm で最高の性能を発揮

• 競合する FPGA & SoC より 1 スピード・グレード分高速
• 業界で唯一 ミッドレンジFPGA で 25.78 Gbps をサポート
• 最高性能の 2,400 Mbps DDR4 SRAM メモリ・インタフェース
• 1,500 GFLOPSのDSP性能を提供する、ハード化された IEEE 754 準拠の浮動小数点演算
• 96 本のトランシーバ・レーン、3.3 Tbps のシリアル帯域幅を提供

前世代の FPGA & SoC より消費電力を 40 % 削減

• プログラマブル・パワー・テクノロジにより、性能が重要ではないパス向けに消費電力が少ないトランジスタを選択してスタティック消費電力を低減
• Smart Voltage ID により、性能に影響を与えずに最適な電圧でデバイスを動作
• VCC Power Manager -動作電圧による性能と消費電力のトレードオフをユーザーが選択可能
• 低スタティック消費電力グレード -スタティック消費電力を低減したデバイスを提供

  Quartus Prime開発ソフトウェアの最新版をダウンロード
  Arria 10 資料をダウンロード

Arria 10 FPGA & SoC アプリケーション

業界唯一の 20nm ARM ベース SoC FPGA

• デュアル・コア ARM Cortex TM-A9 HPS を搭載した複数の SoC デバイスを提供
• コアごとに 1.5 GHz でCPU が動作
• 28nm のSoC FPGA Arria V から Arria 10 へ、プロセッサコードを変更せずに移行

集積化によってボード・スペースを節約

• 100 万ロジック・エレメントを超える集積度 により、従来世代のミッドレンジ製品の 2 倍の集積度を達成
• ハード化された IP (Intellectual Property)：DDR4 メモリ・コントローラと PCI Express® (PCIe®) 3.0 仕様 (Gen3)
• Enpirion® PowerSoC が最小のフットプリント、最高の性能、システム消費電力の低減、信頼性と効率の向上、および「Time-to-Market」の迅速化をもたらして Arria 10 FPGA & SoC を強化

アルテラの Quartus II 開発ソフトウェアで生産性を向上させ、「Time-to-Market」を短縮

• 業界最速の 20nm コンパイル時間および最も先進的なデザイン環境
• 100 G イーサネット、100 G Interlaken、PCIe Gen3 など、低いレイテンシなクラス最高の IP コア
• 業界最短のコンパイル時間 (最も近い競合ソフトウェアの最大2.5倍高速) で、デザインのイタレーションとタイミング・クロージャを高速化
• FPGA に実装しやすいデザイン環境を提供する、アルテラの SDK for OpenCL™ を使用した C ベースのデザイン入力
• Qsys システム統合ツールを備えたシステム・レベルのデザイン環境
• DSP Builder - MATLAB/Simulink 環境内のモデル・ベースの DSP 環境

表 1. Arria 10 の品種

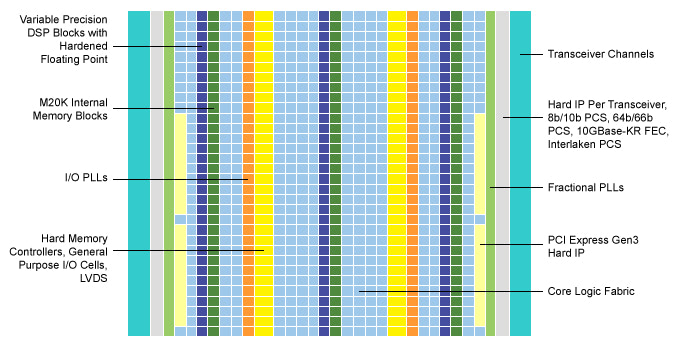

図 1：Arria 10 FPGA のアーキテクチャ

Arria 10 FPGA & SoC は、ワイヤレス通信、ワイヤライン通信、防衛機器、放送機器、その他のエンド・マーケットの幅広いアプリケーションに最適です。
