車載ECUの電源設計を統合・簡素化し機能安全ISO 26262対応のPMIC "OPTIREG™ " - Infineon

車載用パワーマネージメントIC（製品概要）

インフィニオン社の車載向けパワーマネジメントIC“OPTIREG™ PMIC”は、シャーシやセーフティー、ADAS、パワートレイン、ドライブトレインなど、高い信頼性と安全性が求められる車載ECU向けに開発された統合電源ソリューションです。プリレギュレーターとポストレギュレーター、DC-DCコンバーター、リニアレギュレーター、およびトラッカーなど、効率的で信頼性が高いレギュレーターを備えています。さらに、電源監視や診断機能、フェイルセーフ機能を内蔵しており、ISO 26262に対応した機能安全設計や、ECU全体の安全コンセプト構築を効率的に行うことが可能です。

製品ラインナップとしては、さまざまなアプリケーションに検討可能な ”General Purpose PMIC” に加え、ADAS、トランスミッション、インバーター向けに特化した ”Application Specific PMIC" があり、それぞれのアプリケーションの要求に応じた電源構成と機能を集積することで、外付け部品点数の削減や設計工数の低減に貢献します。

製品特徴

ISO 26262に対応した機能安全設計をサポート
電源監視・診断機能を内蔵し、システムの安全性を向上
車載環境に対応した高信頼性
さまざまなアプリケーションに対応できる柔軟な電源構成
システムレベルでの効率の向上と電力損失の低減

製品ラインナップ

インフィニオン社では、汎用的に使用できるGeneral Purpose PMICと、特定のアプリケーションに特化したApplication Specific PMICのラインナップがございます。

General Purpose PMIC

General Purpose PMICのTLF35585シリーズは、昇圧/降圧プリレギュレーターやリニアポストレギュレーター、リニアトラッカーを1チップに集積した、車載ECU向けの汎用電源マネジメントICです。ISO 26262に準拠した機能安全設計に対応し、電源監視や診断機能、フェイルセーフ機能を内蔵しているため、ECUの初期電源投入から通常動作時、異常検出時までをカバーする設計が可能で、車載システムに求められる高い安全要求を実現します。エンジン制御、トランスミッション、バッテリー監視、インバーター、ブレーキ、ADASドメインコントロール、電動パワーステアリングなど、用途を限定せず幅広いECU設計に対応できる柔軟な電源構成を備えており、1デバイスで複数電源レールを効率的に制御できます。必要な出力電圧や電流容量に応じてデバイスを選択することで、無駄のない電源設計と部品点数削減に貢献します。

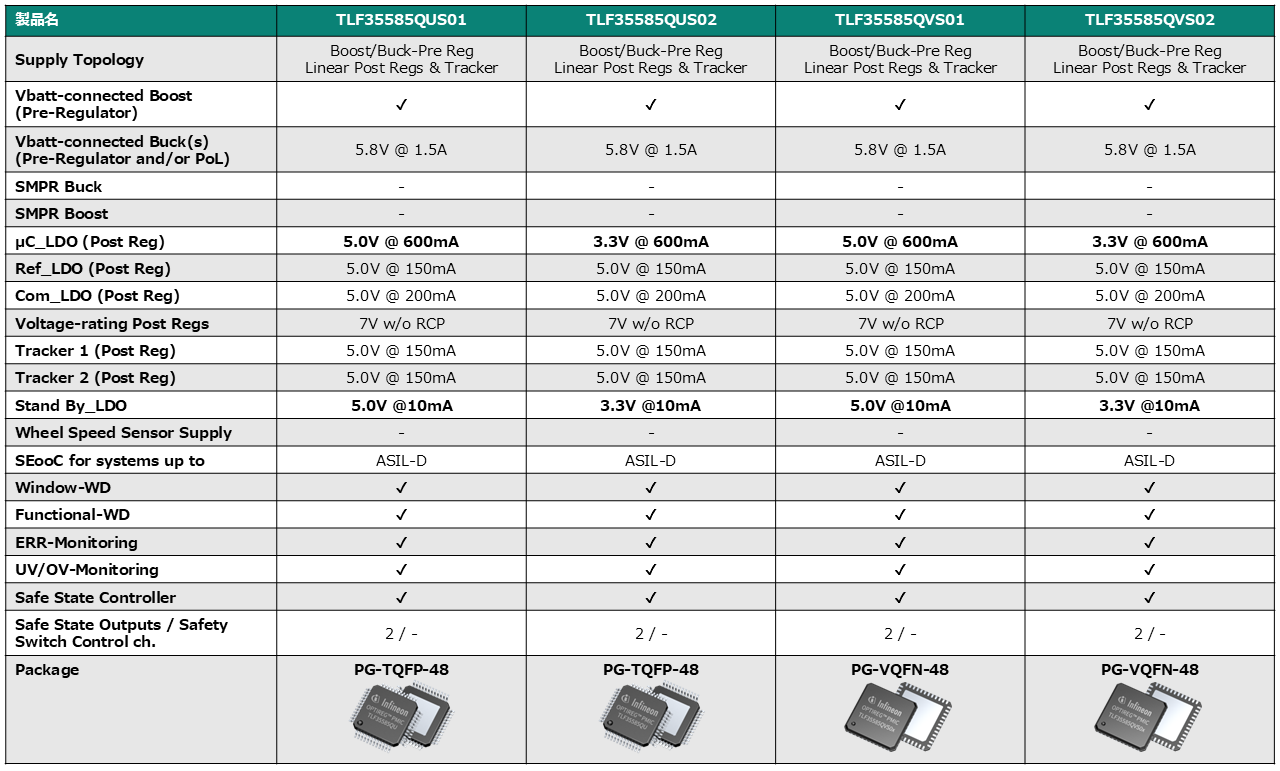

TLF35585シリーズのラインナップや機能の違いについては以下をご参照ください。

TLF35585QUS01のデータシートはこちら

TLF35585QUS02のデータシートはこちら

TLF35585QVS01のデータシートはこちら

TLF35585QVS02のデータシートはこちら

Application Specific PMIC

Application Specific PMICのシリーズは、ADASやトランスミッション、インバーターなど用途ごとに求められる電源要件や安全要求に最適化された車載向けPMICです。各アプリケーションに特有の電源構成や機能を1チップに集積することで、外付け部品の削減や設計の簡素化、高いシステム信頼性を実現します。ADAS向けには降圧プリレギュレーターとPoL電源、昇圧/降圧ポストレギュレーターなど、プロセッサーやセンサーへの安定した電源供給をサポートします。トランスミッションやインバーター向けには、高耐圧や高電流対応に加え、モータ制御や回転数検出に必要な電源・監視機能を統合しています。また、Application Specific PMICは、特定アプリケーションに必要な機能をあらかじめ集積しているため、General Purpose PMICと比較して回路設計の簡略化や設計工数の削減に貢献します。

なお、トランスミッションとインバーター向けのPMICはISO 26262に準拠した機能安全設計を考慮して開発されているため、ASIL-Dを求められるアプリケーションでも安心してご検討いただけます。

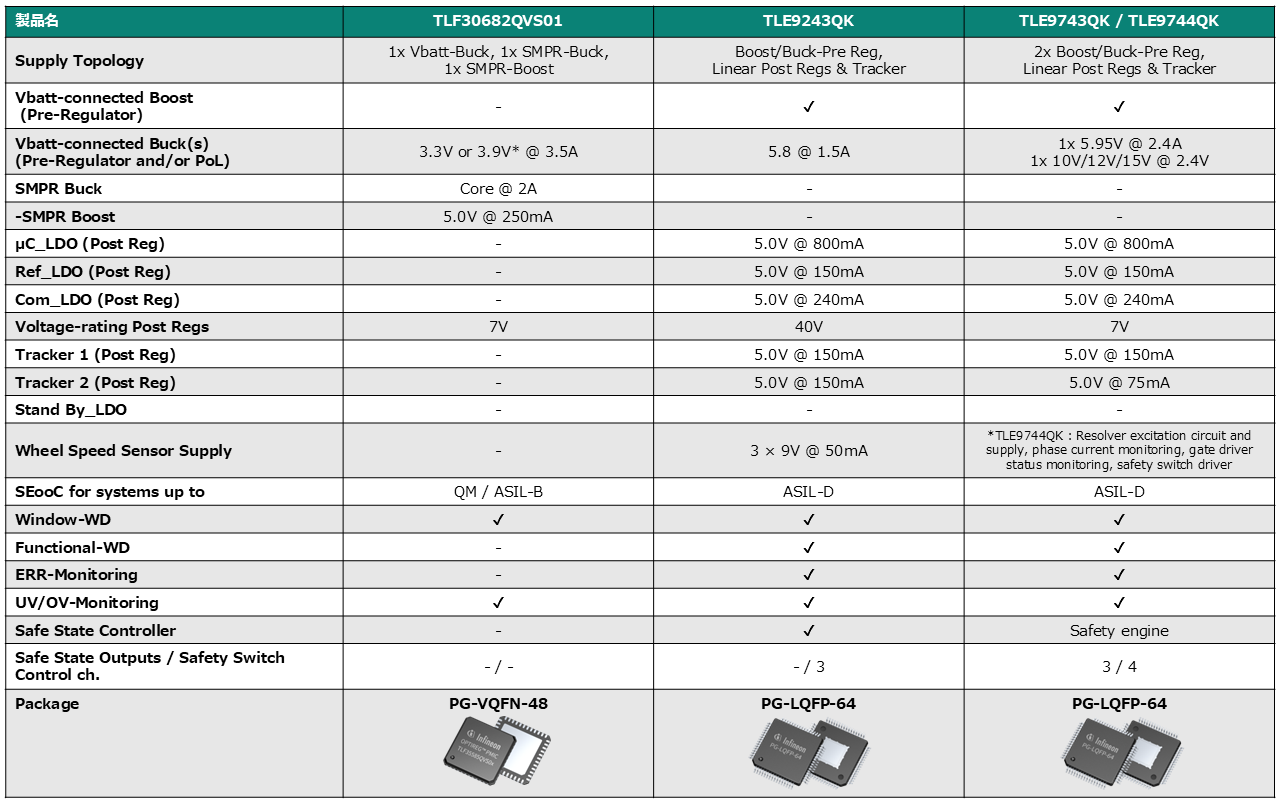

ラインナップや機能の違いについては以下をご参照ください。

TLF30682QVS01のデータシートはこちら

TLE9243QKのデータシートはこちら

TLE9743QKのデータシートはこちら

TLE9744QKのデータシートはこちら

また、インフィニオン社の車載マイコンのAURIX™シリーズとの組み合わせを想定した電源管理ソリューションとして設計されているため、セットでサポートが可能な点も含めECU設計の最適化に向けて、是非、車載マイコンとセットでご検討ください。

車載用 32bitマイコン - AURIX™シリーズ

アプリケーション例 / ブロック図

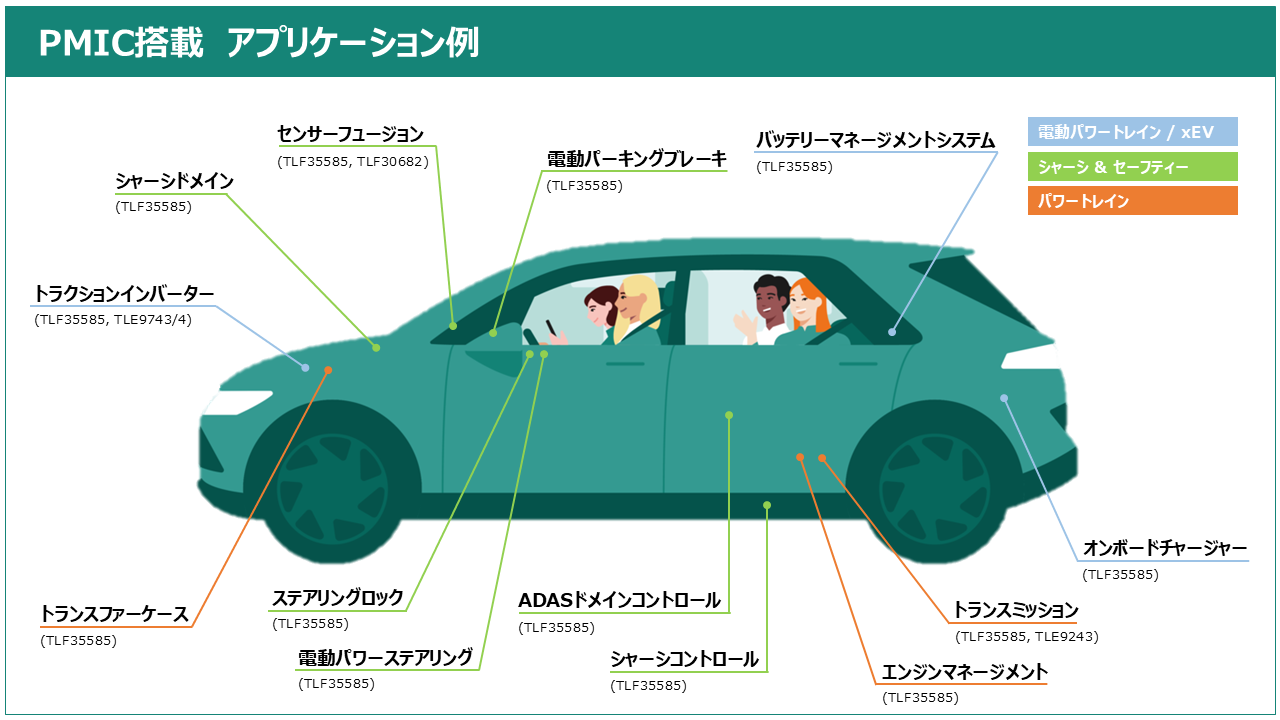

以下は一部の適用例になりますが、インフィニオン社のPMICはさまざまなアプリケーションにご検討いただけます。特に、“走る・曲がる・止まる”といった車両の基本機能を支えるECUをはじめ、ADASなど、高い機能安全要求が求められるさまざまなアプリケーションに対応しています。図を通じて、各ECUにおいてPMICがどのように電源供給・監視・安全制御を担っているかをイメージしていただけます。

ブロック図例

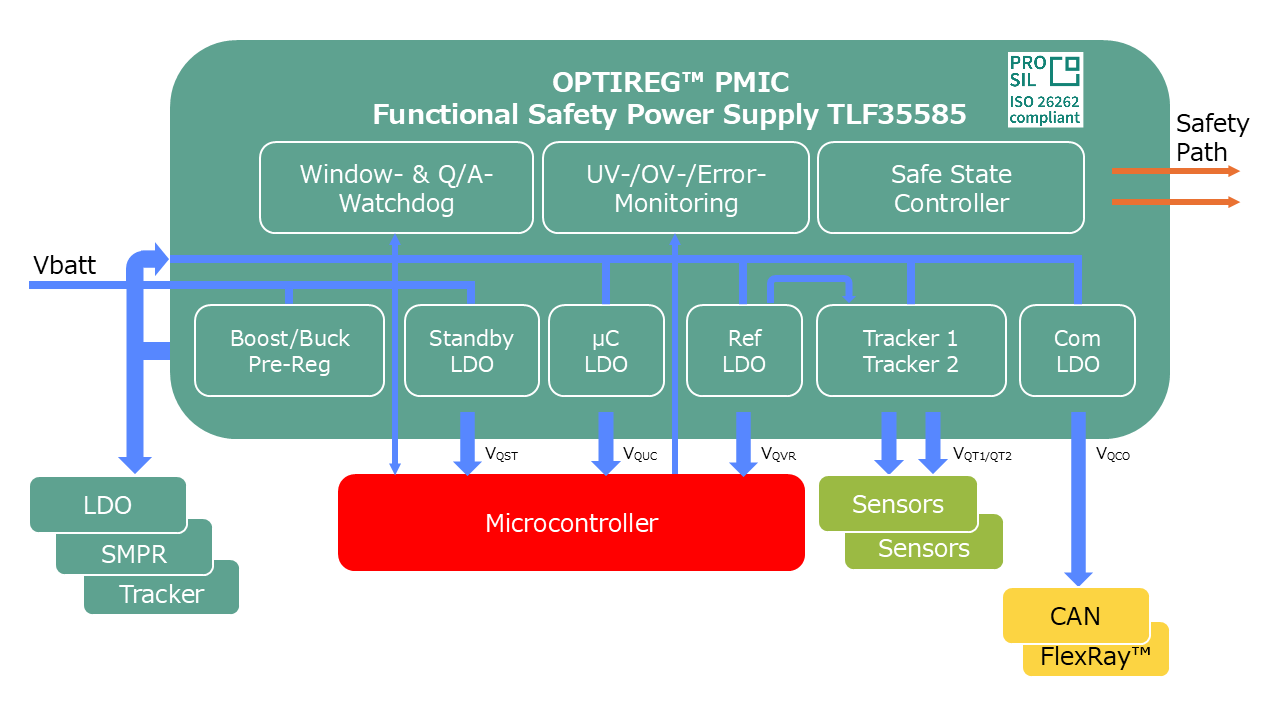

TLF35585シリーズ

TLF35585シリーズは、車載ECU向けの汎用PMICです。

DC/DCコンバーターや複数のLDO、トラッカー出力に加え、ウィンドウウォッチドッグ、電圧監視、エラーモニタリング、セーフステートコントローラーを内蔵しています。電源供給と同時に機能安全を考慮した設計が可能で、ASIL対応ECUの電源アーキテクチャをシンプルに構築できます。
