製品概要
インフィニオン社の磁気式位置センサーの中でもリニアセンサーは幅広い出力方式、パッケージのポートフォリオを取り揃えております。
パッケージに対し、垂直方向の磁界に反応するリニアセンサーは、車載や非車載用途で高精度の角度およびリニア位置検出を行うためのプログラム可能なアナログまたはデジタル出力のセンサーとなり、シャフトやピストンなどの回転、またはリニアオブジェクトの位置を検出するために使用されます。デジタル出力では、PWM、SENT、SPCに加え、PSI5のラインナップもございます。
また、Single ChipおよびDual Chipのソリューションで構成されており、特に機能安全レベルが厳しい車載アプリケーションには、ASIL-Dに準拠したドキュメント類を取り揃えている製品もご用意しております。
製品特徴
- EEPROM内蔵により、検出における校正が可能
- 複数の出力方式によるラインナップ
- Single Chip、Dual Chipのラインナップ
- ISO 26262 compliant / ready 製品

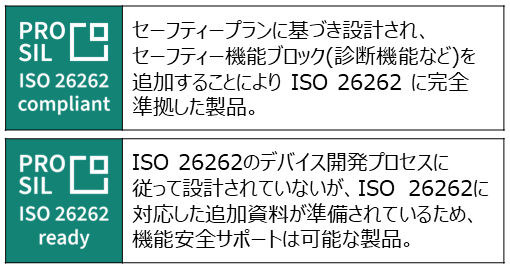

ISO 26262 compliant / readyとは
高い機能安全レベルを求められるアプリケーション向けに、インフィニオン社ではISO 26262の要求を満たす製品のラインナップをご用意しております。
ISO 26262 compliant 製品はセーフティプランに準拠して設計され、ISO 2626に完全準拠した製品となり、ISO 26262 ready の製品は製品自体 ISO 26262 に準拠して設計はされておりませんが、追加資料が準備されているため機能安全サポートが可能な製品となります。
各製品の対応状況につきましては下記ラインナップ表の ”Classification” 列をご参照ください。
アナログ出力

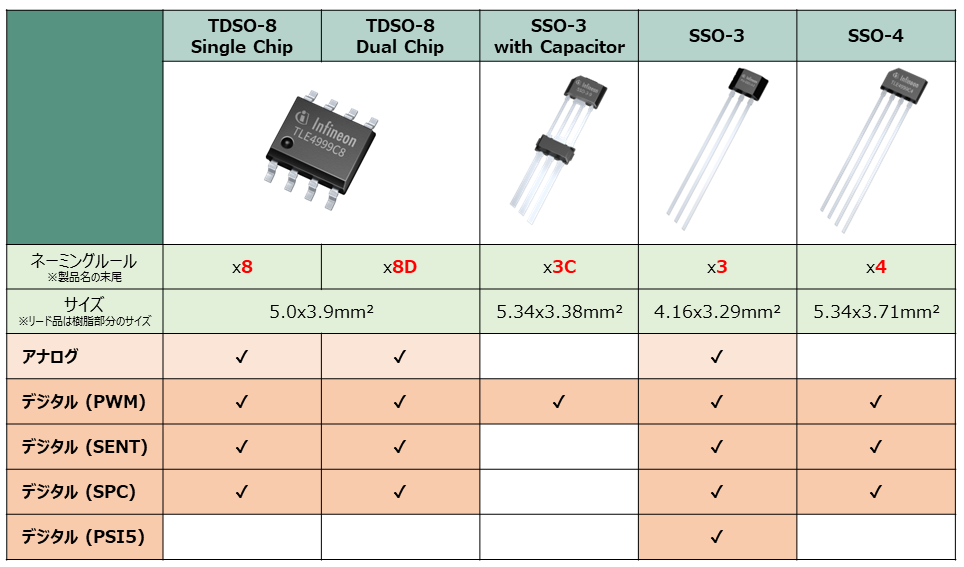

| Product | Classification | Additional Features | Package | Infineon Package name |
| TLE4997A8 | ISO 26262 ready | - | SMD | PG-TDSO-8 |
| TLE4997A8D | ISO 26262 ready | Dual Chip | SMD | PG-TDSO-8 |
| TLE4997E2 | ISO 26262 ready | - | Leaded | PG-SSO-3 |
デジタル出力
PWM
| Product | Classification | Additional Features | Package | Infineon Package name |
| TLE4998P3 | ISO 26262 ready | - | Leaded | PG-SSO-3 |
| TLE4998P3C | ISO 26262 ready | with Capacitor | Leaded | PG-SSO-3 |
| TLE4998P4 | ISO 26262 ready | - | Leaded | PG-SSO-4 |
| TLE4998P8 | ISO 26262 ready | - | SMD | PG-TDSO-8 |
| TLE4998P8D | ISO 26262 ready | Dual Chip | SMD | PG-TDSO-8 |
SENT
| Product | Classification | Additional Features | Package | Infineon Package name |
| TLE4998S3 | ISO 26262 ready | - | Leaded | PG-SSO-3 |
| TLE4998S4 | ISO 26262 ready | - | Leaded | PG-SSO-4 |
| TLE4998S8 | ISO 26262 ready | - | SMD | PG-TDSO-8 |
| TLE4998S8D | ISO 26262 ready | Dual Chip | SMD | PG-TDSO-8 |
SPC
| Product | Classification | Additional Features | Package | Infineon Package name |
| TLE4998C3 | ISO 26262 ready | - | Leaded | PG-SSO-3 |
| TLE4998C4 | ISO 26262 ready | - | Leaded | PG-SSO-4 |
| TLE4998C8 | ISO 26262 ready | - | SMD | PG-TDSO-8 |
| TLE4998C8D | ISO 26262 ready | Dual Chip | SMD | PG-TDSO-8 |
| TLE4999C4 | ISO 26262 compliant ASIL-D |
- | Leaded | PG-SSO-4 |
| TLE4999C4-S0001 | ISO 26262 compliant ASIL-C |
- | Leaded | PG-SSO-4 |
| TLE4999C8 | ISO 26262 compliant ASIL-D |
- | SMD | PG-TDSO-8 |
| TLE4999C8-S0001 | ISO 26262 compliant ASIL-C |
- | SMD | PG-TDSO-8 |
PSI5
| Product | Classification | Additional Features | Package | Infineon Package name |
| TLE4999I3 | ISO 26262 compliant ASIL-D |
- | Leaded | PG-SSO-3 |
開発ツール / ドキュメント
Infineon社では、磁気センサーの検討を加速させる便利な開発ツールやドキュメントをご用意しております。
評価キット / 評価ボード
直ぐにお試しいただけるような評価キット/評価ボードをご用意しております。
ご興味がございましたら是非一度お問い合わせください。

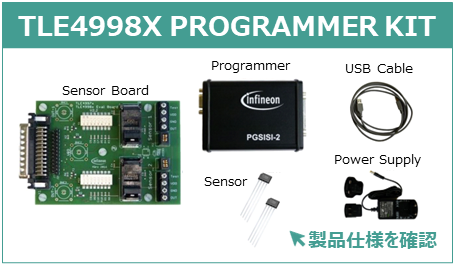

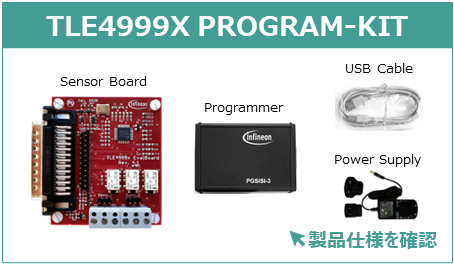

プログラマーキット
このキットは、PGSISI ボックス（プログラミングインターフェース）と、リニアセンサーのTLE499xファミリーの評価を可能にする評価ボードで構成されています。
プログラマーキットには評価ボードも含まれておりますが、もし評価ボード単体でご入用の場合はお問い合わせください。
