製品概要
インフィニオン社のセンサー群、XENSIV™シリーズの磁気式位置センサーの中でも、X、Y、Z軸の磁場の強さを検出できるのが3D磁気センサーです。リニア、確度、回転を測定し、出力インターフェースを介してデータを送信します。車載用途、産機用途、民生用途のラインナップを取り揃えており、産機・民生用途向けの製品は超小型パッケージのラインナップも用意しており幅広いアプリケーションにご検討いただけます。
また、すぐにご評価を進められたい際に便利な評価キットや評価ボード、磁気デザインシミュレーションツール、アプリケーションノートなど、磁気センサーの検討を加速させる便利な開発ツールやドキュメントを多数ご用意しております。
製品特徴
- X軸、Y軸、Z軸の高精度な磁場測定
- 3次元的な磁束変化の検出により、センサー実装位置の融通が利く
- 検出モードの切替により、データ更新時間や消費電力の最適化が可能
- Wake up機能によるシステムの消費電力の低減
- 小型パッケージでのラインナップ
- 車載、産業用、民生用など幅広い用途に使用可能
車載用ラインナップ
| Product | Interfaces | Pre-Programed Init Address | Wake-Up Functionality | Default address write / read |
Infineon Package name |

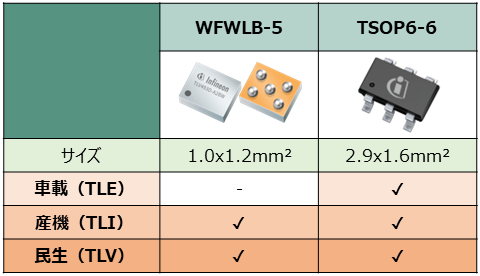

| TLE493D-A2B6 | I2C | no | no | 6AH / 6BH | PG-TSOP6-6 |
| TLE493D-P2B6 A0 | I2C | no | yes | 6AH / 6BH | PG-TSOP6-6 |
| TLE493D-P2B6 A1 | I2C | no | yes | 44H / 45H | PG-TSOP6-6 |
| TLE493D-P2B6 A2 | I2C | no | yes | F0H / F1H | PG-TSOP6-6 |
| TLE493D-P2B6 A3 | I2C | no | yes | 88H / 89H | PG-TSOP6-6 |
| TLE493D-W2B6 A0 | I2C | yes | yes | 6AH / 6BH | PG-TSOP6-6 |
| TLE493D-W2B6 A1 | I2C | yes | yes | 44H / 45H | PG-TSOP6-6 |
| TLE493D-W2B6 A2 | I2C | yes | yes | F0H / F1H | PG-TSOP6-6 |
| TLE493D-W2B6 A3 | I2C | yes | yes | 88H / 89H | PG-TSOP6-6 |
産機用ラインナップ
| Product | Interfaces | Pre-Programed Init Address | Wake-Up Functionality | Default address write / read |
Infineon Package name |
| TLI493D-A2B6 | I2C | no | no | 6AH / 6BH | PG-TSOP6-6 |
| TLI493D-W2BW A0 | I2C | no | yes | 6AH / 6BH | SG-WFWLB-5 |
| TLI493D-W2BW A1 | I2C | no | yes | 44H / 45H | SG-WFWLB-5 |
| TLI493D-W2BW A2 | I2C | no | yes | F0H / F1H | SG-WFWLB-5 |
| TLI493D-W2BW A3 | I2C | no | yes | 88H / 89H | SG-WFWLB-5 |
民生用ラインナップ
| Product | Interfaces | Pre-Programed Init Address | Wake-Up Functionality | Default address write / read |
Infineon Package name |
| TLV493D-A1B6 | I2C | no | no | - | PG-TSOP6-6 |
| TLV493D-A2BW | I2C | no | no | 6AH / 6BH | SG-WFWLB-5 |
開発ツール / ドキュメント
Infineon社では、磁気センサーの検討を加速させる便利な開発ツールやドキュメントをご用意しております。
評価キット / 評価ボード
直ぐにお試しいただけるような評価キット/評価ボードをご用意しております。
ご興味がございましたら是非一度お問い合わせください。

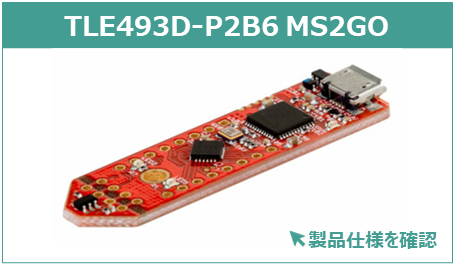

"2GO" 評価ボード

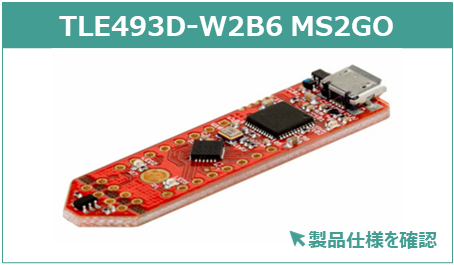

ARM® Cortex™-M0 CPUと組み合わせた1つのInfineonセンサーが搭載されている評価ボードとなり、USB接続による高速評価が可能です。

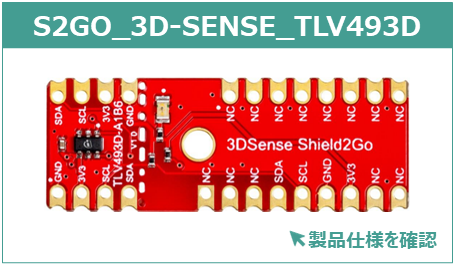

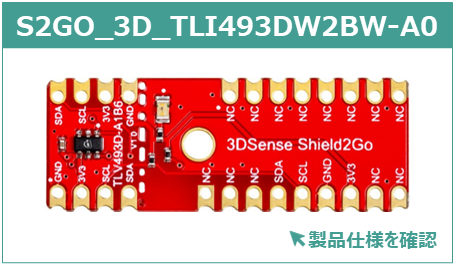

"Shield2GO" 評価ボード
1つのボードに1つのInfineonのセンサーICを搭載しており、はんだ付けが不要のコネクタ付も付属されております。Arduinoベースのソフトウェアをご用意しております。

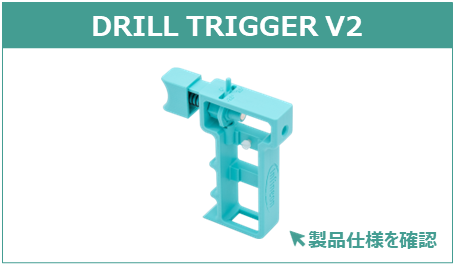

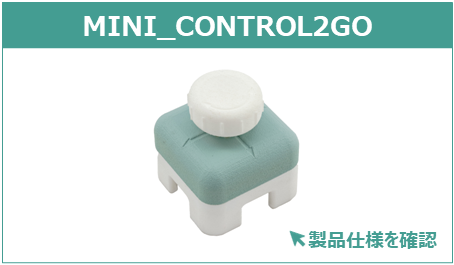

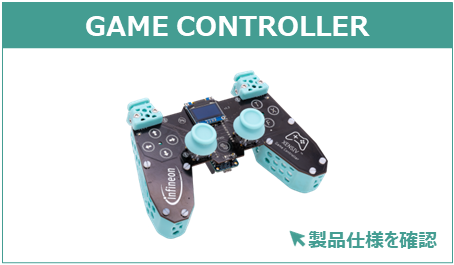

”add-on" 評価キット

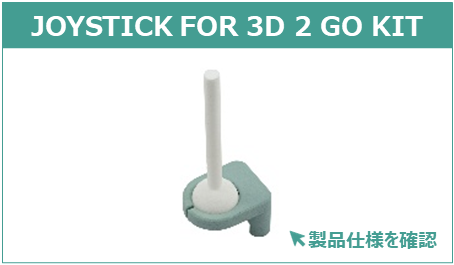

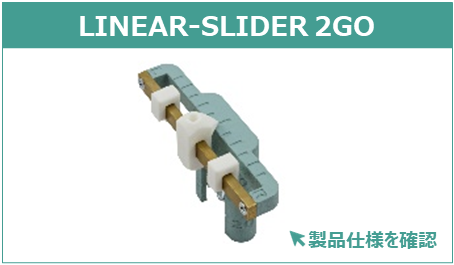

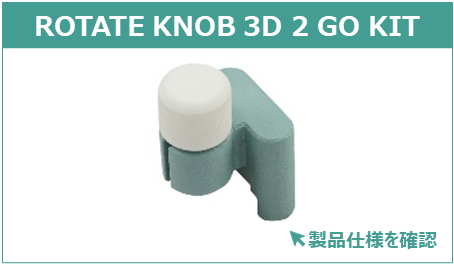

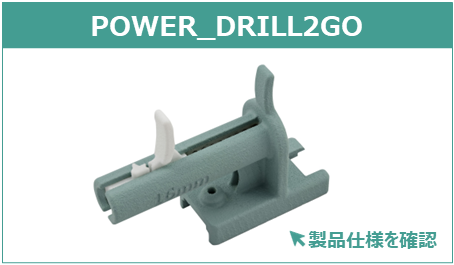

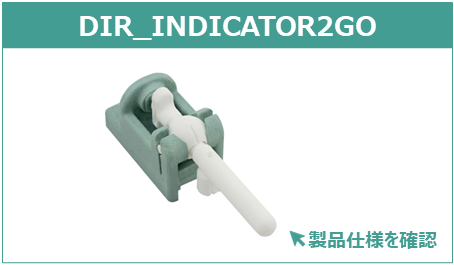

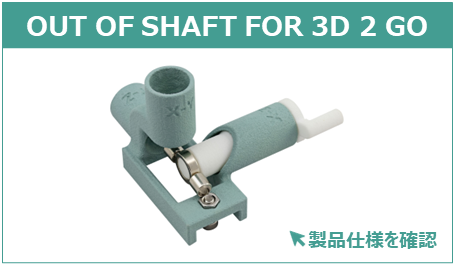

さまざまなユースケースに対応する複数のアドオンをご用意しております。非常に使いやすく、”2GO” および ”Shield2Go” キットに取り付けが可能です。

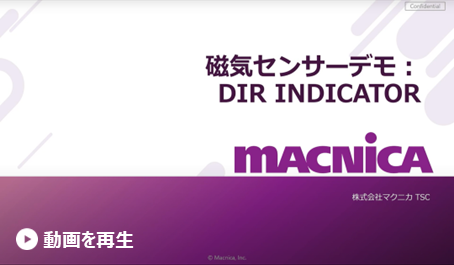

また、実際に評価キットを動かしているデモ動画もございますので、是非ご覧ください。
磁気デザインシミュレーションツール

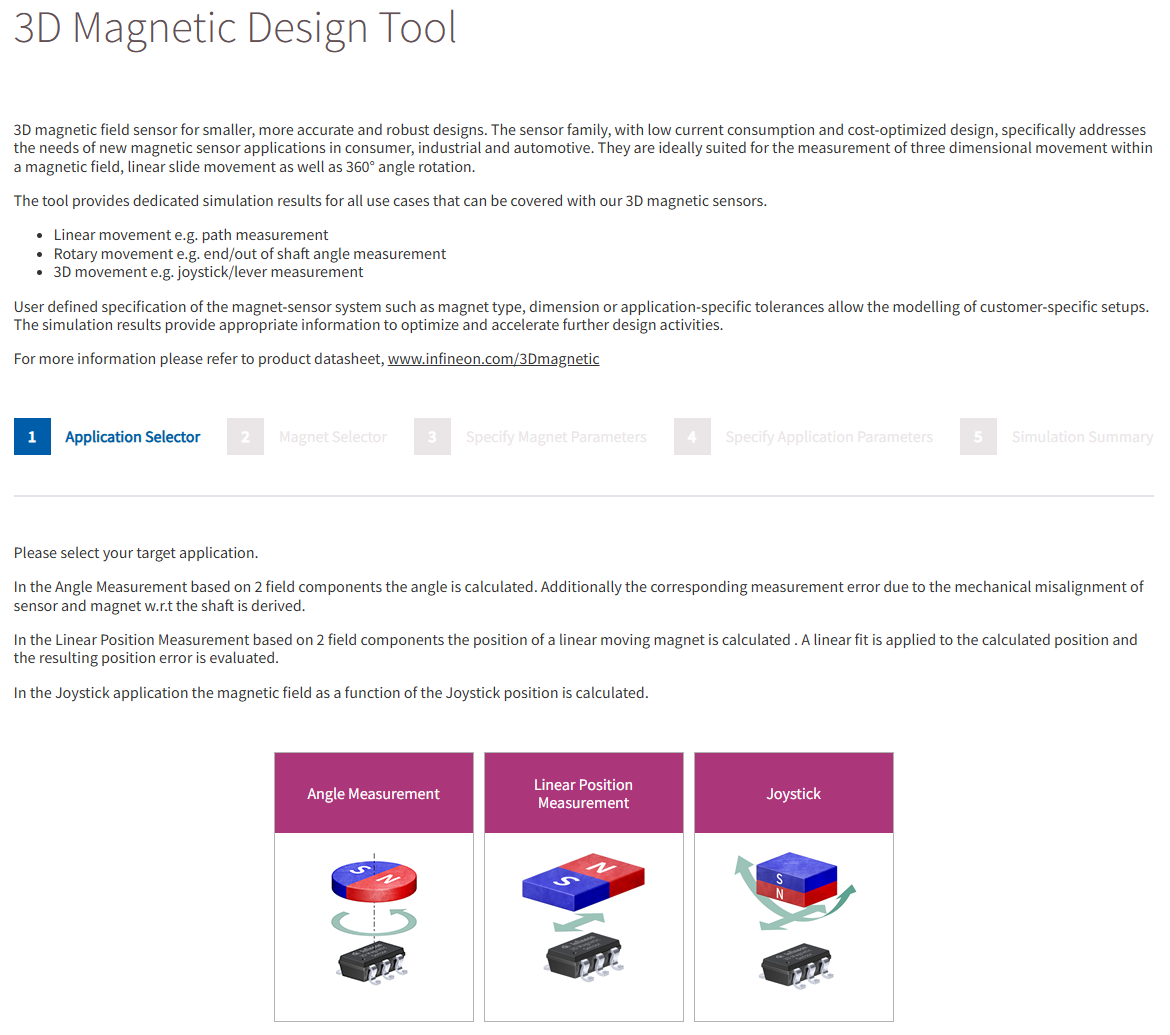

センサーとセットでご使用される磁石についてのシュミレーションツールにて、磁石のデザインの検証が可能です。
特定の磁石サイズと残留磁化（径方向の磁化）を考慮した有効なエアギャップ（磁石表面からセンサーまでの距離）や、回転軸に対する磁石やセンサー素子の傾きや偏心によって生じるワーストケースの角度誤差をシミュレーションすることができます。
※このシミュレーションツールは、純粋に組み立て公差による誤差のシミュレーションとなりますので、センサー素子の温度と寿命ドリフトに基づく追加の許容誤差は考慮されておりません
