製品概要
インフィニオン社のセンサー群、XENSIV™シリーズの磁気式位置センサーの中でも、シンプルな位置検知に使われるホールスイッチは、車載用途、産機用途、民生用途のラインナップを取り揃えており、さまざまなパッケージのラインナップにより幅広いアプリケーションにご検討いただけます。また、すぐにご評価を進められたい際に便利な評価キットや評価ボード、磁気デザインシミュレーションツール、アプリケーションノートなど、磁気センサーの検討を加速させる便利な開発ツールやドキュメントを多数ご用意しております。

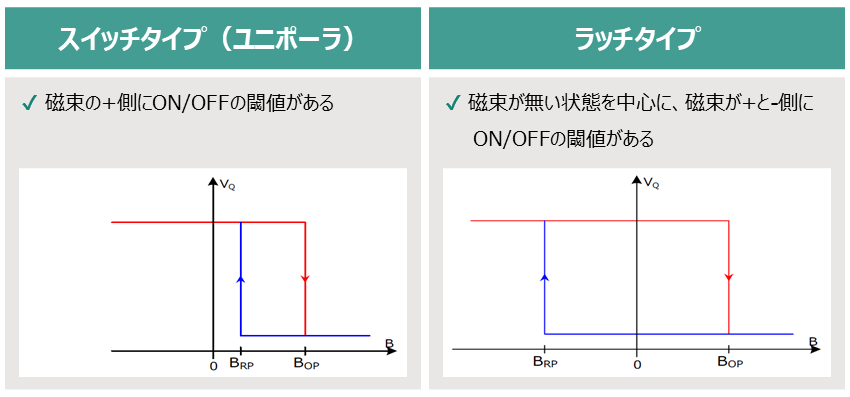

ホールスイッチの種類としては、右の図で説明している通りスイッチタイプとラッチタイプをご用意しており、それぞれ用途に沿って選定いただけます。
ラインナップは最大の動作温度によって車載（170℃）、産機（125℃）、民生（85℃）と用途が分かれておりますが、車載製品においては全ての用途でご使用いただけます。
各用途向けのラインナップは下部へスクロール、もしくは左側の目次よりご覧ください。
製品特徴
- ラッチタイプ、スイッチタイプ

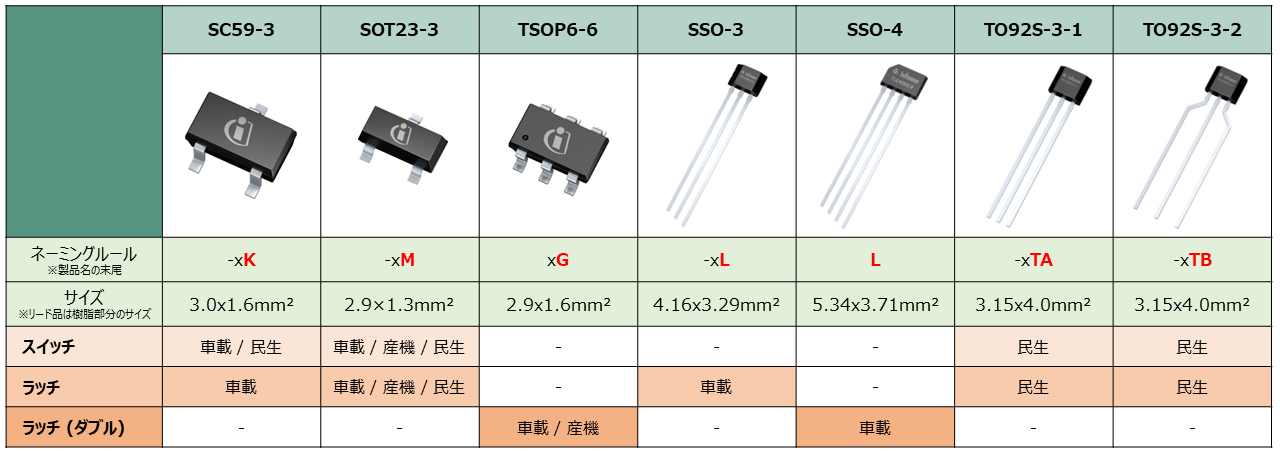

- さまざまなパッケージと用途向けの豊富なポートフォリオ
- ダブルホールスイッチにより回転速度と方向の検出が可能
- 供給電圧、Bop、Brpで幅広い製品ラインナップ
- 豊富な市場実績
車載用ラインナップ
スイッチタイプ（ユニポーラ）
| Product | Bop [T] | Brp [T] | Supply Voltage max [V] | Interfaces | Infineon Package name |
| TLE4964-1K | 18 | 12.5 | 32 | open collector | PG-SC59-3 |
| TLE4964-1M | 18 | 12.5 | 32 | open collector | PG-SOT23-3 |
| TLE4964-2K | 28 | 22.5 | 32 | open collector | PG-SC59-3 |
| TLE4964-2M | 28 | 22.5 | 32 | open collector | PG-SOT23-3 |
| TLE4964-3K | 12.5 | 9.5 | 32 | open collector | PG-SC59-3 |
| TLE4964-3M | 12.5 | 9.5 | 32 | open collector | PG-SOT23-3 |
| TLE4964-4M | 10 | 8.5 | 32 | open collector | PG-SOT23-3 |
| TLE4964-5M | 7.5 | 5 | 32 | open collector | PG-SOT23-3 |
| TLE4964-6M | 3.5 | 2.5 | 32 | open collector | PG-SOT23-3 |
| TLE4965-5M | 7.5 | 5 | 5.5 | open collector | PG-SOT23-3 |
| TLE4976-1K | 9.25 | 7.25 | 24 | current interface | PG-SC59-3 |
| TLE4976-2K | 4.5 | 2.7 | 24 | current interface | PG-SC59-3 |
ラッチタイプ
| Product | Bop [T] | Brp [T] | Supply Voltage max [V] | Interfaces | Infineon Package name |
| TLE4961-1K | 2 | -2 | 32 | open collector | PG-SC59-3 |
| TLE4961-1L | 2 | -2 | 32 | open collector | PG-SSO-3 |
| TLE4961-1M | 2 | -2 | 32 | open collector | PG-SOT23-3 |
| TLE4961-2M | 5 | -5 | 32 | open collector | PG-SOT23-3 |
| TLE4961-3L | 7.5 | -7.5 | 32 | open collector | PG-SSO-3 |
| TLE4961-3M | 7.5 | -7.5 | 32 | open collector | PG-SOT23-3 |
| TLE4961-4M | 10 | -10 | 32 | open collector | PG-SOT23-3 |
| TLE4961-5M | 15 | -15 | 32 | open collector | PG-SOT23-3 |
| TLE4963-1M | 2 | -2 | 5.5 | open collector | PG-SOT23-3 |
| TLE4963-2M | 5 | -5 | 5.5 | open collector | PG-SOT23-3 |
| TLE4968-1K | 1 | -1 | 32 | open collector | PG-SC59-3 |
| TLE4968-1L | 1 | -1 | 32 | open collector | PG-SSO-3 |
| TLE4968-1M | 1 | -1 | 32 | open collector | PG-SOT23-3 |
ラッチタイプ（ダブルホール）
| Product | Bop [T] | Brp [T] | Supply Voltage max [V] | Interfaces | Infineon Package name |
| TLE4966-2G | 7.5 | -7.5 | 24 | open collector | PG-TSOP6-6 |
| TLE4966-3G | 2.5 | -2.5 | 24 | open collector | PG-TSOP6-6 |
| TLE4966G | 7.5 | -7.5 | 24 | open collector | PG-TSOP6-6 |
| TLE4966L | 7.5 | -7.5 | 24 | open collector | PG-SSO-4 |
| TLE4966V-1G | 2.5 | -2.5 | 32 | open collector | PG-TSOP6-6 |
産機用ラインナップ
スイッチタイプ（ユニポーラ）
| Product | Bop [T] | Brp [T] | Supply Voltage max [V] | Interfaces | Infineon Package name |
| TLI4961-1M | 2 | -2 | 32 | open collector | PG-SOT23-3 |
| TLI4963-1M | 2 | -2 | 5.5 | open collector | PG-SOT23-3 |
| TLI4963-2M | 5 | -5 | 5.5 | open collector | PG-SOT23-3 |
ラッチタイプ
| Product | Bop [T] | Brp [T] | Supply Voltage max [V] | Interfaces | Infineon Package name |
| TLI4965-5M | 7.5 | 5 | 5.5 | open collector | PG-SOT23-3 |
ラッチタイプ（ダブルホール）
| Product | Bop [T] | Brp [T] | Supply Voltage max [V] | Interfaces | Infineon Package name |
| TLI4966G | 7.5 | -7.5 | 24 | open collector | PG-TSOP6-6 |
民生用ラインナップ
スイッチタイプ（ユニポーラ）
| Product | Bop [T] | Brp [T] | Supply Voltage max [V] | Interfaces | Infineon Package name |
| TLV4964-1M | 18 | 12.5 | 32 | open collector | PG-SOT23-3 |
| TLV4964-2M | 28 | 22.5 | 32 | open collector | PG-SOT23-3 |
| TLV4964-4TA | 10 | 8.5 | 26 | open collector | PG-TO92S-3-1 |
| TLV4964-4TB | 10 | 8.5 | 26 | open collector | PG-TO92S-3-2 |
| TLV4964-5TA | 7.5 | 5 | 26 | open collector | PG-TO92S-3-1 |
| TLV4964-5TB | 7.5 | 5 | 26 | open collector | PG-TO92S-3-2 |
| TLV4976-2K | 4.5 | 2.7 | 18 | current interface | PG-SC59-3 |
ラッチタイプ
| Product | Bop [T] | Brp [T] | Supply Voltage max [V] | Interfaces | Infineon Package name |
| TLV4961-1M | 2 | -2 | 32 | open collector | PG-SOT23-3 |
| TLV4961-1TA | 2 | -2 | 26 | open collector | PG-TO92S-3-1 |
| TLV4961-1TB | 2 | -2 | 26 | open collector | PG-TO92S-3-2 |
| TLV4961-3M | 7.5 | -7.5 | 32 | open collector | PG-SOT23-3 |
| TLV4961-3TA | 7.5 | -7.5 | 26 | open collector | PG-TO92S-3-1 |
| TLV4961-3TB | 7.5 | -7.5 | 26 | open collector | PG-TO92S-3-2 |
| TLV4968-1TA | 1 | -1 | 26 | open collector | PG-TO92S-3-1 |
| TLV4968-1TB | 1 | -1 | 26 | open collector | PG-TO92S-3-2 |
開発ツール
Infineon社では、磁気センサーの検討を加速させる便利な開発ツールをご用意しております。
評価キット / 評価ボード
直ぐにお試しいただけるような評価キット/評価ボードをご用意しておりますので、ご興味がございましたら是非一度お問い合わせください。

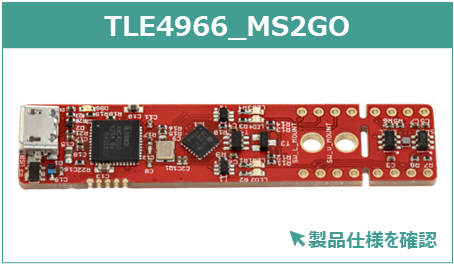

"2GO" 評価ボード
ARM® Cortex™-M0 CPUと組み合わせた1つのInfineonセンサーが搭載されている評価キットとなり、USB接続による高速評価が可能です。

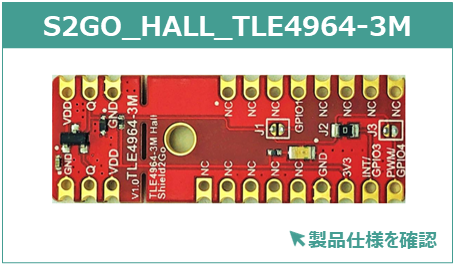

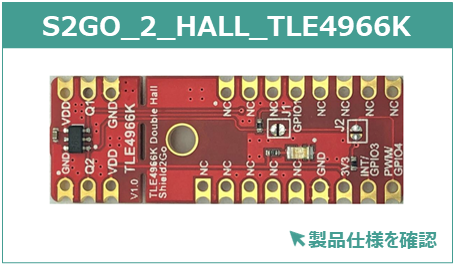

"Shield2GO" 評価ボード
1つのボードに1つのInfineonのセンサーICを搭載しており、はんだ付けが不要のコネクタ付も付属されております。Arduinoベースのソフトウェアをご用意しております。

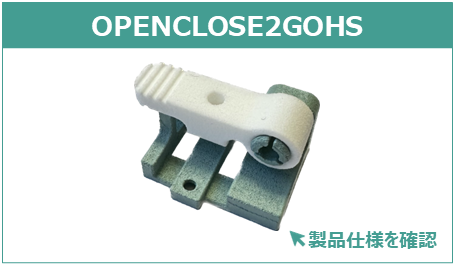

”add-on" 評価キット
さまざまなユースケースに対応する複数のアドオンをご用意しております。非常に使いやすく、”2GO” および ”Shield2Go” キットに取り付けが可能です。

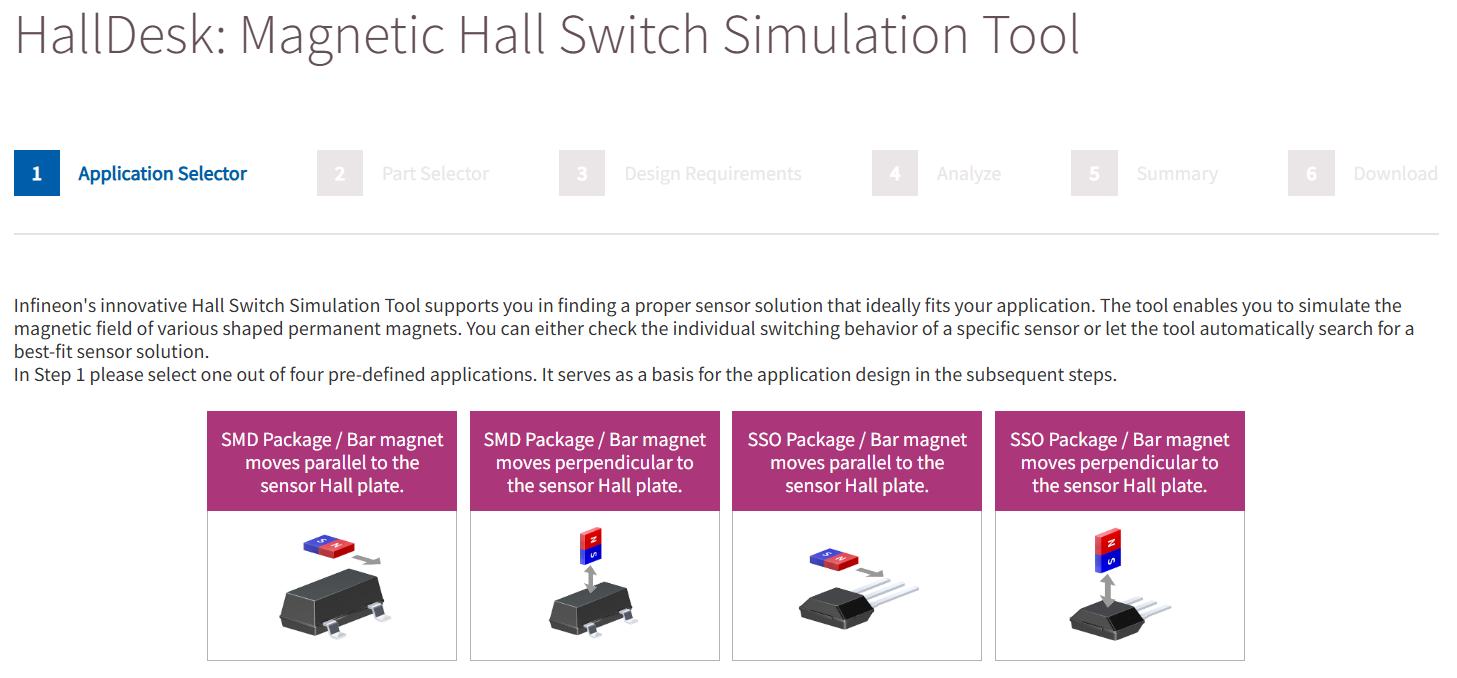

磁気デザインシミュレーションツール
センサーとセットでご使用される磁石についてのシュミレーションツールにて、磁石のデザインの検証が可能です。
特定の磁石サイズと残留磁化（径方向の磁化）を考慮した有効なエアギャップ（磁石表面からセンサーまでの距離）や、回転軸に対する磁石やセンサー素子の傾きや偏心によって生じるワーストケースの角度誤差をシミュレーションすることができます。
※このシミュレーションツールは、純粋に組み立て公差による誤差のシミュレーションとなりますので、センサー素子の温度と寿命ドリフトに基づく追加の許容誤差は考慮されておりません
お問い合わせ / お見積もり
本製品に関してご質問、見積もり希望がありましたら以下よりお問い合わせください。
